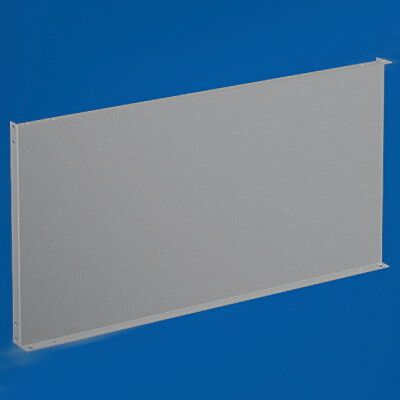

Монтажная плата секционная высота 1000мм для шкафов CAE/CQE Ш=800мм - R5PCE81000 ДКС

Монтажная плата секционная DKC (ДКС) артикул r5pce81000 предназначена для фиксации оборудования внутри шкафов серии RAM block шириной 800 мм. Её высота 1000 мм позволяет равномерно распределить нагрузку и организовать удобную вертикальную компоновку устройств автоматизации.

Назначение и область применения

Монтажная плата секционная DKC r5pce81000 используется для создания жестких опорных поверхностей внутри шкафов серии RAM block - DAE, CQE и CAE. Применяется для крепления реле, модулей автоматики, контакторов, преобразователей частоты и других элементов управления. Подходит для промышленных объектов: заводские линии, насосные станции, системы вентиляции, энергообъекты.

Технические характеристики

• Высота: 1000 мм
• Ширина: 800 мм (соответствует габаритам шкафов DAE/CQE/CAE)
• Материал: сталь
• Толщина материала: не указана, соответствует стандартным требованиям для рамок RAM block (обычно 1–1,5 мм)
• Перфорация: есть - возможность крепления болтами, самонарезными винтами, DIN-рейками
• Защитное покрытие: оцинкованное - антикоррозийная защита без необходимости дополнительного окрашивания
• Цвет: серебристый

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block шириной 800 мм (DAE, CQE, CAE). Установка требует наличия направляющих профилей и кронштейнов, входящих в комплектацию системы RAM block. Монтаж осуществляется путём зацепления боковых креплений в пазы стенок шкафа - без сверления. Перфорированные отверстия позволяют закрепить оборудование любым доступным способом: на DIN-рейках, через крепёжные отверстия M4/M5, либо с помощью зажимов.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для промышленного электрооборудования. Совместно с корпусами RAM block обеспечивает уровень защиты IP65/IP66, что гарантирует работу в условиях повышенной запылённости и влажности. Оцинкованное покрытие снижает риск возникновения гальванопара при контакте с медными проводниками.

Преимущества

• Унифицированная форма - легко заменяется, совпадает с другими элементами системы RAM block
• Оцинкованное покрытие - долговечность даже в агрессивных средах, не требует обслуживания
• Готовая перфорация - экономит время на разметку и сверление при монтаже
• Поддерживает тяжёлое оборудование - выдерживает нагрузки, характерные для силовой аппаратуры

Ограничения применения

• Не для шкафов другой ширины - например, 600 мм или 1000 мм
• Не является самостоятельным корпусом - должна использоваться только внутри шкафов RAM block
• Не рекомендовано применение вне помещений - хотя имеет защитное покрытие, но не рассчитана на прямую осадку или UV-лучи
• Запрещено использовать как основание для массивных механизмов без дополнительной фиксации - вес оборудования должен передаваться на раму шкафа, а не только на плиту

Примеры использования

• Размещение релейных щитов в автоматических линиях пищевой промышленности
• Фиксация контроллеров PLC и I/O-модулей в шкафах управления насосными станциями
• Установка преобразователей частоты и тепловых реле в HVAC-системах
• Обустройство распределительных щитов на объектах ЖКХ с высокими требованиями к герметичности

Практические советы

• Проверьте соответствие ширины шкафа - плата r5pce81000 точно подходит только для 800-мм шкафов DAE/CQE/CAE
• При креплении тяжёлого оборудования используйте минимум четыре точки крепления на плате - распределите нагрузку равномерно
• Для лучшей теплоотдачи оставляйте воздушный зазор между платой и задней стенкой шкафа - особенно при установке мощных преобразователей
• Если требуется изменить расположение отверстий - можно просверлить новые, но не глубже 1,5 мм, чтобы не нарушить целостность оцинковки
• Аксессуары (DIN-рейки, кронштейны, хомутики) лучше заказывать одновременно с платой - они созданы специально для этой системы
