Монтажная рейка 2000x15x5 (46277 GTPL) | 1115359 OBO Bettermann

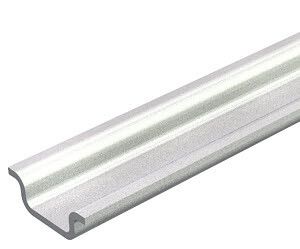

Монтажная рейка 2000x15x5 мм от OBO BETTERMANN - это металлическая направляющая для крепления DIN-рейки и оборудования в распределительных щитах. Артикул 46277 GTPL обеспечивает совместимость со стандартными компонентами, соответствует требованиям DIN EN 60715.

Назначение и область применения

Монтажная рейка 2000x15x5 мм используется для фиксации стандартных DIN-реек внутри электрощитов, шкафов управления и распределительных устройств. Она служит основой, на которую устанавливаются автоматические выключатели, УЗО, реле и другие модульные устройства. Применяется в промышленной автоматизации, жилых и коммерческих зданиях, где требуется надёжное и компактное крепление электрооборудования.

Технические характеристики

• Размеры: 2000 мм (длина) × 15 мм (высота) × 5 мм (толщина)
• Материал: оцинкованная сталь - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 1 мм - обеспечивает достаточную жесткость для нагрузок при установке оборудования
• Форма просечки: продольный паз - позволяет закрепить рейку саморезами или болтами через отверстия вдоль всей длины
• Соответствие стандарту: DIN EN 60715 (бывший DIN EN 50045)

Совместимость и монтаж

Монтажная рейка 2000x15x5 мм предназначена для установки стандартных DIN-реек шириной 35 мм. Крепится к стенкам шкафа или панели с помощью саморезов, вворачиваемых в продольный паз. Для точного расположения рекомендуется использовать уровень. Расстояние между точками крепления - не более 800 мм, чтобы избежать прогиба. Максимальная нагрузка - до 10 кг равномерно распределённой массы установленного оборудования.

Безопасность и стандарты

Изделие соответствует европейскому стандарту DIN EN 60715, который определяет габариты, механическую прочность и условия испытаний для монтажных реек. Оцинкованное покрытие повышает безопасность при работе в средах с высокой влажностью и риском конденсата. Соответствие стандарту гарантирует совместимость с любым оборудованием, предназначенным для крепления на DIN-рейке.

Преимущества

• Высокая долговечность благодаря оцинкованному покрытию - не требует дополнительной защиты
• Продольный паз позволяет гибко выбирать места крепления, даже после сборки шкафа
• Стандартные размеры обеспечивают совместимость с продукцией всех крупных производителей
• Увеличенная длина (2 метра) снижает количество стыков при монтаже длинных щитов

Ограничения применения

• Не предназначена для прямого крепления тяжёлого оборудования (например, частотных преобразователей весом >10 кг) - необходимо использовать дополнительные кронштейны
• Не подходит для открытых улиц или помещений с агрессивной химической средой - оцинковка не заменяет нержавеющую сталь
• Не является несущей конструкцией; не рассчитана на восприятие ударных или вибрационных нагрузок

Примеры использования

• Установка в распределительном щите жилого дома для крепления автоматических выключателей и УЗО
• Основание для DIN-реек в панели управления конвейера на заводе
• Крепление модульных реле и таймеров в системах автономного освещения
• Использование в щитах HVAC для контроля температурных режимов

Практические советы

• Перед монтажом проверьте, что внутренняя ширина шкафа позволяет разместить рейку 2000 мм без перегиба
• При необходимости резки используйте ножницы по металлу - срез должен быть ровным, без заусенцев
• Для удобства сборки можно предварительно наметить точки крепления маркером, ориентируясь на положение будущих модулей
• Артикул 46277 GTPL от OBO BETTERMANN совпадает с другими сериями этого бренда - легко найти запасные части
• Не забывайте про заземление: если шкаф металлический, убедитесь, что монтажная рейка контактирует с корпусом через крепёж
