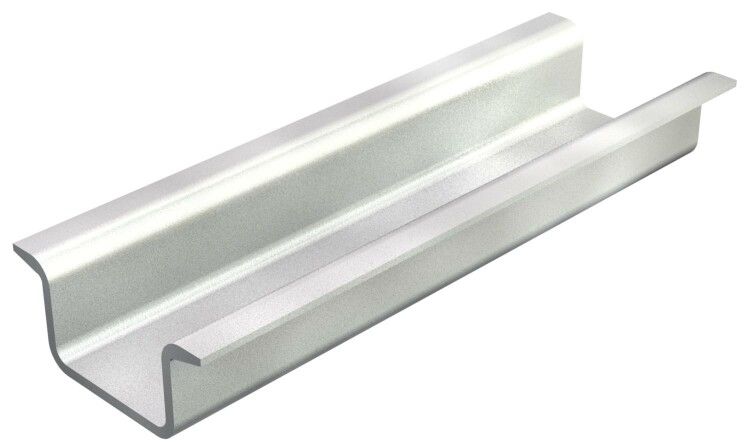

Монтажная рейка 2000x35x15 (2069 15 1.5 GTP) | 1115421 OBO Bettermann

Монтажная рейка 2000x35x15 мм от OBO BETTERMANN - это металлическая шина из оцинкованной стали, предназначенная для крепления DIN-рейки и оборудования на щитах. Артикул 2069 15 1.5 GTP соответствует требованиям DIN EN 60715, обеспечивая надёжную основу для сборки распределительных устройств.

Назначение и область применения

Монтажная рейка 2000x35x15 мм используется как базовая платформа для установки модульного оборудования: автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейку. Применяется в электрощитах жилых домов, промышленных объектах, системах автоматизации и распределительных пунктах. Подходит как для внутренней, так и для внешней установки в защищённых корпусах.

Технические характеристики

• Размеры: 2000 мм (длина) × 35 мм (высота) × 15 мм (ширина)
• Материал: сталь с гальваническим цинковым покрытием
• Толщина стенки: 1,5 мм
• Покрытие: электролитическое цинкование - устойчиво к коррозии
• Обозначение производителя: 2069 15 1.5 GTP

Совместимость и монтаж

Монтажная рейка 2000x35x15 мм совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепится к поверхности с помощью саморезов, болтов или специальных кронштейнов. Для фиксации рекомендуется использовать крепёж с шагом не более 800 мм. Длина 2 метра позволяет устанавливать до 40–45 стандартных модулей (по 17,5 мм каждый). Габариты 35×15 мм обеспечивают достаточную жёсткость при нагрузках, типичных для распределительных щитов.

Безопасность и стандарты

Изделие соответствует нормам DIN EN 60715 (бывшая DIN EN 50045), что гарантирует механическую совместимость с оборудованием, установленным на DIN-рейку. Цинковое покрытие повышает долговечность в условиях повышенной влажности, однако не заменяет герметизацию самого щита. Материал не содержит свинца и соответствует RoHS.

Преимущества

• Увеличенная толщина материала (1,5 мм) против обычных 1,0–1,2 мм - выше прочность и меньше деформация при нагрузке
• Электролитическая оцинковка обеспечивает лучшую коррозионную стойкость по сравнению с горячим цинкованием
• Чётко соблюдены геометрические допуски - легко монтировать оборудование без перекосов
• Артикул 2069 15 1.5 GTP - официальный продукт OBO BETTERMANN, сертифицированный для профессионального использования

Ограничения применения

• Не предназначена для прямого монтажа вне закрытых корпусов - не имеет защиты IP
• Не подходит для высоких токов напрямую; служит только опорой, не проводником
• При использовании в агрессивных средах (например, химические производства) требуется дополнительная защита корпуса
• Длина 2 м требует точного планирования места установки - нельзя резать без потери точности крепления

Примеры использования

• Щит управления насосной станцией - крепление автоматов, терморегуляторов, контакторов
• Распределительный щит многоквартирного дома - установка УЗО, дифференциальных автоматов
• Промышленный контроллер - монтаж PLC, реле времени, преобразователей частоты
• Системы освещения - фиксация модулей управления и диммеров

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепёж были точно расположены - отклонение даже 1–2 мм может вызвать перекос рейки
• При необходимости удлинить систему используйте две рейки с соединителем, а не просто стыкуйте их вплотную
• Для удобства сборки начните с установки крайних модулей, затем заполняйте середину - так легче добиться равномерного зазора
• Не забудьте про заземление: монтажная рейка должна быть надёжно соединена с контуром заземления через клемму или перемычку
• Артикул 2069 15 1.5 GTP - выбирайте именно этот номер, если нужна усиленная версия с толщиной 1,5 мм вместо стандартной 1,2 мм
