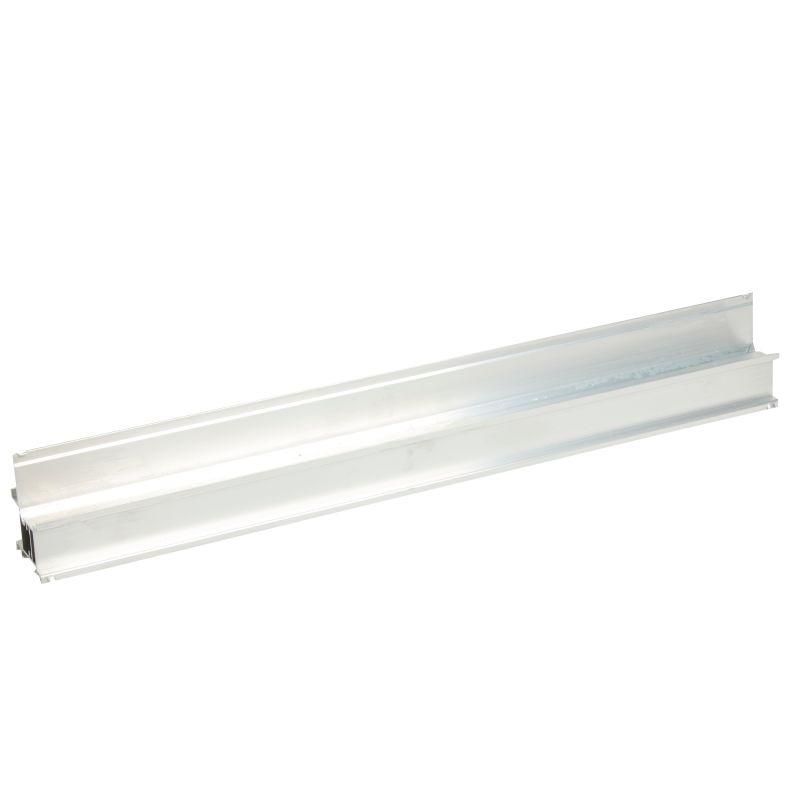

DIN-рейка 3-позиционная для шкафа 24мод. XL3 S Leg 338223 Legrand

ДИН-рейка 3-позиционная для шкафа шириной 24 модулей для XL3 S от Legrand Euro - это компонент для сборки распределительных щитов, обеспечивающий надёжную фиксацию автоматических выключателей, УЗО и других устройств стандарта EN 60715. Артикул 338223 совместим с сериями оборудования XL3 S и предназначен для установки в шкафы с заданной габаритной шириной.

Назначение и область применения

DIN-рейка 3-позиционная для шкафа шириной 24 модулей для XL3 S используется для монтажа коммутационных аппаратов в силовых и управляющих щитах. Подходит для промышленного и жилого сектора: распределительные щиты на этажах, шкафы управления насосными станциями, системы автоматизации зданий. Применяется исключительно внутри металлических или пластиковых шкафов, соответствующих габаритам 24 модуля.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - стандартный профиль по EN 60715, обеспечивает совместимость с большинством устройств европейского производства;
• Материал: алюминий - лёгкий, коррозионностойкий, хорошо проводит тепло;
• Поверхность: необработанная - без антикоррозийного покрытия, требует защиты в агрессивных средах;
• Рабочая длина: рассчитана на 24 модуля (модуль = 17,5 мм), общая длина около 420 мм;
• Фиксация: трёхточечная - три точки крепления к стенке шкафа для повышения жесткости и снижения вибраций.

Совместимость и монтаж

DIN-рейка 3-позиционная для шкафа шириной 24 модулей для XL3 S совместима со всеми устройствами, которые крепятся на стандартную DIN-рейку 35 мм. Подходит для оборудования серии XL3 S от Legrand, а также аналогичных изделий других производителей (ABB, Schneider Electric, Siemens). Монтаж выполняется с помощью болтов или самонарезающих винтов через отверстия в рейке. Крепление рекомендуется выполнять в трёх точках: слева, справа и в центре - чтобы избежать прогиба при нагрузке. Для удобства сборки можно использовать монтажные планки с предварительно установленными креплениями.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC/EN 60715 для DIN-реек. Напряжение и ток не регламентируются самой рейкой - они определяются подключаемыми устройствами. Отсутствие покрытия не влияет на электроизоляцию, так как рейка не является токоведущим элементом.

Преимущества

• Высокая механическая прочность благодаря алюминиевой конструкции;
• Стандартный профиль 35/7,5 мм гарантирует универсальность;
• Трёхточечное крепление минимизирует деформацию при длительной эксплуатации;
• Легко заменяется при необходимости ремонта или модернизации щита.

Ограничения применения

• Не предназначена для открытых площадок или помещений с высокой влажностью, химическими испарениями или агрессивной средой - из-за отсутствия защитного покрытия;
• Подходит только для шкафов шириной 24 модуля; не может использоваться в более узких или широких корпусах;
• Не применяется в качестве несущего элемента для тяжёлых устройств свыше 10–12 кг на один участок - возможен перегиб.

Примеры использования

• Щит освещения в многоквартирном доме с 24 автоматами;
• Управляемый шкаф насосной станции с УЗО, тепловыми реле и контакторами;
• Шкаф АСУ ТП на производстве с PLC, реле времени и сигнализаторами.

Практические советы

• Перед монтажом проверьте внутреннюю ширину шкафа - она должна точно соответствовать 24 модулям (420 мм);
• Если шкаф находится во влажной среде, дополнительно обработайте рейку противокоррозийным составом;
• При установке нескольких реек рядом соблюдайте минимальный зазор 10 мм между ними для вентиляции;
• Не используйте эту рейку вместо основной несущей конструкции - всегда закрепляйте её на жёстком основании шкафа.
