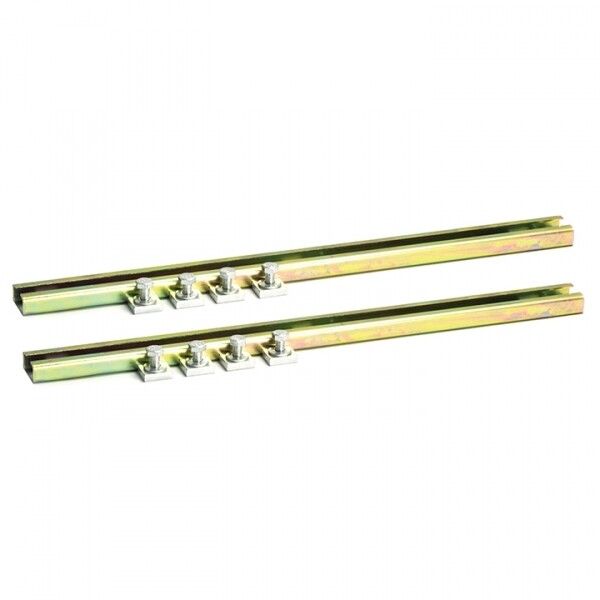

Направляющая монтажная КТЭ 630 (уп.2шт) EKF ctr-k-09

Монтажные направляющие КТЭ 630 от EKF - это компоненты для фиксации контакторов и других устройств в щитах автоматизации. Артикул ctr-k-09 относится к серии PROxima и предназначен для надежного крепления оборудования с помощью винтового монтажа.

Назначение и область применения

Монтажные направляющие КТЭ 630 используются для установки контакторов, реле и других модульных аппаратов в электрощитах. Они обеспечивают жесткую и точную фиксацию, что особенно важно в условиях частых вибраций или плотной компоновки. Применяются в системах автоматизации промышленного оборудования - на конвейерах, насосных станциях, в системах управления HVAC и аналогичных объектах.

Технические характеристики

• Тип изделия: Монтажные направляющие КТЭ
• Способ монтажа: Винтовой - крепление осуществляется через отверстия и винты, исключает использование DIN-рейки
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов более 12 мм, не предназначена для работы во влажной среде
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к контактным устройствам для управления электродвигателями
• Цвет: Нейтральный (не указан конкретный цвет, поверхность матовая, без покраски)

Совместимость и монтаж

Монтажные направляющие КТЭ 630 совместимы с контактными аппаратами, имеющими стандартную базу крепления под винты. Для установки требуется просверлить отверстия в стенке шита или на платформе, затем закрепить направляющую болтами M4–M6. После этого контакторы фиксируются на направляющих с помощью боковых зажимов или винтов, предусмотренных конструкцией самого аппарата. Не подходят для установки на стандартную DIN-рейку.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и функциональность коммутационных устройств в системах управления. Степень защиты IP20 гарантирует электробезопасность при работе внутри закрытых щитов. Отсутствие герметизации делает применение вне помещений недопустимым.

Преимущества

• Высокая механическая прочность - выдерживают нагрузки при многократном обслуживании и замене оборудования
• Удобство сервиса - позволяет легко извлекать и менять контакторы без демонтажа всей системы
• Адаптивная конструкция - подходит для нестандартных решений, где DIN-рейка невозможна или неэффективна
• Долгий срок службы - гарантия 7 лет подтверждает надежность материалов и сборки

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP20 не защищает от воды и пыли
• Несовместим со стандартными DIN-рейками - требует специальной подготовки места монтажа
• Подходит только для устройств с винтовым креплением; не используется с модульными аппаратами, имеющими защелкивающийся механизм
• Работает только в рамках климатического исполнения УХЛ4 - не рекомендовано для экстремальных температур ниже −25C или выше +40C

Примеры использования

• Фиксация контакторов в силовых щитах промышленных станков
• Установка реле времени и тепловых реле в системах управления воздушными нагревателями
• Монтаж пускателей в распределительных пунктах на заводах с ограниченным пространством
• Замена DIN-реек там, где требуется усиленная жесткость крепления или наличие нескольких уровней расположения устройств

Практические советы

• Перед монтажом проверьте посадочные размеры контактора - они должны точно соответствовать шагу отверстий на направляющей
• Используйте антивибрационные шайбы при установке на металлические рамы с высокой вибрацией
• Не перетягивайте винты - это может деформировать пластиковую основу направляющей
• При групповой установке нескольких направляющих соблюдайте минимальный зазор между ними - минимум 10 мм для теплоотвода и доступа к клеммам
• Arтикул ctr-k-09 - единственный вариант в серии PROxima с таким типом крепления; другие модели КТЭ 630 могут отличаться способом установки
