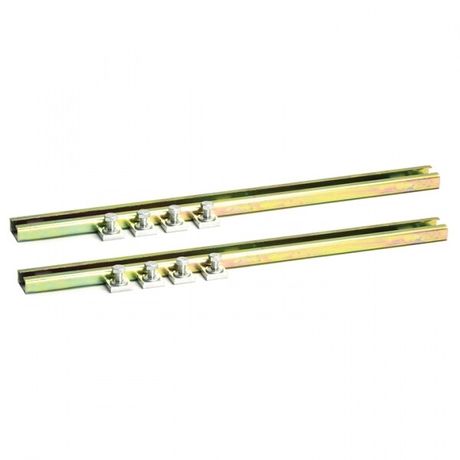

Направляющая монтажная КТЭ 500 (уп.2шт) EKF ctr-k-08

Монтажные направляющие КТЭ 500 от EKF - элементы для фиксации контактных устройств серии PROxima на DIN-рейке, обеспечивающие надёжную установку и удобство обслуживания в условиях промышленной автоматизации.

Назначение и область применения

Монтажные направляющие КТЭ 500 используются для закрепления контакторов, реле и других модульных аппаратов на стандартной DIN-рейке шириной 35 мм. Они применяются в щитах управления, автоматизированных линиях, станках и системах контроля технологических процессов. Направляющие особенно полезны там, где требуется быстрая замена оборудования без демонтажа всей системы.

Технические характеристики

• Тип изделия: Монтажные направляющие КТЭ
• Способ монтажа: Крепление винтом к DIN-рейке
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов более 12 мм, не предохраняет от воды
• Климатическое исполнение: УХЛ4 - температурному диапазону от −40C до +40C и повышенной влажности, подходят для помещений с контролируемым микроклиматом
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к коммутирующим устройствам для низковольтного оборудования
• Цвет: Серый (стандартный цвет корпуса серийных изделий EKF)

Совместимость и монтаж

Монтажные направляющие КТЭ 500 совместимы со всеми контактными устройствами серии PROxima от EKF, имеющими стандартизированную форму крепления. Для установки необходимо:

• Закрепить направляющую винтовым креплением к DIN-рейке;
• Вставить контактный аппарат внутрь направляющей до характерного щелчка;
• Не использовать силовые воздействия - перекос при установке снижает долговечность механизма.

Рекомендуется проверять соответствие глубины посадки аппарата перед окончательным затягиванием винта.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, что гарантирует безопасность работы в сетях переменного тока напряжением до 690 В. Конструкция исключает случайное прикосновение к токоведущим частям при установленном оборудовании. Применение в помещениях класса UHL4 позволяет использовать продукцию в неотапливаемых цехах, на открытых площадках под крышей и в зонах с высокой запылённостью - при условии герметичности самого шкафа.

Преимущества

• Обеспечивают точную фиксацию контакторов без люфта даже после многократных операций замены
• Ускоряют сервисное обслуживание - можно вынуть/вставить устройство одним движением
• Защитная рамка препятствует выпадению аппарата из рейки при вибрациях
• Выдерживают нагрузки механического типа, возникающие при работе крупногабаритных контакторов

Ограничения применения

• Не предназначены для внешней установки - степень защиты IP20 не допускает попадание жидкости или пыли внутри шкафа
• Подходят только для стандартных DIN-реек 35 мм; несовместимы с рейками другой формы или размера
• Не рекомендуются для использования в средах с постоянными ударными нагрузками выше нормы - возможна деформация пластиковой рамки
• Не следует применять вместо основного крепления - они служат лишь для дополнительной фиксации уже смонтированных устройств

Примеры использования

• Щиты управления насосными станциями с несколькими контакторами
• Автоматические линии производства с частыми изменениями комплектации
• Шкафы распределительных пунктов в пищевой и химической промышленности
• Аппараты на объектах с ограниченным доступом - направляющая позволяет менять оборудование без полного вскрытия шкафа

Практические советы

• Перед монтажом проверьте, чтобы все контакторы серии PROxima имели одинаковый шаг крепления - отличия могут вызвать проблемы с фиксацией
• Не используйте саморезы большего диаметра - это повредит резьбу в направляющей
• При групповой установке нескольких направляющих соблюдайте равномерный интервал между ними - это сохраняет эргономику обслуживания
• На объектах с высокой вибрацией дополнительно закрепите корпус шкафа к полу или стене - сами направляющие не воспринимают динамическую нагрузку
• Монтажные направляющие КТЭ 500 от EKF рассчитаны на длительную работу - при правильной установке срок службы превышает гарантийные 7 лет
