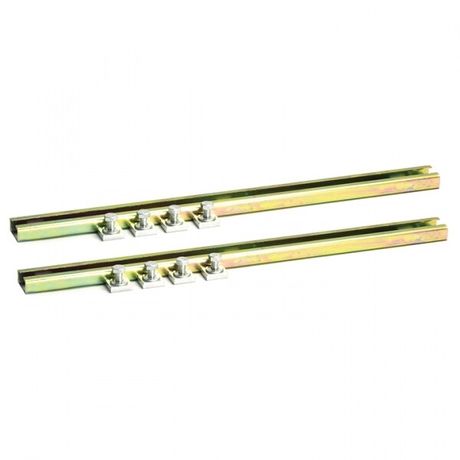

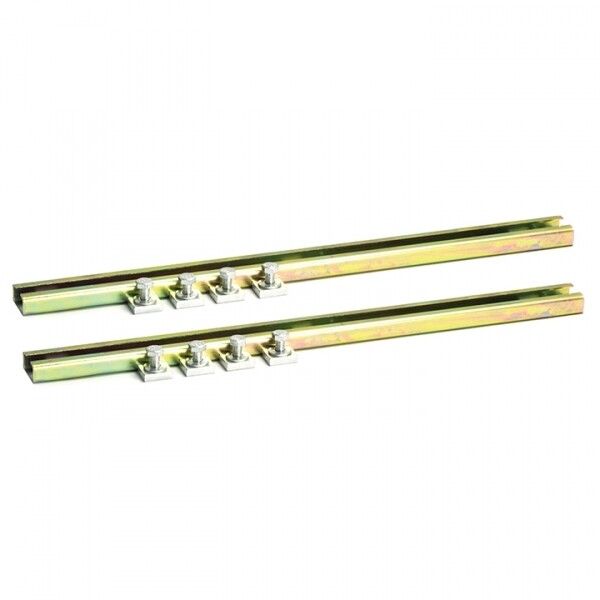

Направляющая монтажная КТЭ 115-150 (уп.2шт) EKF ctr-k-05

Монтажные направляющие КТЭ 115-150 от EKF - элементы для фиксации контакторов и других модульных устройств на DIN-рейке, обеспечивающие надёжную установку и удобство обслуживания в системах автоматизации. Артикул ctr-k-05 из серии PROxima соответствует требованиям ГОСТ Р 50030.4.1-2002 и рассчитан на длительную работу в условиях УХЛ4.

Назначение и область применения

Монтажные направляющие КТЭ 115-150 используются для крепления контакторов, реле и других модульных аппаратов на шине DIN 35 мм. Они применяются в щитах управления промышленного оборудования - например, на конвейерах, насосных станциях, системах вентиляции и автоматизированных линиях. Направляющие упрощают замену устройств, снижают риск повреждений при монтаже и обеспечивают жесткую фиксацию даже при вибрациях.

Технические характеристики

• Тип изделия: Монтажные направляющие КТЭ
• Способ монтажа: Крепление винтом к DIN-рейке
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, не предохраняет от воды
• Климатическое исполнение: УХЛ4 - температуре от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.4.1-2002
• Цвет: Серый (стандартный цвет корпуса)

Совместимость и монтаж

Монтажные направляющие КТЭ 115-150 совместимы со всеми контактными аппаратами, имеющими стандартизированную ширину и крепление на DIN-рейке. Для установки требуется лишь закрутить два винта через отверстия в основании направляющей - они плотно зажимают рейку, исключая люфт. Подходят для всех типов DIN-реек 35 мм, в том числе с выступом сверху или снизу. Обязательно проверьте, чтобы глубина корпуса аппарата не превышала 150 мм - именно такова максимальная длина этих направляющих.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ Р 50030.4.1-2002, который регламентирует безопасность коммутационной аппаратуры. Конструкция исключает случайное касание токоведущих частей благодаря изолирующим материалам и расположению креплений вне рабочей зоны. IP20 позволяет использовать направляющую внутри закрытых щитов, где нет воздействия жидкости и пыли высокой степени.

Преимущества

• Жесткая фиксация без проворотов - особенно важно при частой замене контакторов
• Работает в широком диапазоне температур - подходит для холодных цехов и теплых помещений
• Высокий гарантийный срок - 7 лет указывает на прочность материалов и качество сборки
• Не требуют специальных инструментов - достаточно обычной отвертки

Ограничения применения

Монтажные направляющие КТЭ 115-150 нельзя применять во внешних установках, в помещениях с постоянным попаданием брызг, пара или пыли - степень защиты IP20 недостаточна. Также не подходят для монтажа на вертикальных поверхностях без дополнительной механической фиксации. Превышение длины установленного аппарата более 150 мм вызовет перегрузку и возможное деформирование направляющей.

Примеры использования

• Фиксация контакторов в силовых щитах заводских линий
• Удерживание реле времени и терморегуляторов в системах отопления
• Обустройство распределительных пунктов на объектах ЖКХ
• Замена старых направляющих в уже смонтированных щитах - легко интегрируются без переделок

Практические советы

• Перед установкой убедитесь, что DIN-рейка не имеет дефектов - трещины или изгиб снижают надёжность крепления
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу направляющей
• Если используется несколько направляющих рядом, соблюдайте минимальный интервал между ними - минимум 5–10 мм для теплоотвода
• Артикул ctr-k-05 идеально сочетается с продукцией серии PROxima - все комплектующие имеют одинаковые посадочные и цветовое оформление
