Монтажный комплект муфта 45 грд. труба-коробка DN 36 мм, М40х1,5, полиамид, цвет черный | PACL36M40N DKC ДКС

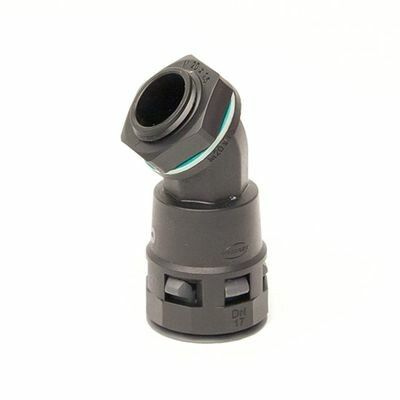

Муфта монтажная 45 градусов труба-коробка DN 36 мм, резьба М40х1,5, полиамид, цвет черный DKC - элемент для безопасного и герметичного ввода гофрированных труб в электрошкафы, распределительные коробки и оборудование под углом 45°. Произведена из прочного полиамида, соответствует требованиям IP65–IP67 и предназначена для промышленной автоматизации, станков и систем управления.

Назначение и область применения

Муфта монтажная 45 градусов труба-коробка DN 36 мм, резьба М40х1,5, полиамид, цвет черный DKC используется для перехода от гофрированной трубы к стенке корпуса, шкафа или распаечной коробки. Угол 45° позволяет удобно направить провода и кабели, снижая риск перегибов и повреждений изоляции. Подходит для установки в условиях повышенной запыленности, влажности и на объектах с частыми мойками - например, на пищевых производствах, в цехах с металлообработкой, на конвейерах и в системах автоматизации.

Технические характеристики

• Номинальный диаметр: 36 мм - подходит для гофрированных труб диаметром до 36 мм
• Резьба: M40×1,5 - внутренняя резьба для фиксации на корпусе или крышке
• Угол соединения: 45° - оптимальный угол для вывода кабеля под наклоном
• Материал: полиамид PA6.6 - высокая механическая прочность, устойчивость к химическим средам и ударным нагрузкам
• Цвет: черный - маскирует загрязнения, совместим с большинством промышленных корпусов
• Степень защиты: IP65 (без уплотнителей), IP67 (при использовании уплотнителей PAR/PAPM) - защита от пыли, струй воды и временного погружения
• Рабочий температурный диапазон: от -40C до +105C; кратковременно выдерживает до +150C
• Не содержит галогенов - безопасна при горении, соответствует экологическим нормам
• Тип соединения: защелкивание - быстрая фиксация трубы без инструментов

Совместимость и монтаж

Муфта монтажная 45 градусов труба-коробка DN 36 мм, резьба М40х1,5, полиамид, цвет черный DKC совместима с гофрированными трубами из полиамида того же диаметра (до 36 мм). Для обеспечения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в комплектацию отдельно. Монтаж выполняется в три этапа:

1. Заведите гофрированную трубу в муфту до упора - она фиксируется защелкой
2. Навинтите муфту на резьбу корпуса/крышки через отверстие M40×1,5
3. При необходимости - закрутите уплотнитель PAR/PAPM между муфтой и поверхностью корпуса

Резьба выполнена из того же материала, что и корпус - не требует усиления, не деформируется при затяжке руками. Не используйте инструменты для завертывания - возможен трещины в материале.

Безопасность и стандарты

Изделие соответствует требованиям по безопасности: отсутствие галогенов исключает выделение токсичных веществ при нагреве или возгорании. Степень защиты IP65 и IP67 подтверждает соответствие IEC 60529. Материал PA6.6 прошел тестирование на термическую стабильность и химическую стойкость. Соответствует RoHS и REACH.

Преимущества

• Высокая прочность полиамида - выдерживает механические нагрузки и вибрацию
• Защелкивающееся соединение - экономит время при монтаже, не требует зажимов или клея
• Гибкость в выборе уровня защиты - можно использовать как с уплотнителем (IP67), так и без него (IP65)
• Широкий температурный диапазон - работает в холодных складах и жарких цехах
• Экологическая безопасность - не содержит бромированных и хлорированных соединений

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - даже с уплотнителями IP67 допускается лишь временное погружение
• Не рекомендован для использования с металлопластиковыми или PVC-гофрами - диаметр и жесткость несовместимы
• Резьба M40×1,5 не является метрической стандартной - не подходит для корпусов с резьбой G½" или NPT
• При температурах выше +105C длительное время - возможна потеря формы и снижение прочности

Примеры использования

• Ввод кабелей в электрощиты на производстве с частой мойкой (пищевая промышленность)
• Подключение гофрированных труб к корпусам ЧПУ-станков и роботов
• Фиксация кабельных каналов в распределительных коробках на открытых площадках
• Монтаж в системах автоматизации с высокими требованиями к чистоте и безопасности материалов

Практические советы

• Перед монтажом проверьте внешний диаметр вашей трубы - он должен быть ≤36 мм, иначе защелка не сработает
• Если нужна степень защиты IP67 - всегда используйте уплотнители PAR или PAPM, иначе защита будет только IP65
• Не затягивайте резьбу силовым инструментом - достаточно плотного вращения рукой
• При работе в условиях сильной вибрации дополнительно зафиксируйте трубу хомутиком на расстоянии 10–15 см от муфты
• Артикул pacl36m40n - единственный в серии Octopus с этим сочетанием угла, диаметра и резьбы - не путайте с аналогами других брендов
