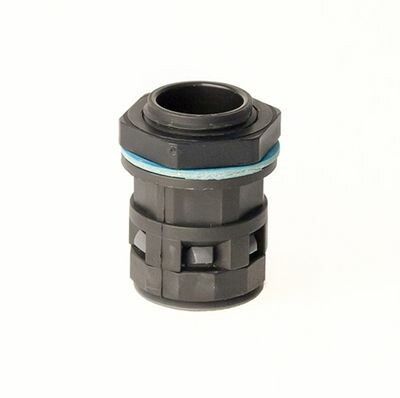

Монтажный комплект муфта труба-коробка DN 7 мм, М12х1,5, полиамид, цвет черный | PACM07M12N DKC ДКС

Муфта труба-коробка DN 7 мм, М12х1,5, полиамид, цвет черный DKC — это компактный монтажный элемент для герметичного ввода полиамидной трубы в электрошкафы, распределительные коробки и оборудование. Бренд DKC обеспечивает совместимость с серийными решениями Octopus, а артикул pacm07m12n гарантирует точную замену в существующих системах.

Назначение и область применения

Муфта труба-коробка DN 7 мм, М12х1,5, полиамид, цвет черный DKC используется для безопасного прохода гофрированных полиамидных труб через стенки металлических или пластиковых корпусов. Подходит для установки в электрощитах, контрольных пультах, станках, автоматизированных линиях и других устройствах, где требуется защита проводов от внешних воздействий.

Технические характеристики

• Номинальный диаметр трубы: 7 мм
• Резьба: M12×1,5 — внутренняя метрическая, позволяет закрепить муфту на фланцах или крышках с соответствующими отверстиями
• Материал корпуса и резьбы: полиамид PA6.6 — высокая механическая прочность, устойчивость к химическим средам
• Цвет: черный
• Степень защиты: IP67 при использовании с уплотнителями PAR/PAPM; IP65 без них
• Рабочая температура: от -40 °C до +105 °C (кратковременно — до +150 °C)
• Тип соединения: защелкивание — быстрая фиксация трубы без инструментов
• Галогены: отсутствуют — соответствие требованиям RoHS
• Исполнение: прямолинейное — осевой вход трубы

Совместимость и монтаж

Муфта труба-коробка DN 7 мм, М12х1,5, полиамид, цвет черный DKC поставляется в комплекте с уплотнительной прокладкой и гайкой. Для достижения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM — они входят в рекомендованную комплектацию. Установка:

• Заготовьте отверстие в корпусе диаметром, соответствующим наружному размеру резьбы M12
• Вставьте муфту в отверстие, заверните гайку до плотного прилегания
• Вставьте полиамидную трубу в канал муфты — она фиксируется защелкой
• Убедитесь, что уплотнитель равномерно сжат — проверьте герметичность перед запуском системы

Не используйте инструменты для затяжки гайки — перегрузка может повредить резьбу из полиамида.

Безопасность и стандарты

• Соответствует требованиям IEC 60529 по классификации IP65/IP67
• Не содержит галогенов — безопасна при горении и соответствует экологическим нормам
• Работает в широком температурном диапазоне — подходит для холодных и жарких условий

Преимущества

• Защелкивающееся соединение с трубой — экономит время при монтаже
• Высокая стойкость материала к ударным нагрузкам и вибрациям
• Уплотнители легко заменяются — продлевают срок службы комплекта
• Черный цвет снижает видимость загрязнений и лучше маскируется в промышленной среде
• Совместима с продукцией серии Octopus — можно комбинировать с другими элементами DKC

Ограничения применения

• Не предназначена для работы с металлическими или жесткими трубами — только с гофрированными полиамидными
• IP67 достигается только при обязательном использовании уплотнителей PAR/PAPM — без них уровень защиты ниже
• Не выдерживает постоянного давления воды выше уровня погружения — не применяется в насосных или гидравлических системах
• Резьба выполнена из полиамида — не допускается многократная демонтаж-монтаж без потери герметичности

Примеры использования

• Ввод гофротрубки в шкаф управления CNC-станка
• Проход кабеля через стенку распределительной коробки на производстве
• Подключение датчиков в условиях повышенной влажности (например, на пищевых линиях)
• Фиксация проводов в мобильных модулях с вибрационными нагрузками

Практические советы

• Перед монтажом проверьте внутренний диаметр вашей трубы — он должен быть близок к 7 мм, чтобы защелка работала эффективно
• Если планируете частую замену кабелей — выбирайте уплотнители с легким доступом, например, PAPM
• При работе в агрессивных средах (масла, эмульсии) дополнительно протестируйте совместимость полиамида с конкретными веществами
• Артикул pacm07m12n — единственный подходящий вариант для этой конфигурации; другие модели с аналогичным диаметром могут иметь другую резьбу
• Храните в сухом месте — даже полиамид теряет часть прочности при длительном контакте с водой при высоких температурах
