Монтажный комплект муфта 45 грд. труба-коробка DN 12 мм, М16х1,5, полиамид, цвет черный | PACL12M16N DKC ДКС

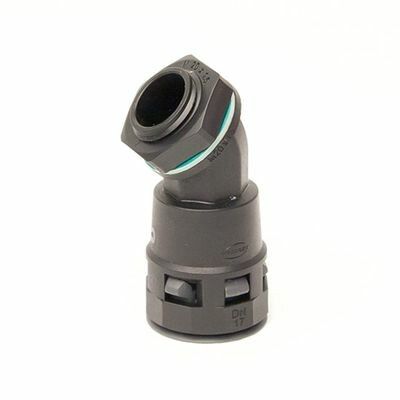

Муфта монтажная 45 градусов труба-коробка DN 12 мм, резьба М16х1,5, полиамид, цвет черный DKC - элемент для безопасного и герметичного ввода гофрированных полиамидных труб в электрошкафы, распределительные коробки и оборудование под углом 45°. Артикул pacl12m16n из серии Octopus от бренда DKC подходит для жестких условий эксплуатации благодаря прочному полиамиду и высокой степени защиты.

Назначение и область применения

Муфта монтажная 45 градусов труба-коробка DN 12 мм, резьба М16х1,5, полиамид, цвет черный DKC используется для перехода от гофрированной трубы к стенке металлического или пластикового корпуса - например, к шкафу управления, распаечной коробке или панели станка. Угол 45° позволяет провести кабели с меньшим радиусом изгиба, снижая риск повреждения изоляции. Подходит для внутренней и наружной установки в условиях повышенной запыленности, влаги или перепадов температур.

Технические характеристики

• Номинальный диаметр трубы: 12 мм - совместим с гофрированными трубами диаметром 12 мм
• Резьба: M16×1,5 - стандартизированная метрическая резьба для фиксации в отверстии корпуса
• Угол соединения: 45° - оптимальный угол для прокладки кабелей в ограниченном пространстве
• Материал: полиамид PA6.6 - высокопрочная термопластичная смола, устойчивая к механическим нагрузкам и химическим средам
• Цвет: черный - маскирует загрязнения, не выгорает под UV-излучением
• Степень защиты: IP65 (без уплотнителей), IP67 (при использовании уплотнителей PAR/PAPM) - защита от пыли и кратковременного погружения в воду
• Температурный диапазон: от -40C до +105C (кратковременно до +150C) - работает в холодных и нагреваемых зонах
• Галогены: отсутствуют - соответствует требованиям экологической безопасности (RoHS)
• Тип соединения: защелкивание - быстрая фиксация трубы без инструментов

Совместимость и монтаж

Муфта монтажная 45 градусов труба-коробка DN 12 мм, резьба М16х1,5, полиамид, цвет черный DKC совместима с гофрированными трубами из полиамида того же диаметра (DN 12 мм). Для обеспечения степени защиты IP67 необходимо использовать уплотнители PAR или PAPM - они входят в комплектацию отдельно. Резьба M16×1,5 предназначена для вворачивания в стандартные отверстия 16 мм в корпусах. Защелкивающее соединение с трубой требует минимального усилия: труба вставляется до характерного щелчка. Перед монтажом проверьте, что внутренний диаметр трубы соответствует внешнему диаметру входного канала муфты - допуск +-0,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям RoHS - не содержит галогенов, что исключает образование токсичных веществ при возгорании. Степень защиты IP65/67 подтверждает соответствие IEC 60529. Полиамид PA6.6 прошел тестирование на усталостную прочность и термическую стабильность. Муфта монтажная 45 градусов труба-коробка DN 12 мм, резьба М16х1,5, полиамид, цвет черный DKC не выделяет летучих органических соединений при работе в замкнутых объемах.

Преимущества

• Высокая ударопрочность материала - выдерживает механические нагрузки при сборке и эксплуатации
• Защелкивающий механизм - экономит время при монтаже, не требует клея или крепежа
• Широкий температурный диапазон - можно применять в холодильных камерах и рядом с нагревательными элементами
• IP67 при наличии уплотнителей - подходит для влажных помещений, улицы, пищевой промышленности
• Отсутствие галогенов - безопасна для закрытых систем вентиляции и медицинского оборудования

Ограничения применения

• Не предназначен для работы с металлическими трубами - материал резьбы и корпуса - полиамид, он не выдержит перегрузки при затяжке металла
• IP67 достигается только при обязательном использовании уплотнителей PAR/PAPM - без них защита остается лишь IP65
• Не рекомендован для постоянного погружения в жидкости - даже при IP67 допускается только кратковременное воздействие
• Резьба M16×1,5 имеет предел крутящего момента - переусердствовать при затяжке нельзя, чтобы не треснул полиамид

Примеры использования

• Подключение гофрированной трубы к корпусу ЧПУ-станка под углом 45°
• Ввод кабелей в распределительную коробку на улице с защитой от влаги и пыли
• Фиксация трубопровода в автоматических линиях пищевого производства
• Прокладка сигнальных кабелей в щитках управления на заводе с высокой запыленностью

Практические советы

• Перед установкой проверьте, что внутренний диаметр вашей трубы равен 12 мм - слишком толстая труба не войдет, слишком тонкая будет болтаться
• Для IP67 всегда используйте уплотнители PAR или PAPM - они должны плотно прилегать к трубе и корпусу
• Затягивайте резьбу руками до легкого сопротивления; не применяйте ключи - полиамид легко деформируется
• Если муфта монтажная 45 градусов труба-коробка DN 12 мм, резьба М16х1,5, полиамид, цвет черный DKC устанавливается на вертикальной поверхности, направление выхода трубы лучше делать вниз - так влага не задерживается внутри
• Артикул pacl12m16n - единственный в линейке Octopus с этим сочетанием угла, диаметра и резьбы - не путайте с аналогами других серий
