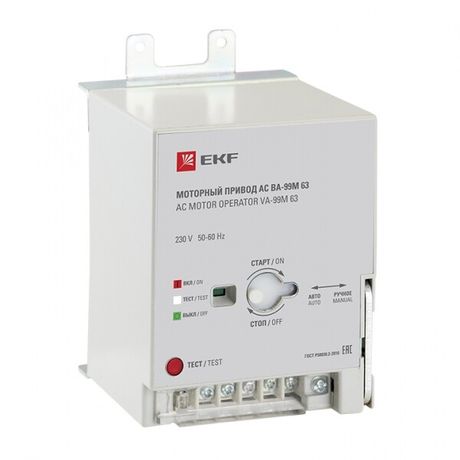

Моторный привод 230B АС ВА-99M 63 EKF Basic | mccb99m-a-130

Моторный привод 230 вольт переменного тока ВА-99М 63 - это устройство для дистанционного управления автоматическим выключателем ВА-99М EKF Basic. Привод работает от сети 230 В AC, имеет компактную платформенную конструкцию и предназначен для установки на выключатели серии PROxima. Артикул mccb99m-a-130 указывает на совместимость с базовой моделью ВА-99М.

Назначение и область применения

Моторный привод 230 вольт переменного тока ВА-99М 63 используется для удалённого включения и отключения автоматического выключателя ВА-99М EKF Basic. Он применяется там, где требуется управление питанием без доступа к аппарату вручную - например, в щитовых помещениях, на производственных линиях, в системах автоматизации зданий. Подходит для работы с нагрузками до 125 А, когда важно обеспечить безопасное дистанционное отключение при аварии или плановом обслуживании.

Технические характеристики

• Тип тока: переменный (AC), 230 В - питание от стандартной однофазной сети
• Мощность потребления: 14 Вт - низкий расход энергии при работе
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - допустимо использование в помещении с температурой от −25C до +40C и относительной влажностью до 80%
• Способ монтажа: монтажная плата - устанавливается внутрь корпуса выключателя, не требует внешнего крепления
• Цвет: серый - соответствует цвету корпуса выключателей серии PROxima

Совместимость и монтаж

Моторный привод 230 вольт переменного тока ВА-99М 63 совместим только с автоматическими выключателями ВА-99М EKF Basic из серии PROxima. Для установки необходимо:

• Открутить винты крепления верхней крышки выключателя
• Вставить привод в специальное гнездо на корпусе
• Аккуратно уложить провода в боковые пазы
• Закрепить клеммные колодки, предварительно выдвинув фальш-накладки
• Собрать корпус в обратном порядке

Не используйте привод с другими моделями выключателей - несовместимость может привести к выходу из строя оборудования.

Безопасность и стандарты

Моторный привод 230 вольт переменного тока ВА-99М 63 соответствует ГОСТ Р50030.2-2010 (эквивалент МЭК 60947-2-98), что гарантирует соответствие требованиям безопасности для коммутационных аппаратов низкого напряжения. Сертифицирован для использования в электроустановках промышленного и коммерческого назначения.

Преимущества

• Низкая мощность - 14 Вт позволяет использовать привод даже в сетях с ограниченной нагрузкой
• Интеграция в существующую конструкцию - не требует изменения ширины или формы щита
• Совместимость со всей серией PROxima - можно заменить один привод другим без переделок
• Работает от стандартной бытовой сети 230 В - не нужна дополнительная система питания

Ограничения применения

• Не предназначена для открытых площадок или сырых помещений - степень защиты IP20 исключает воздействие воды и пыли
• Не работает при отсутствии напряжения в сети - привод не сохраняет положение после отключения питания
• Только для выключателей ВА-99М EKF Basic - не подходит для других брендов или моделей
• Не рекомендован для частого циклического включения/выключения - высокая частота может снизить срок службы двигателя

Примеры использования

• Автоматизация технологических линий на заводе - дистанционное отключение при перегрузке
• Щитовая в офисном здании - управление питанием группы розеток через центральный контроллер
• Системы противопожарной защиты - принудительное отключение неэнергетически важных цепей при срабатывании сигнализации
• Объекты с ограниченным доступом - управление питанием из операторской комнаты

Практические советы

• Перед установкой проверьте, что выключатель ВА-99М EKF Basic находится в OFF-положении и обесточен
• Учитывайте посадочные размеры - привод рассчитан именно на гнезда модели ВА-99М 63, другие размеры не подходят
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу корпуса
• Подключайте провода строго к клеммам привода, не перепутывая фазу и ноль - неверное подключение вызовет отказ устройства
• При использовании в системах автоматики убедитесь, что сигнал управления имеет достаточную длительность - импульсы менее 0,5 секунды могут не сработать
