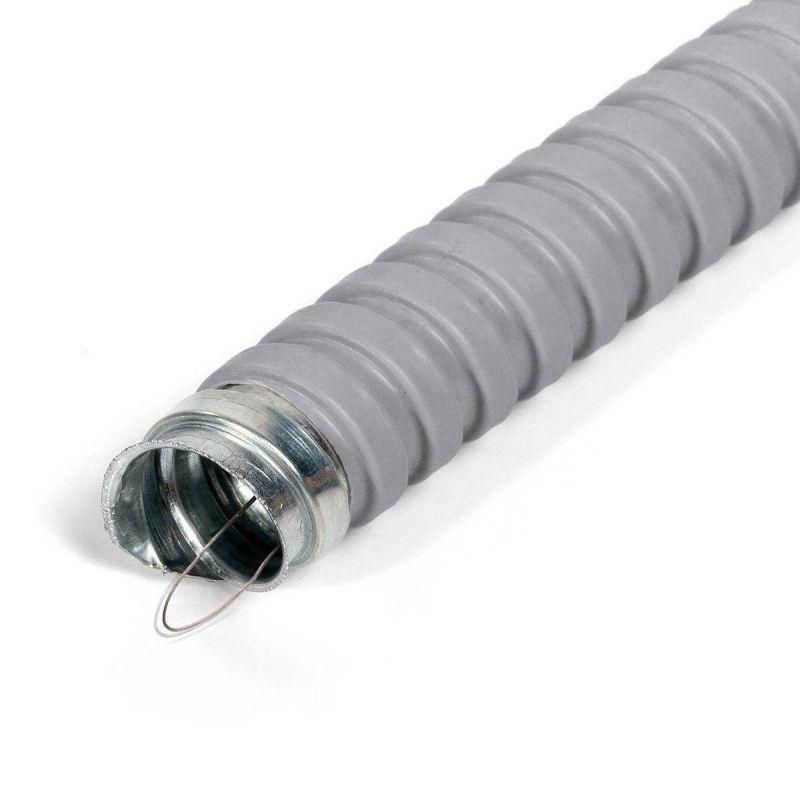

МРПИнг 20 серый с протяжкой Металлорукав герметичный в серой ПВХ-изоляции, не поддерживает горение, - 88309 КВТ

Металлорукав МРПИнг 20 с протяжкой, серый от Fortisflex и КВТ - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и воздействия окружающей среды. Артикул 88309 подходит как для внутренних, так и для наружных работ благодаря высокой степени защиты и широкому температурному диапазону.

Назначение и область применения

Металлорукав МРПИнг 20 с протяжкой, серый предназначен для скрытой и открытой прокладки силовых и слаботочных кабелей. Он защищает провода от механических повреждений, влаги, пыли и внешнего воздействия. Подходит для использования в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Может применяться в промышленных помещениях, на объектах ЖКХ, в энергетике и на производстве.

Технические характеристики

• Наружный диаметр: 23,2 мм
• Материал корпуса: стальная оцинкованная лента
• Покрытие: самозатухающий ПВХ (не поддерживает горение)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температура эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при фиксированном положении
• Разрывное усилие: 700 Н - выдерживает значительную механическую нагрузку
• Протяжка: стальная проволока внутри рукава для удобного протягивания кабелей
• Цвет: серый
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости
• Электроизоляционные свойства: да - предотвращает контакт с токоведущими частями

Совместимость и монтаж

Металлорукав МРПИнг 20 с протяжкой, серый совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Установка выполняется путём вставки рукава в фитинг и затяжки зажимного элемента. Протяжка позволяет легко ввести кабель через весь участок рукава без дополнительных инструментов. При монтаже соблюдайте минимальный радиус изгиба 60 мм - превышение может повредить структуру.

Безопасность и стандарты

• Степень защиты от ударов: IK07 - устойчив к ударам до 1 Дж энергии
• Покрытие ПВХ не поддерживает горение - снижает риск распространения пламени
• Электроизоляционные свойства обеспечивают защиту от поражения электрическим током
• Оцинкованная сталь защищает от коррозии даже во влажной среде

Преимущества

• Гибкость: позволяет выполнять сложные маршруты прокладки с углами близкими к 90°
• Протяжка встроена - экономит время при монтаже кабелей
• Высокая прочность: выдерживает давление, сдавливание и случайные удары
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Не требует специального обслуживания - долговечна при правильной установке

Ограничения применения

• Отсутствие уплотнения - нельзя использовать там, где требуется герметизация без дополнительных комплектующих (например, в местах выхода в шкафы или на улице без соединителей с уплотнением)
• Монтаж невозможен при температуре ниже –5 C - материал становится хрупким
• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не рекомендован для прокладки в местах с постоянным трением или abrasion (например, на движущихся конвейерах без дополнительной защиты)

Примеры использования

• Прокладка кабелей управления между станком и пультом в цеху
• Защита проводов в системах вентиляции и кондиционирования
• Прокладка сигнальных кабелей в лестничных клетках и подвалах
• Перемещаемые участки трубопроводов с сыпучими материалами (зерно, песок, порошки)
• Подключение датчиков в условиях повышенной запылённости

Практические советы

• При использовании в условиях влажности или на улице обязательно используйте фитинги с уплотнением - например, ВМ(INOX) или ВК-М-МР
• Проверьте посадочный диаметр кабеля перед протяжкой - он должен быть меньше внутреннего прохода рукава
• Не перегибайте металлорукав МРПИнг 20 с протяжкой, серый менее чем на 60 мм - это может вызвать деформацию витков и потерю защиты
• При длинных участках (>10 м) используйте несколько точек крепления, чтобы избежать провисания
• Артикул 88309 подходит для замены аналогов других брендов - проверьте соответствие диаметра и типа протяжки
