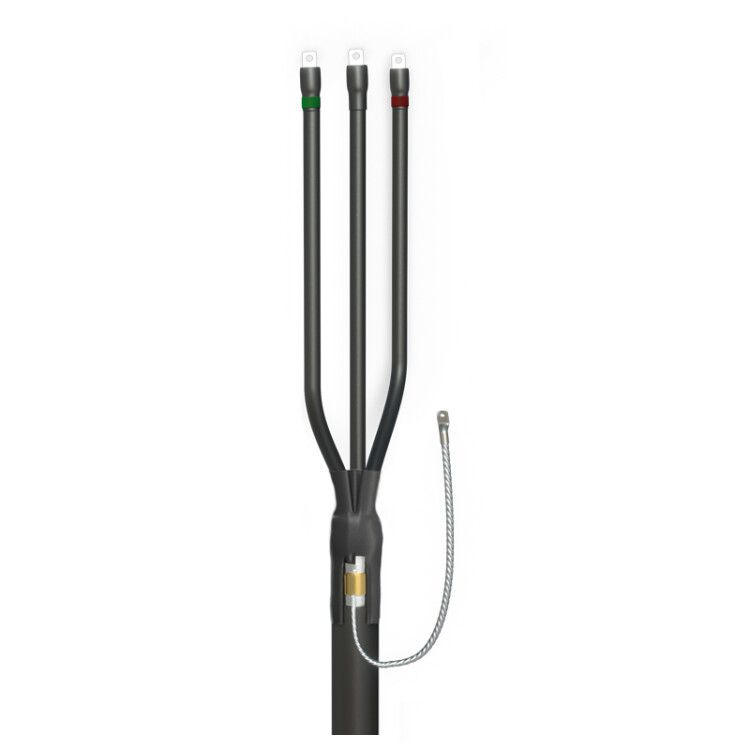

Муфта кабельная концевая 1кВ 3 ПКТп-1 (4-10) нг-Ls без наконечников ГОФРОМАТИК zeta23404 ЗЭТА

Муфта кабельная концевая 1кВ 3 ПКТп-1 (4-10) нг-Ls без наконечников - это термоусаживаемая изоляционная муфта для оконцевания трёхжильных кабелей с изоляцией из ПВХ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, не поддерживает горение и обеспечивает минимальное выделение дыма. Артикул zeta23404 от производителя ЗЭТАРУС рассчитана на сечение жил 4–10 мм2 и не включает болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1кВ 3 ПКТп-1 (4-10) нг-Ls без наконечников используется для герметичного и надёжного оконцевания трёхжильных силовых кабелей. Применяется там, где требуется изоляция и механическая защита концов кабеля перед подключением к оборудованию, автоматике, распределительным щитам или трансформаторам. Подходит для установки внутри зданий и на улице - защищённая конструкция выдерживает колебания температур и повышенную влажность.

Технические характеристики

• Напряжение: 1 кВ
• Количество жил: 3
• Поперечное сечение кабеля: 4–10 мм2
• Тип исполнения: термоусаживаемая
• Материал: термоусаживаемый полимер с нанесённым термоплавким клеем
• Горючесть: не поддерживает горение (нг)
• Выделение дыма: низкое (LS)
• Способ монтажа: нагрев с помощью газовой горелки
• Область применения: внутренняя и наружная установка

Совместимость и монтаж

Муфта совместима только с трёхжильными кабелями без брони, имеющими пластиковую (ПВХ) или этиленпропиленовую (ЭПР) изоляцию. Кабели с металлической оболочкой или бронёй использовать нельзя - муфта не рассчитана на их внешние нагрузки.

Монтаж выполняется путём термоусадки: после подготовки конца кабеля (зачистка, удаление изоляции) муфта надевается на жилы, затем равномерно прогревается газовой горелкой. Термоплавкий клей внутри перчатки заполняет все зазоры, образуя герметичный слой. Усадка происходит за несколько минут. Для работы необходима только горелка - никаких инструментов или дополнительных элементов не требуется.

Безопасность и стандарты

Муфта соответствует требованиям к материалам с негорючими свойствами (нг) и низким выделением дыма (LS), что делает её безопасной для использования в закрытых помещениях, в том числе в местах массового скопления людей. Материалы сертифицированы для эксплуатации в условиях повышенной влажности и перепадов температур. Соответствие ГОСТ и другим нормативам подтверждается документацией завода-производителя ЗЭТАРУС.

Преимущества

• Автоматическая герметизация благодаря термоплавкому клею - исключает попадание влаги и пыли
• Лёгкий и быстрый монтаж без сварки, пайки или специальных пресс-клещей
• Стойкость к химическим воздействиям и ультрафиолету (при наружном использовании)
• Не требует дополнительной защиты - сама служит изоляцией и корпусом
• Подходит для медных и алюминиевых жил (если наконечники установлены отдельно)

Ограничения применения

• Не применяется для кабелей с бронёй, металлической оболочкой или экранированием
• Не предназначен для кабелей с сечением менее 4 мм2 или более 10 мм2
• Не содержит болтовых наконечников - их необходимо приобрести отдельно, если требуется механическое соединение
• Требует точного соблюдения температурного режима при монтаже - недостаточный нагрев снижает герметичность, перегрев повреждает материал
• Не рекомендуется для постоянного погружения в воду - хотя IP-защита высока, это не водонепроницаемый кабельный переход

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×6 перед подключением к частному домашнему щитку
• Защита конца кабеля NYM 3×4 на фасаде здания перед входом в светильник
• Монтаж на выходе из распределительного шкафа к станку с питанием 380/220 В
• Завершение кабельной линии в подвале или техническом помещении с высокой влажностью

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 4–10 мм2
• Если нужна механическая фиксация проводника, используйте отдельно приобретённые алюминиевые или медные наконечники с винтами
• При работе с горелкой двигайтесь равномерно, начиная с центра перчатки - это предотвращает образование воздушных пузырей
• Не допускайте контакта открытого пламени с поверхностью муфты - достаточно теплового потока
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке срок годности ограничен
• Артикул zeta23404 - это именно вариант без наконечников. Если вам нужны наконечники, выбирайте аналогичную модель с пометкой “с наконечниками”
