Муфта кабельная концевая наружн. установки 1кВ КНТп 4х(150-240мм) без наконечн. Нева-Транс Комплект 22020074 Нева Транс

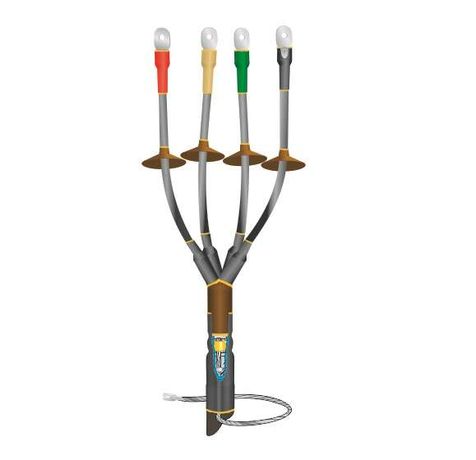

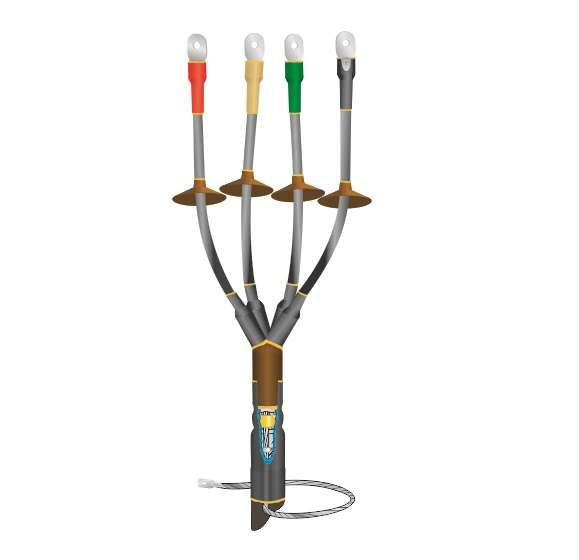

Муфта кабельная концевая наружной установки 1 кВ КНТп 4х(150-240 мм) без наконечников, 1КНТпН-3х(16-25) с болтовыми наконечниками - это герметичный термоусадочный элемент для оконцевания трёхжильных и четырёхжильных силовых кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Продукт производства Нева-Транс Комплект предназначен для открытой установки, обеспечивая долговечную изоляцию даже в сложных климатических условиях.

Назначение и область применения

Муфта КНТп используется для завершения силовых кабелей с бумажной или полиэтиленовой изоляцией, с броней или без неё. Подходит для монтажа на опорах, столбах, стенках зданий и других местах с доступом к внешней среде. Может использоваться как мачтовая муфта - то есть закрепляться вертикально на опоре. Обеспечивает надёжную изоляцию и механическую защиту конца кабеля в условиях повышенной влажности, перепадов температур и ультрафиолетового излучения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2 (для 4-жильных); совместима также с 3-жильными кабелями сечением 16–25 мм2 (при наличии болтовых наконечников)
• Количество жил: 3 или 4 (зависит от типа - 1КНТпН-3х(16-25) / 1КНТп-4х(150-240))
• Тип исполнения: термоусадочный, с полимерным корпусом
• Защита от внешних факторов: наличие бронированного кожуха, устойчивость к УФ-излучению и атмосферным осадкам
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал: модифицированный полимер
• Способ монтажа: нагрев с помощью газовой горелки или теплового фена

Совместимость и монтаж

Муфта КНТп рассчитана на кабели с медными или алюминиевыми жилами. Для работы требуется предварительная подготовка конца кабеля: удаление брони, изоляции и экрана согласно рекомендациям производителя. После этого все части муфты одеваются последовательно и равномерно прогреваются до плотного прилегания. Болтовые наконечники (в модели 1КНТпН-3х(16-25)) позволяют легко соединить жилы с шинами или аппаратами. Для кабелей с бумажной изоляцией предусмотрено крепление заземляющего провода через пружину и терку; для бронированных кабелей - пайка к бронелентам. Диаметр кабеля перед монтажом должен соответствовать заявленному диапазону 150–240 мм2 - использование вне этих границ недопустимо.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла государственные испытания и имеет сертификат соответствия Росстандарта
• Экологически безопасна: материалы не выделяют токсичных веществ при нормальной эксплуатации

Преимущества

• Герметичная конструкция исключает попадание влаги внутрь, что продлевает срок службы
• Жильные изоляторы увеличивают длину пути утечки тока - снижают риск пробоя
• Устойчивость к УФ-излучению позволяет использовать изделие без дополнительной защиты от солнца
• Широкий температурный диапазон (-50…+50 C) делает её пригодной для холодных регионов
• Легкий и быстрый монтаж за счёт термоусадки - не требует сварки или клеевых составов

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Не допускается использование без предварительной подготовки кабеля - неверная разделка вызывает протечки и пробои
• Модель 1КНТп-4х(150-240) не содержит наконечников - необходимо приобрести их отдельно, если требуется подключение к оборудованию
• Не подходит для подземной или внутриканализационной установки - предназначена только для наружной эксплуатации

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×185 на воздушной ЛЭП
• Подключение кабеля АВВГ 4×240 к распределительному щиту на опоре
• Монтаж на мачтовой площадке для питания насосной станции
• Замена поврежденного конца кабеля после аварии на открытом участке сети

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в маркировке - используйте только 150–240 мм2 для 4-жильной версии
• Обязательно соблюдайте порядок сборки: сначала надевают цилиндры, потом изоляторы, затем термоусадочные трубки - каждый этап прогревается равномерно
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружину и терку - игнорирование этой операции опасно!
• Используйте только профессиональный термофен или газовую горелку с контролируемым пламенем - перегрев деформирует полимер
• После монтажа проверьте целостность усадки: нет ли пузырей, трещин или неплотного прилегания - особенно вокруг жил
• Модель 1КНТпН-3х(16-25) уже с болтовыми наконечниками - она удобнее для малых сечений, но не заменяет 1КНТп-4х(150-240) для крупных кабелей
