Муфта кабельная концевая наружн. установки 10кВ 10ПКНТпб-3х(70-120)/800мм без наконечн. Нева-Транс Комплект 22060011 Нева Транс

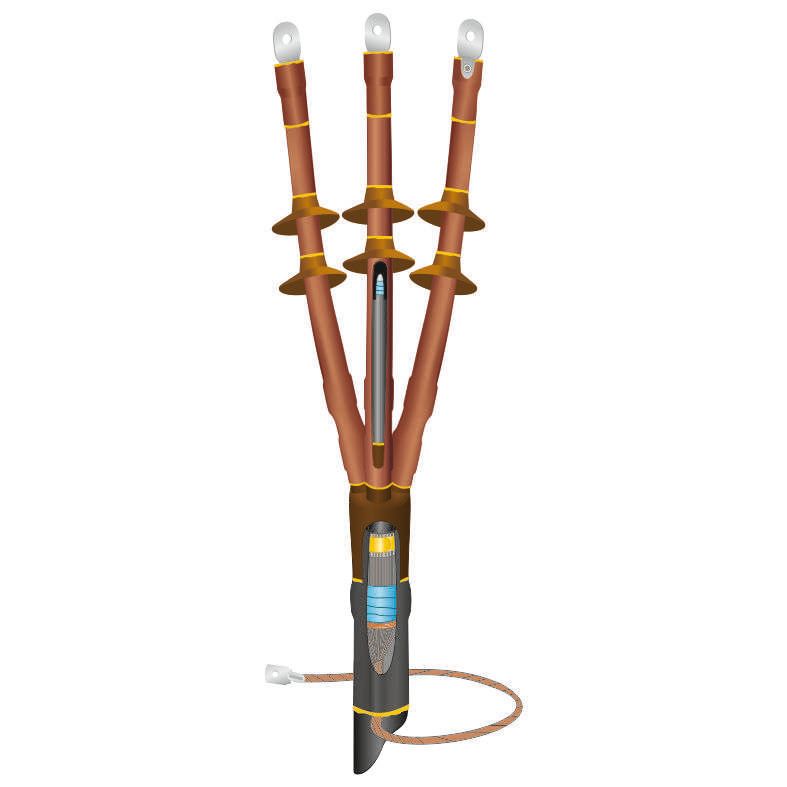

Муфта кабельная концевая наружной установки 10кВ 10ПКНТпб-3х(70-120)/800мм без наконечников - это термоусадочная муфта для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена, рассчитанных на работу под напряжением до 10 кВ. Продукт от производителя Нева-Транс Комплект предназначен для открытой установки и обеспечивает долговременную защиту от внешних факторов.

Назначение и область применения

Муфта 10ПКНТпб-3х(70-120)/800мм используется для завершения кабельных линий на открытом воздухе. Она применяется там, где требуется надёжное оконцевание кабеля перед подключением к оборудованию - например, на опорах ЛЭП, трансформаторных будках, распределительных пунктах, вводах в здания. Подходит для кабелей с сечением жил 70, 95 и 120 мм2, имеющих металлический экран и/или броню.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Число жил: 3
• Сечение кабеля: 70–120 мм2
• Тип монтажа: термоусадка (нагрев тепловым феном)
• Материал изоляции: сшитый полиэтилен (XLPE)
• Оболочка: ПВХ (поливинилхлорид)
• Защитный покров: наличие брони допускается (муфта совместима как с бронированными, так и с небронированными кабелями)
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта 10ПКНТпб-3х(70-120)/800мм совместима с кабелями типа СИП, АСБ, ВВГ, NYM, аналогичными с изоляцией из сшитого полиэтилена и медным экраном. Для монтажа необходимо использовать тепловой фен, равномерно нагревая поверхность муфты до полной усадки. Перед установкой кабель следует подготовить: зачистить изоляцию, удалить броню (при наличии), соединить экраны и заземлить их через контактную ленту внутри муфты. Обязательно соблюдать рекомендованную длину зачищаемых участков - она указана в инструкции производителя. Наконечники не входят в комплект - их нужно приобрести отдельно.

Безопасность и стандарты

Муфта 10ПКНТпб-3х(70-120)/800мм соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция исключает риск возникновения поверхностных разрядов благодаря однородному электрическому полю и качественной изоляции. Экологически безопасна - не содержит свинца и других запрещённых веществ.

Преимущества

• Высокая механическая прочность после усадки - материал ПВХ устойчив к ударным нагрузкам
• Широкий диапазон рабочих температур позволяет применять муфту в условиях сурового климата (например, в Сибири или на Дальнем Востоке)
• Автономная система герметизации - не требует дополнительных материалов (герметиков, лент)
• Устойчивость к УФ-излучению продлевает срок службы на открытом воздухе
• Легко диагностируется: повреждения видны визуально, ремонт возможен путём замены всей муфты

Ограничения применения

• Не внутренней установки в закрытых помещениях с повышенной влажностью выше 98%
• Запрещено использование при температурах ниже –50 C - материал становится хрупким
• Не подходит для кабелей с бумажной или резиновой изоляцией - только для XLPE
• Требуется точное соответствие сечения кабеля: менее 70 мм2 или более 120 мм2 - недопустимо
• Не предусматривает возможность многократного демонтажа - после усадки восстановление невозможно

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×120 перед подключением к воздушному выключателю на столбе ЛЭП
• Подключение кабеля АСБ 3×95 к трансформатору в распределительном пункте вне здания
• Завершение линии питания насосной станции на берегу водоёма с высокой влажностью
• Монтаж на входе в цех с открытым расположением шкафа управления

Практические советы

• Перед монтажом проверьте, что диаметр кабеля попадает в заявленный диапазон - 800 мм указано как максимальная длина усадки, а не диаметр кабеля; реальные габариты должны соответствовать таблице совместимости
• Используйте только профессиональный тепловой фен с регулировкой температуры - перегрев вызывает деформацию, недогрев - плохую адгезию
• Обязательно выполните заземление экрана через специальную перемычку внутри муфты - игнорирование этого шага снижает уровень безопасности
• Выбирайте место монтажа с минимальным доступом воды - даже при IP67 лучше избегать постоянного контакта с лужами
• Храните муфту в сухом месте при температуре от –20 C до +40 C - длительное хранение при минусовых температурах может изменить эластичность материала
