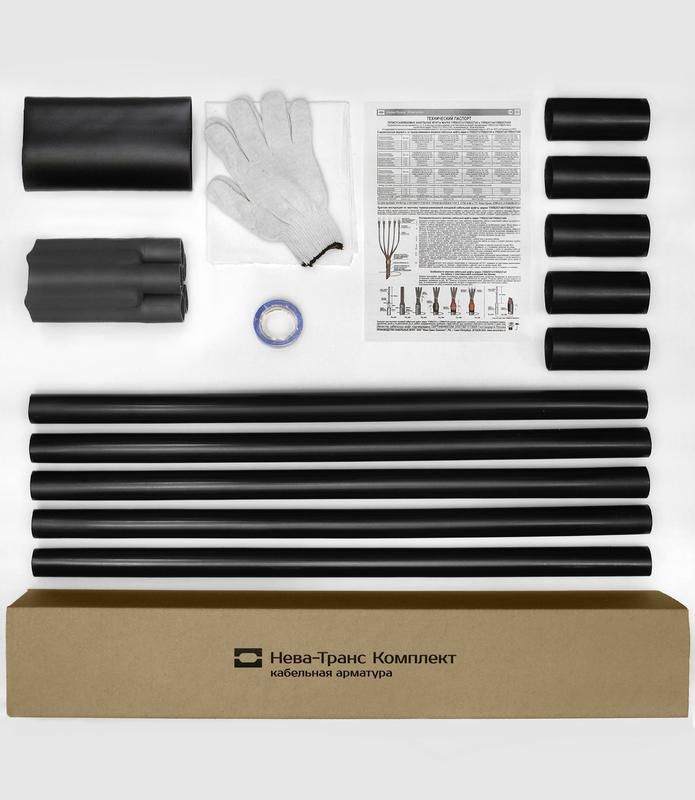

Муфта кабельная концевая наружн. установки 1кВ ПКНТп 5х(35-50мм) без наконечн. Нева-Транс Комплект 22020084 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТп 5х(35–50 мм) без наконечников и её аналог 10КНТпН-3х(70–120) с болтовыми наконечниками от бренда Нева-Транс Комплект - это герметичные термоусаживаемые решения для оконцевания силовых кабелей на открытом воздухе. Муфта 10КНТпН-3х(70–120) рассчитана на кабели с бумажной пропитанной изоляцией и напряжением до 10 кВ, обеспечивает надёжную изоляцию и механическую защиту в сложных климатических условиях.

Назначение и область применения

Муфта 10КНТпН-3х(70–120) применяется для оконцевания трёхжильных силовых кабелей сечением 70, 95 и 120 мм2 с бумажной маслобумажной изоляцией. Предназначена для наружной установки - используется на опорах ЛЭП, столбах, фасадах зданий, в трансформаторных будках и других открытых местах. Может использоваться как мачтовая муфта - то есть крепится вертикально к опоре. Подходит для регионов с суровым климатом благодаря широкому диапазону рабочих температур.

Технические характеристики

• Рабочее напряжение: до 10 кВ включительно
• Сечение кабеля: 70, 95, 120 мм2
• Число жил: 3
• Тип изоляции кабеля: бумажная, пропитанная
• Температурный режим работы: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, дождю, снегу, запылённости
• Тип соединения: болтовые наконечники (не требуют сварки или прессования)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта 10КНТпН-3х(70–120) совместима исключительно с кабелями типа КГ, КВВГ, АКВВГ, КВВГз, имеющими бумажную пропитанную изоляцию. Не подходит для кабелей с XLPE, PVC или другими современными видами изоляции. Для монтажа требуется термофен для равномерного нагрева корпуса муфты. Болтовые наконечники уже установлены - достаточно зачистить жилы кабеля, вставить их в наконечники и затянуть болты моментом, указанным в инструкции. Муфта крепится к опоре через специальные кронштейны или хомуты - в комплект они не входят.

Безопасность и стандарты

Изделие прошло государственные испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует нормам безопасности для электроустановок до 10 кВ. Конструкция выполнена из материалов, не поддерживающих горение, и не содержит опасных веществ. Экологически безопасна при эксплуатации и утилизации.

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли внутрь
• Болтовые наконечники позволяют легко заменить контакт без демонтажа всей муфты
• Широкий температурный диапазон делает возможным применение в Арктике и южных регионах
• Устойчивость к УФ-излучению продлевает срок службы на открытом воздухе
• Не требует сложного оборудования - монтаж выполняется одним человеком с помощью термофена

Ограничения применения

• Не для кабелей с пластиковой (PVC/XLPE) изоляцией - только бумажная пропитанная
• Запрещено использовать внутри помещений с повышенной взрывоопасностью
• Не рекомендовано для постоянного погружения в воду - допускается лишь временный контакт с осадками
• Не предназначен для многократного перебора - после первого монтажа восстановление невозможно
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность

Примеры использования

• Оконцовка кабеля КВВГ 3×95 на воздушной опоре ЛЭП 10 кВ
• Подключение питания к распределительному пункту на улице
• Монтаж на мачте трансформаторной подстанции
• Обвязка кабеля перед входом в цех или подвал, где нужна защита от влаги

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 70/95/120 мм2; использование другого сечения нарушает герметичность
• Используйте термофен с контролируемой температурой - перегрев повредит материал, недогрев вызывает образование пузырей
• Зачищайте жилы точно до метки на наконечнике - лишняя часть провода увеличивает риск пробоя
• Проверяйте целостность муфты до начала работ - наличие трещин или деформаций - причина отказа
• Для долговечности используйте антикоррозийную смазку на болтах наконечника - особенно в прибрежных районах
• Муфта 10КНТпН-3х(70–120) от Нева-Транс Комплект - один из немногих вариантов, подходящих для холодного климата; другие модели часто выходят из строя ниже –30 C
