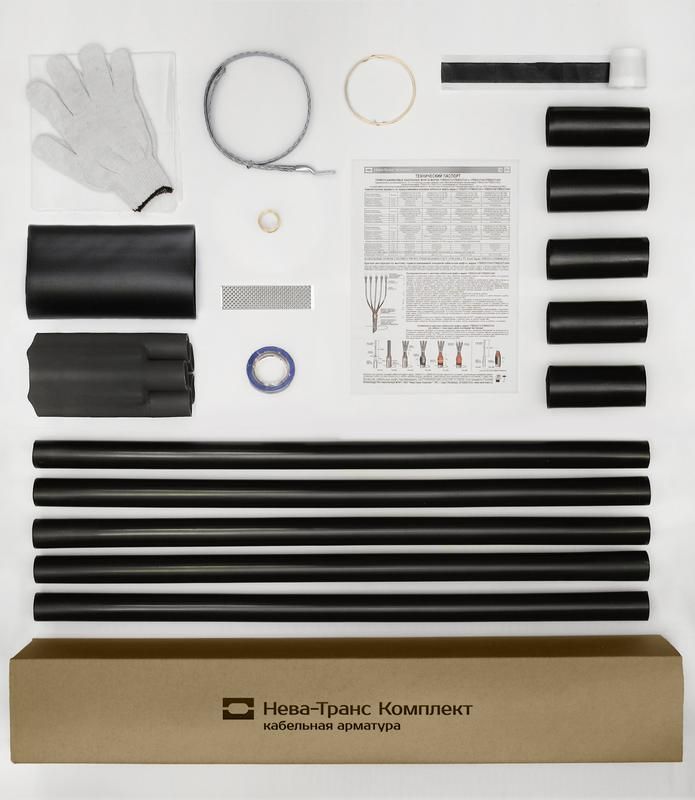

Муфта кабельная концевая наружн. установки 1кВ ПКНТпб 5х(35-50мм) без наконечн. Нева-Транс Комплект 22020080 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТпб 5х(35-50мм) без наконечников, 1КНТпН-4х(70-120) с болтовыми наконечниками - это термоусаживаемая муфта для оконцевания силовых кабелей на напряжение до 1 кВ, предназначенная для наружной установки. Бренд Нева-Транс Комплект обеспечивает надежность и соответствие российским стандартам. Артикул 22020080 указывает на конкретный комплект с болтовыми наконечниками.

Назначение и область применения

Муфта 1КНТпН-4х(70-120) используется для герметичного и прочного оконцевания четырёхжильных силовых кабелей сечением 70, 95 и 120 мм2. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Применяется на открытом воздухе - на опорах ЛЭП, столбах, фасадах зданий, в местах выхода кабеля из земли. Может использоваться как мачтовая муфта - то есть крепится вертикально к опоре.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 4
• Сечение кабеля: 70, 95, 120 мм2
• Тип наконечников: болтовые, уже установлены
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, дождю, снегу, запылённости
• Материал: термоусаживаемая полиэтиленовая трубка с внутренними элементами из эластомера
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями указанного сечения - 70–120 мм2. Для других сечений требуется другая модель. Монтаж выполняется с помощью тепловой пушки: равномерно нагревают поверхность муфты до её усадки. Кабель предварительно зачищается, на него надевается муфта, затем она усаживается. Болтовые наконечники уже смонтированы - достаточно затянуть их на клеммах оборудования. Диаметр кабеля должен соответствовать внутреннему проходу муфты - проверьте перед установкой.

Безопасность и стандарты

Изделие соответствует обязательным нормам безопасности ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Прошло независимые испытания и имеет сертификат соответствия Госстандарта России. Конструкция исключает риск пробоя изоляции даже при перепадах температур и повышенной влажности. Экологически безопасна - не содержит свинца и токсичных веществ.

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют установки отдельно
• Высокая механическая и электрическая прочность после усадки
• Не требует специальных инструментов кроме тепловой пушки
• Устойчива к агрессивной среде - подходит для сурового климата
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется для кабелей сечением менее 70 мм2 или более 120 мм2
• Не предназначена для подземной или внутриканальной установки - только наружная
• Запрещено использовать при температуре ниже –50 C или выше +50 C
• Не рекомендуется для кабелей с металлической оболочкой (например, ААШв) - возможны проблемы с герметизацией
• Требуется точное соблюдение технологии усадки - недостаточный прогрев снижает надёжность соединения

Примеры использования

• Оконцевание кабеля ВВГнг-LS 4×95 на опоре воздушной линии
• Подключение кабеля СИП-4 4×70 к распределительному щиту на фасаде здания
• Монтаж на мачте трансформаторной подстанции
• Оконцевание кабеля NYM 4×120 в условиях высокой влажности (например, возле водоёмов)

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 70–120 мм2
• Используйте только профессиональную тепловую пушку с регулировкой температуры - обычная фен не подойдёт
• При работе в холодную погоду (ниже –20 C) предварительно согрейте муфту в помещении
• После усадки проверьте герметичность: нет ли пузырей, трещин или неплотного прилегания
• Болтовые наконечники затягивайте моментом, соответствующим сечению кабеля - переусиливать нельзя
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке УФ-защита не вечна
