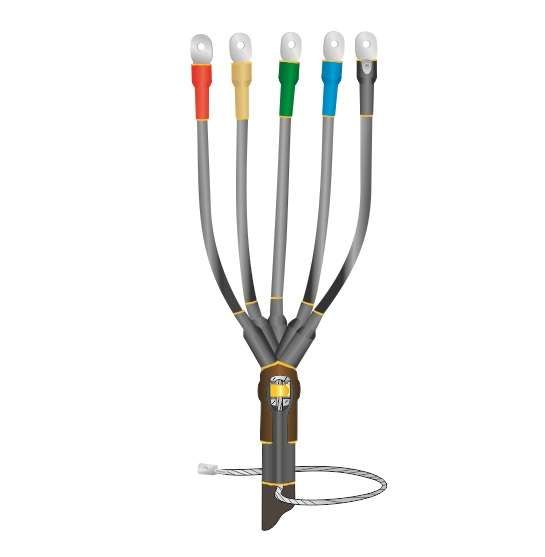

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-5х(70-120) без наконечн. Нева-Транс Комплект 22040075 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS-5х(70-120) от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Подходит для внутренних и наружных installations, работает в суровых условиях от –50 C до +50 C.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS-5х(70-120) используется для завершения пятижильных силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжная изоляция, защита от внешней среды и соблюдение норм пожарной безопасности. Особенно актуальна для:

• Электроустановок в помещениях с повышенной влажностью (подвалы, тоннели, кабельные колодцы);
• Линий на открытом воздухе - опоры, столбы, переходы;
• Объектов с требованием снижения дымообразования - больницы, школы, метро, торговые центры;
• Стационарных систем питания оборудования, где важна долговечность соединения.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение кабеля: 70–120 мм2 (поддерживается три стандарта: 70, 95, 120)
• Количество жил: 5
• Тип монтажа: термоусадка (нагревается горелкой или феном)
• Исполнение: нг-LS - не поддерживают горение, минимальное дымо- и газовыделение
• Защитный слой: есть - совместима с кабелями с броней (внутренней и наружной)
• Материал корпуса: специализированный полимер
• Рабочий температурный диапазон: от –50 C до +50 C
• Влажность: допускается до 98%

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпбнг-LS-5х(70-120) рассчитана исключительно на кабели с броней и пластмассовой изоляцией. Совместима с типами кабелей типа АВБбШв, ВБбШв, ААБл, ВААБл и аналогичными.

Монтаж выполняется после подготовки кабеля: зачистка жил, удаление брони, установка заземляющего контакта. Процедура:

1. Надеть термоусадочные элементы на кабель перед разделкой;
2. Выполнить разделку согласно чертежу производителя;
3. Закрепить заземление через пружину и терку к броне;
4. Нагреть все детали равномерно горелкой или феном до плотного обтягивания;
5. Проверить целостность усадки - поверхность должна быть гладкая, без пузырей.

Не используйте открытый пламя - применяйте регулируемые теплогенераторы. Без наконечников - необходимо предварительно обжать жилы самостоятельно.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено соответствие требованиям пожарной безопасности РФ
• Материалы класса нг-LS: не поддерживают горение, при возгорании выделяют мало дыма и токсичных газов
• Устойчивость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты

Преимущества

• Готовый комплект - всё необходимое в одной упаковке, минимум сборочных операций
• Высокая механическая прочность благодаря полимерному корпусу и броневой системе
• Автономное заземление - пружина обеспечивает надёжный контакт без сварки
• Долговечность: срок службы более 30 лет при правильном монтаже
• Экологическая безопасность - материалы не содержат хлора и тяжёлых металлов

Ограничения применения

• Не кабели без брони - отсутствуют элементы для крепления к голой оболочке
• Не предназначен для многожильных кабелей с числом жил ≠5
• Не рекомендован для кабелей сечением менее 70 мм2 или более 120 мм2 - риск перегрева или плохой усадки
• Требуется точное соблюдение технологии нагрева - недостаточно прогретые участки могут протекать
• Не заменяет распределительную муфту - только для оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 5×95 на выходе из трансформаторной подстанции
• Завершение трёхфазного кабеля с нулём и заземлением на фасаде административного здания
• Подключение кабеля к щиту в сыром подвале с частыми перепадами температур
• Монтаж на воздушной линии между двумя опорами, где нужна защита от влаги и UV

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 70–120 мм2 - даже +-5 мм2 может повлиять на качество усадки
• Используйте термометр с инфракрасным датчиком для контроля температуры во время нагрева - идеально 120–150 C
• Не экономьте на времени: медленный и равномерный нагрев гарантирует герметичность
• После монтажа проведите визуальный осмотр: убедитесь, что все элементы плотно прилегают, нет вздутостей
• Храните муфту в сухом месте при t = +5…+30 C - длительное воздействие низких температур может сделать материал хрупким
• При работе на улице - закрывайте место монтажа от ветра и осадков пока состав полностью не остынет
