Муфта кабельная наружн. установки 1кВ 1КНТпНнг-LS-3х(70-120) с болт. наконечн. Нева-Транс Комплект 22040059 Нева Транс

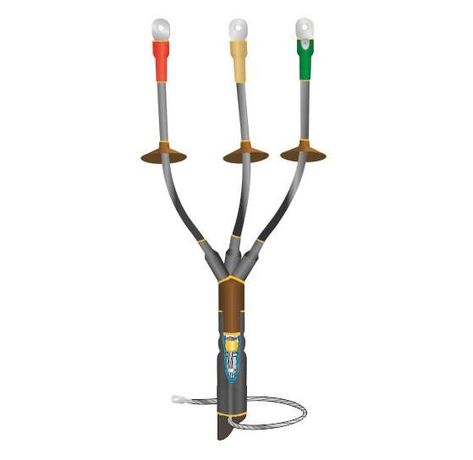

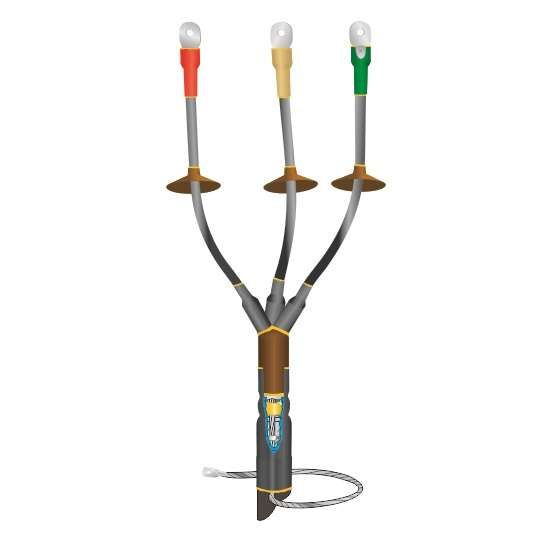

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(70-120) с болтовыми наконечниками от Нева-Транс Комплект - это концевая термоусаживаемая муфта для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2. Применяется на открытых участках, включая мачтовые установки, где важны огнестойкость, устойчивость к погоде и надёжный контакт.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(70-120) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией, с броней или без неё. Подходит для работы на напряжении до 1 кВ. Конструкция обеспечивает надёжную изоляцию, механическую прочность и защиту от внешних факторов. Особенно эффективна там, где требуется повышенная пожаробезопасность - в промышленных объектах, энергоузлах, на эстакадах, в распределительных пунктах и на опорах ЛЭП.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 3
• Сечение кабеля: 70–120 мм2 (универсальный диапазон)
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Защита от внешней среды: есть защитный покров, рассчитана на работу с бронированными кабелями
• Рабочий температурный диапазон: от –50 C до +50 C
• Влажность: допускается до 98%
• Крепление жил: болтовые наконечники (входят в комплект)
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина давления + терка)

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпНнг-LS-3х(70-120) с болтовыми наконечниками совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 70, 95 или 120 мм2. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Стандартная разделка кабеля: удаление брони, экрана, изоляции согласно инструкции производителя
• Обязательное использование болтовых наконечников - они уже установлены внутри муфты, обеспечивают плотный контакт с жилами
• Подключение заземления через пружинный зажим (для бумажной изоляции) или пайку (для броневых лент)

Не рекомендуется использовать с кабелями меньшим сечением - возможен перегрев и потеря герметизации. Диапазон 70–120 мм2 позволяет работать с несколькими типами кабелей без замены муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Устойчива к УФ-излучению и атмосферным осадкам - годится для наружной установки

Преимущества

• Универсальная: одна муфта работает со всеми сечениями от 70 до 120 мм2
• Высокая степень защиты IP67 за счёт термоусадки - исключает попадание влаги и пыли
• Болтовые наконечники снижают риск плохого контакта и повышают долговечность соединения
• Жильные изоляторы удлиняют пути тока утечки - повышают электробезопасность
• Экологически безопасна: материалы не выделяют опасных веществ даже при перегреве
• Работает в суровых условиях: от –50 C до +50 C, влажность до 98%

Ограничения применения

• Не применяется для кабелей сечением менее 70 мм2 - недостаточно материала для герметичного заполнения
• Не предназначен для внутреннего монтажа в закрытых щитах без доступа к теплу - термоусадка требует активного нагрева
• Требуется точное соблюдение технологии монтажа; неквалифицированный монтаж может привести к пробоям
• Не подходит для кабелей с алюминиевой жилой - наконечники рассчитаны на медные жилы
• Не следует использовать в местах с частыми механическими нагрузками без дополнительной защиты (например, в проходах с движущимся оборудованием)

Примеры использования

• Оконцовка кабеля АСБ 3×95 перед подключением к трансформатору на воздушной линии
• Завершение кабеля ВВГнг-LS 3×120 на столбе распределительного пункта
• Монтаж на выходе из шахты в цехе с высокой влажностью и риском возгорания
• Замена старой концевой заделки на новую с улучшенной пожарной безопасностью

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил
• При работе в холодную погоду (+5…–10 C) предварительно прогрейте муфту в помещении - так термоусадка будет более равномерной
• Нагревайте муфту равномерно, начиная с центральной части, двигаясь к краям - избегайте перегрева одного места
• Проверьте после монтажа: все слои должны быть полностью усажены, без пузырей и вздутостей
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружину и терку - игнорирование этого шага нарушает нормы безопасности
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнца - хотя она устойчива к УФ, срок службы продлевается при бережном хранении
