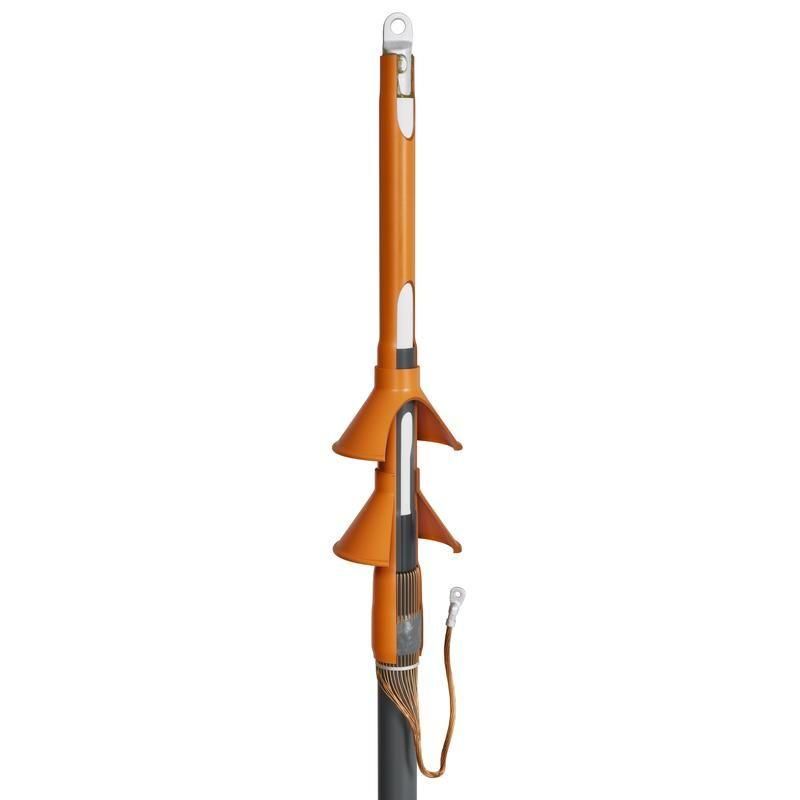

Муфта кабельная концевая наружной установки 1ПКНТ-20-500/630(Б) |90350 | КВТ

Муфта кабельная концевая наружной установки 1ПКНТ-20-500/630(Б) КВТ предназначена для безопасного оконцевания высоковольтных кабелей с изоляцией из сшитого полиэтилена, обеспечивая герметичность, электрическую изоляцию и защиту от внешних условий. Продукт сертифицирован по ГОСТ 34839-2022 и рекомендован для монтажа на воздушных линиях, трансформаторных подстанциях и других объектах наружной сети 20 кВ.

Назначение и область применения

Муфта 1ПКНТ-20-500/630(Б) КВТ используется для завершения одножильных силовых кабелей с изоляцией из сшитого полиэтилена и экранированием из медных проволок. Подходит для работы в условиях открытой местности - на столбах, эстакадах, площадках подстанций, где требуется надежная изоляция и защита от влаги, пыли, перепадов температур и УФ-излучения. Применяется в сетях 20 кВ, включая системы энергообеспечения жилых массивов, промышленных предприятий и коммунальной инфраструктуры.

Технические характеристики

• Рабочее напряжение: 20 кВ
• Поддерживаемый тип кабеля: (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Номинальный ток: до 630 А
• Посадочный диаметр кабеля: 50–63 мм (по наружному диаметру изоляции)
• Выходной наконечник: болтовой, rated for 35 kV (в комплекте)
• Защита корпуса: IP67 (пылевлагозащищенная, допускает временное погружение)
• Материал внешней изоляции: антитрекинговый полимер, HF=Halogen Free (безгалогеновый)
• Температурный режим эксплуатации: –50C…+50C
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015

Совместимость и монтаж

Муфта 1ПКНТ-20-500/630(Б) КВТ рассчитана на одну фазу кабеля. Для сборки требуются специализированные инструменты:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусаживаемых элементов;
• Набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);
• Инструменты для зачистки изоляции и полупроводящего экрана (не указаны в комплекте, должны быть подготовлены заранее).

Заземление выполняется через медный проволочный экран кабеля - он свивается и закрепляется на контактной пластине внутри муфты. Болтовой наконечник для этого участка в комплект не входит; его необходимо выбрать отдельно согласно сечению кабеля. Перед монтажом проверьте соответствие наружного диаметра кабеля заявленным значениям (50–63 мм).

Особенности конструкции

Основные технологические решения обеспечивают долговечность и отказоустойчивость:

• Трубка выравнивания электрического поля - предотвращает концентрацию напряжённости на срезе полупроводника, снижает риск пробоя;
• Антитрекинговые жильные изоляторы - удлиняют путь утечки тока, образуют сухие зоны на поверхности, исключают поверхностные разряды даже при запылении;
• Термоплавкий клей под слоем внешней изоляции - автоматически герметизирует все стыки при нагреве, исключает попадание влаги;
• Все полимеры - безгалогенные (HF), что повышает безопасность при возгорании и снижает коррозионную активность продуктов горения.

Преимущества

• Высокая механическая и электроизоляционная прочность благодаря многослойной конструкции;
• Устойчивость к длительному воздействию УФ-излучения, влаги, перепадов температур - идеальна для наружной установки;
• Не требует дополнительной герметизации после монтажа - всё реализуется в процессе термоусадки;
• Совместима с популярными типами кабелей, используемых в России и странах СНГ;
• Экономит время монтажа - весь комплект спроектирован для быстрой и последовательной сборки.

Ограничения применения

• Не многожильные кабели - только одножильные с медным экраном;
• Не предназначен для подземной или подводной установки - только наружная среда;
• Требует точного соблюдения технологии термоусадки: недостаточный прогрев вызывает плохую адгезию, перегрев - деформацию материалов;
• Не совместим с кабелями, имеющими броню из стали или алюминия - только с экраном из мягких медных проволок;
• Напряжение выше 20 кВ использовать нельзя - хотя наконечник рассчитан на 35 кВ, сама муфта имеет рабочее напряжение 20 кВ.

Примеры использования

• Оконцовка кабеля (А)ПвПу перед входом в трансформаторную будку;
• Завершение ответвления от ЛЭП 20 кВ к цеху предприятия;
• Монтаж на опоре воздушной линии вместо старого изолирующего колпака;
• Обслуживание кабельных переходов в районах с повышенной влажностью (прибрежные города, северные регионы).

Практические советы

• Перед монтажом обязательно проведите контрольный замер наружного диаметра кабеля - отклонение более +-2 мм может привести к некачественной усадке;
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства дают неравномерный нагрев и риск повреждения;
• Не забудьте удалить всю грязь и влагу с поверхности кабеля перед установкой - даже капля воды под термоусадкой может стать причиной пробоя;
• Проверьте целостность всех компонентов муфты до начала работ - особенно трубку выравнивания поля и антитрекинговую изоляцию;
• После монтажа сделайте визуальный осмотр: вся муфта должна быть плотно обтянута, без пузырей, вздутий и видимых щелей.
