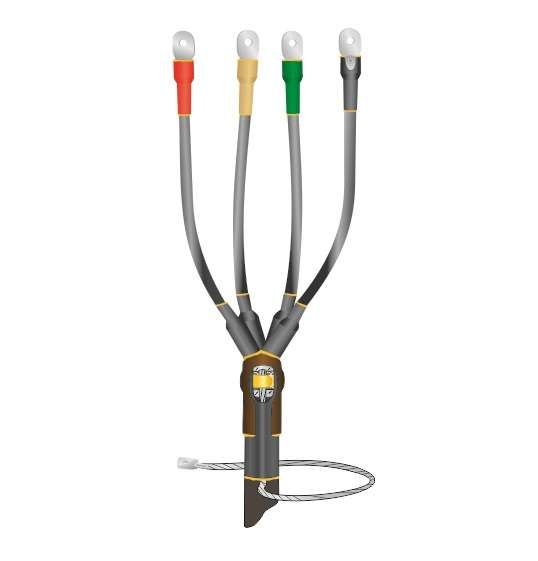

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-4х(70-120) с болт. наконечн. Нева-Транс Комплект 22040083 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(70-120) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытом воздухе, обеспечивая надёжное соединение с заземлением и повышенную пожаробезопасность.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(70-120) с болтовыми наконечниками используется для завершения силовых кабелей с пластмассовой изоляцией и броней - как внутренней, так и наружной. Подходит для кабелей сечением 70, 95 и 120 мм2. Область применения: промышленные объекты, энергоустановки, трансформаторные подстанции, кабельные трассы, цеха с высокой влажностью, наружные распределительные пункты. Особенно эффективна там, где важны пожарная безопасность и долговечность в сложных условиях.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 4
• Поперечное сечение кабеля: 70–120 мм2
• Тип монтажа: термоусадка
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защитный покров: наличие брони (для защиты механических повреждений)
• Заземление: реализовано через пружину постоянного давления и терку для крепления к бронелентам
• Наконечники: болтовые, для подключения к шинам и оборудованию

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS 4х(70-120) с болтовыми наконечниками совместима с кабелями типа ВВГ, АВВГ, ВБШв, АВБШв и аналогичными с броней и пластмассовой изоляцией. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина зачистки - согласно инструкции производителя)
• Термофен или газовая горелка с регулируемой температурой (не менее 200 C)
• Инструмент для затяжки болтовых наконечников (динамометрический ключ рекомендован)
• Обязательное крепление заземляющего провода к броне через пружину и терку

Не допускается использование муфты на кабелях без брони или с сечением меньше 70 мм2 - это нарушает герметизацию и снижает прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не распространяют горение (нг) и имеют низкое дымо- и газовыделение (LS)
• Прошла независимые испытания на пожарную безопасность
• Выданы сертификаты соответствия требованиям Госстандарта РФ
• Устойчивость к УФ-излучению позволяет использовать на открытом воздухе без дополнительной защиты

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Болтовые наконечники обеспечивают надёжный контакт с оборудованием без сварки
• Автоматическое заземление через пружину - не требует дополнительных элементов
• Экологическая безопасность: материалы не выделяют токсичных веществ при нагреве
• Стабильная работа в широком диапазоне температур - от арктических холода до жары
• Устойчивость к атмосферным осадкам и перепадам влажности

Ограничения применения

• Не применяется для кабелей с сечением ниже 70 мм2 - риск недостаточного заполнения и потери герметичности
• Не предназначен для кабелей без брони - отсутствие механической защиты нарушает целостность конструкции
• Требуется точное соблюдение технологии термоусадки: перегрев приведёт к деформации, недогрев - к плохой адгезии
• Не рекомендуется для установки в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Не заменяет распределительную коробку - является концевой муфтой, то есть завершает кабель, а не ответвляет его

Примеры использования

• Оконцевание кабеля ВБШв 4×95 на выходе из трансформаторной подстанции
• Подключение кабеля АВВГ 4×120 к щиту управления на открытой площадке
• Завершение кабельной линии в цеху с высокой влажностью (например, на пищевом производстве)
• Монтаж на кабельной трассе в холодном климате (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2
• При термоусадке равномерно прогревайте поверхность, начиная с центра, чтобы избежать воздушных пузырей
• Затягивайте болтовые наконечники с усилием, указанным в документации к оборудованию - переусиливать нельзя
• Проверьте плотность прилегания терки к броне после сборки - она должна плотно обхватывать металлическую оплётку
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие мороза может сделать полимер хрупким
• Не используйте старые или повреждённые комплектующие - даже микроскопические трещины в трубках нарушают герметичность
