Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(16-25) с болт. наконечн. Нева-Транс Комплект 22040085 Нева Транс

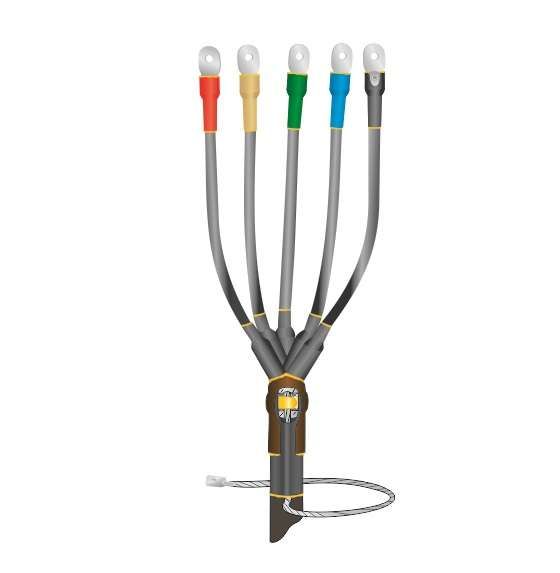

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для внешних условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(16-25) с болтовыми наконечниками используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней. Применяется там, где требуется надёжное соединение между кабелем и электрооборудованием - например, при подключении к распределительному щиту, трансформатору, двигателю или другому устройству.

• Подходит для кабелей с медными жилами сечением 16 и 25 мм2.
• Работает как во внутренних помещениях (даже в условиях повышенной влажности), так и на открытой территории.
• Не требует сварки или опрессовки - всё выполняется механически и термоусадкой.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение кабеля: 16–25 мм2
• Количество жил: 5
• Тип изоляции: Полимерная термоусадка
• Защитный слой: Есть - обеспечивается за счёт бронированной конструкции кабеля и корпуса муфты
• Исполнение: нг-LS - материал не распространяет горение, снижено дымо- и газовыделение при нагреве
• Диапазон температур: от –50 C до +50 C
• Степень защиты: Защищён от влаги и пыли благодаря герметизации термоусадкой; IP-класс не указан, но уровень защиты достаточен для работы при влажности до 98%
• Метод оконцевания: Предварительно установленные болтовые наконечники для быстрого подключения к шинам и контактам
• Заземление: Встроенный механизм - пружина давления и терка для надёжного контакта с броневой лентой кабеля

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(16-25) с болтовыми наконечниками совместима исключительно с кабелями следующего типа:

• Силовые с пластмассовой изоляцией (например, ВВГнг-LS, АВВГнг-LS)
• С бронёй - стальной лентой или проволокой
• С количеством жил - точно 5
• С площадью сечения каждой жилы - 16 или 25 мм2

Монтаж осуществляется в три этапа:

1. Выполняется разделка кабеля - снимается внешняя оболочка, броня, изоляция жил до нужной длины.
2. На каждую жилу одевается болтовой наконечник и затягивается ключом.
3. На всю сборку надевается термоусадочная трубка и равномерно прогревается горелкой или феном до плотного прилегания.

Обязательно использовать специальный термофен с регулировкой температуры - обычный строительный фен может повредить материалы.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS - не поддерживают горение и минимизируют выброс токсичных веществ при возгорании
• Прошла независимые испытания на пожаробезопасность и соответствие госстандартам РФ
• Экологически безопасна - не содержит хлора, свинца и других запрещённых элементов

Преимущества

• Болтовые наконечники уже установлены - экономят время на монтаже и обеспечивают надёжный контакт без доп. деталей
• Термоусадка создаёт герметичную, прочную и долговечную изоляцию даже в агрессивной среде
• Устойчивость к перепадам температур позволяет применять её в суровых климатических условиях - от Арктики до тропиков
• Автономная система заземления через пружину и терку исключает риск плохого контакта с броней
• Устойчива к УФ-излучению и атмосферным осадкам - не растрескивается и не деформируется на открытом воздухе

Ограничения применения

• Не кабели с алюминиевыми жилами - только медные
• Не предназначен для кабелей сечением меньше 16 мм2 или больше 25 мм2 - возможен перегрев или потеря герметичности
• Не работает с кабелями без брони - конструкция рассчитана именно на бронированные модели
• Не рекомендовано использование в местах с постоянным погружением в воду - хотя защищена от влаги, она не является полностью водоупорной (не IP68)
• Требуется наличие оборудования для термоусадки - без фена или горелки установка невозможна

Примеры использования

• Подключение кабеля ВВГнг-LS 5×25 к распределительному щиту на улице
• Оконцовка бронированного кабеля на выходе из трансформаторной будки
• Завершение питания насосной станции в сыром цеху
• Монтаж на элеваторном участке с частыми перепадами температур
• Подключение кабеля к автоматическому выключателю в холодильном ангаре

Практические советы

• Перед монтажом проверьте точное сечение кабеля - даже небольшая разница (например, 18 мм2 вместо 25) может вызвать проблемы с герметизацией.
• Используйте только оригинальные термофены с контролируемой температурой - слишком высокая температура повредит полимерную оболочку.
• При работе на открытом воздухе закрывайте место монтажа от ветра и осадков пока термоусадка не остынет.
• Проверяйте качество заземления после монтажа - пружина должна плотно прижимать броню, а контакт должен иметь минимальное переходное сопротивление.
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное замораживание перед монтажом не влияет на работоспособность, но лучше избежать резких перепадов.
