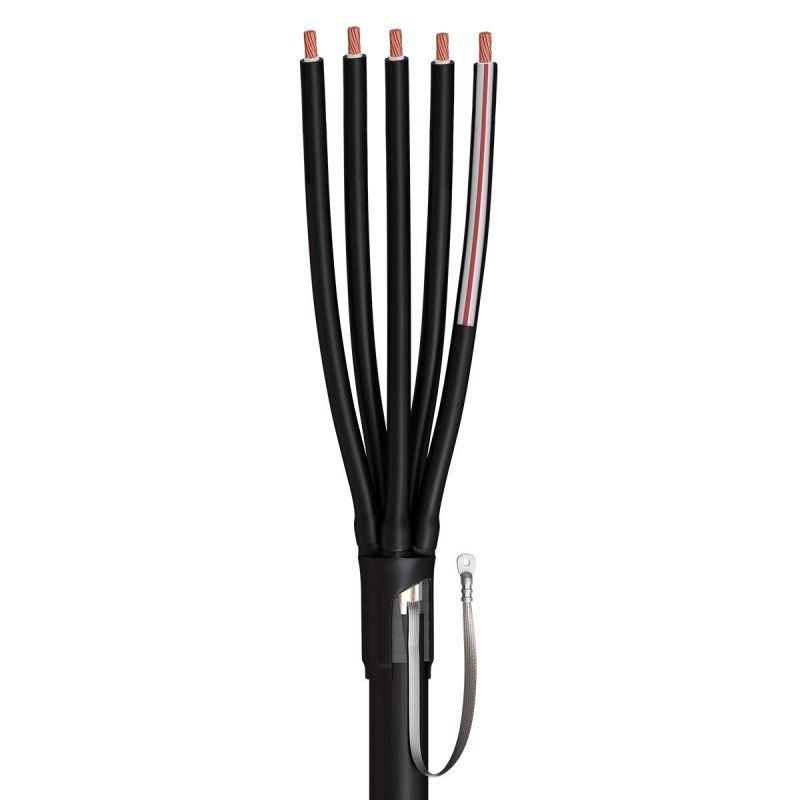

Муфта кабельная концевая 5ПКТп(б)-1-16/25 Light 1кВ КВТ 89479

Муфта кабельная концевая 5ПКТп(б)-1-16/25 Light 1кВ от КВТ предназначена для надёжного оконцевания пятижильных бронированных кабелей с ПВХ или СПЭ изоляцией на напряжение до 1 кВ. Подходит для уличного освещения и других внешних условий, где важна герметичность и долговечность. Артикул 89479 - часть серии Light, адаптированной под частые задачи монтажа в условиях открытого воздуха.

Назначение и область применения

Муфта 5ПКТп(б)-1-16/25 Light 1кВ используется для создания герметичного окончания кабеля - то есть для защиты места выхода жил из кабеля и подключения к клеммнику. Применяется в системах уличного освещения, на фасадах зданий, в распределительных пунктах на открытом воздухе. Совместима с клеммниками серии КЕ из наборов НК. Подходит как для внутреннего, так и для наружного монтажа.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Число жил кабеля: 5
• Тип изоляции кабеля: ПВХ, СПЭ
• Наличие брони: да (стальная или алюминиевая проволока)
• Типы кабелей: ВБбШв, ПвБбШв, ПвБбШп
• Материал корпуса: термоусаживаемый полимер без галогенов (HF=Halogen Free)
• Герметизация: за счёт термоплавкого клея внутри перчатки
• Заземление брони: непаянная система с роликовой пружиной постоянного давления
• Стандарты: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006
• Устойчивость к УФ-излучению и климатическим воздействиям: да

Совместимость и монтаж

Муфта 5ПКТп(б)-1-16/25 Light 1кВ совместима с любыми кабельными наконечниками - как опрессовываемыми, так и болтовыми. Для монтажа требуется:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусаживаемых элементов
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)

При работе с кабелями, имеющими броню из стали или алюминия, обязательно использование дополнительного комплекта заземления КМПБ, соответствующего данной муфте. Без него заземление будет недостаточно надёжным.

Безопасность и стандарты

Муфта 5ПКТп(б)-1-16/25 Light 1кВ соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому регламенту КВТ. Полимерные материалы не содержат галогенов - значит, при возгорании не выделяют токсичных паров. Это важно для замкнутых помещений и мест с высокими требованиями к экологической безопасности.

Преимущества

• Универсальность: один комплект подходит для всех типов монтажа - внутреннего и наружного
• Автоматическая герметизация: термоплавкий клей заполняет все микрозазоры при нагреве
• Надёжное заземление брони без пайки - снижает риск ошибок при монтаже
• Устойчивость к погоде и УФ-излучению - срок службы увеличен даже при прямом солнечном свете
• Поддержка двух типов наконечников - удобство при подборе оборудования

Ограничения применения

• Не применяется для кабелей с медной или алюминиевой ленточной броней - только для проволочной
• Требуется обязательный дополнительный комплект КМПБ при работе с металлической броней
• Не предназначен для кабелей с напряжением выше 1 кВ
• Не допускается монтаж при температуре ниже -20C - материал становится хрупким
• Не рекомендовано применение в средах с постоянным контактом с маслом или растворителями

Примеры использования

• Оконцовка кабеля ВБбШв от столба уличного освещения до светильника
• Подключение кабеля ПвБбШп от распределительного щита к фонарю на территории предприятия
• Монтаж в закрытых нишах на фасадах зданий, где нужна защита от влаги и механических повреждений

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно соответствовать заявленному диапазону муфты; слишком толстый кабель не войдёт, слишком тонкий - не обеспечит плотного прилегания
• Используйте только горелку ПГ (КВТ): другие устройства могут перегреть или неравномерно прогреть муфту
• Обязательно снимите броню до уровня, указанного в инструкции - иначе пружина не сможет правильно захватить ленты
• После сборки проверьте герметичность: если клей не выступил по шву - возможно, температура была недостаточной
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнца до момента монтажа
