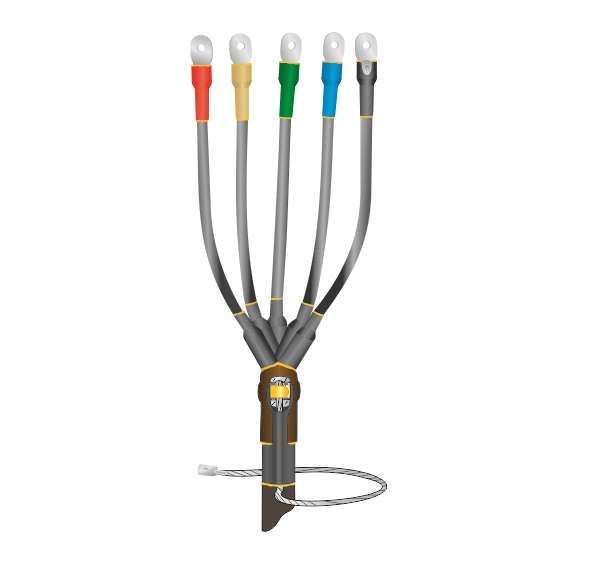

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(35-50) с болт. наконечн. Нева-Транс Комплект 22040086 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(35-50) от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания пятижильных бронированных кабелей сечением 35–50 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории, обеспечивая долговечность и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(35-50) используется для завершения пятижильных силовых кабелей с пластмассовой изоляцией и металлической броней. Подходит для внутренней и наружной установки - в том числе в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов. Предназначена для работы в системах распределения электроэнергии: трансформаторных подстанциях, щитовых, кабельных трассах, промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип изоляции: термоусадочная
• Материал корпуса: полимерный состав
• Защита от возгорания: нг-LS (не поддерживают горение, снижают дымо- и газовыделение)
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Наличие защитного слоя: да, с учетом бронированной оболочки кабеля
• Заземление: реализовано через пружину постоянного давления и терку для соединения с бронелентами
• Комплектация: болтовые наконечники для подключения жил, элементы термоусадки, средства для заземления

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(35-50) совместима исключительно с кабелями следующего типа:

• Пластмассовая изоляция (например, ПВХ, полиэтилен)
• Металлическая броня - внутренняя или внешняя (стальная лента, оплетка)
• Пятижильная конструкция с равномерным сечением 35 или 50 мм2

Монтаж выполняется методом термоусадки: после подготовки разделки кабеля все элементы муфты нагреваются с помощью газовой горелки или профессионального теплового фена. Температура должна достигнуть 120–150 C для равномерной усадки. Обязательно соблюдать порядок сборки: сначала - заземление, затем - изоляционные трубки, последним - кожух. Не допускается использование механических средств затяжки вместо термоусадки.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Не распространяет горение (нг) - материал самозагасает при удалении источника пламени
• Пониженное дымо- и газовыделение (LS) - повышает видимость и безопасность эвакуации при пожаре
• Подтверждено сертификатами пожарной безопасности и соответствия Госстандарта РФ
• Экологически безопасен: не содержит свинца, хлора и других запрещённых веществ

Преимущества

• Высокая степень герметизации за счет однородной термоусадки - предотвращает попадание влаги и пыли
• Устойчивость к УФ-излучению и атмосферным осадкам - позволяет использовать вне помещений без дополнительной защиты
• Готовые болтовые наконечники - экономят время на изготовлении контактных соединений
• Автономная система заземления - не требует дополнительных деталей, легко монтируется даже в труднодоступных местах
• Широкий температурный диапазон - работает в суровых климатических условиях, включая Арктику и Юг

Ограничения применения

• Не для кабелей с бумажной или маслонаполненной изоляцией
• Не рекомендована для кабелей с сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметичности
• Требуется точное соблюдение технологии термоусадки; неквалифицированный монтаж приведёт к пробою или протечке
• Не предназначен для частого перемещения или вибрационных нагрузок - применяется только на стационарных участках
• Не заменяет ответвительные или соединительные муфты - только для оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 5×50 перед подключением к трансформатору
• Завершение кабеля ВВБбШв 5×35 на выходе из распределительного шкафа на улице
• Обустройство точки подвода питания к насосной станции с бронированным кабелем
• Монтаж в кабельных колодцах, где требуется высокая влагозащищённость
• Подключение кабеля к автоматическому выключателю в холодном цеху при минусовых температурах

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте штангенциркуль, чтобы точно определить диаметр жил и брони
• Настройте температуру фена заранее: слишком высокая - прожигает полимер, слишком низкая - недостаточно плотная усадка
• При работе на улице закрывайте место монтажа от ветра - поток воздуха снижает эффективность прогрева
• Проверьте целостность наконечников: они должны быть без трещин, с чистыми контактными поверхностями
• После монтажа проведите контрольное тестирование: измерьте сопротивление изоляции и контактов
• Храните муфту в сухом месте при t = +5…+30 C - длительное воздействие низких температур делает полимер хрупким
