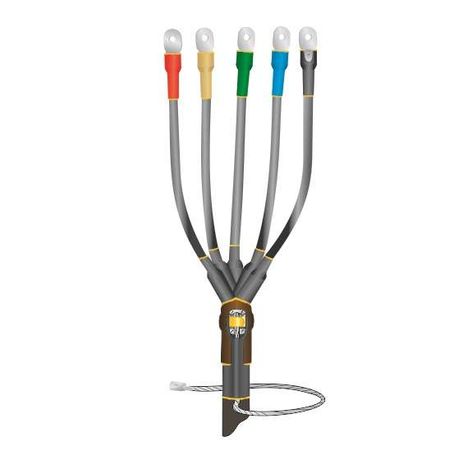

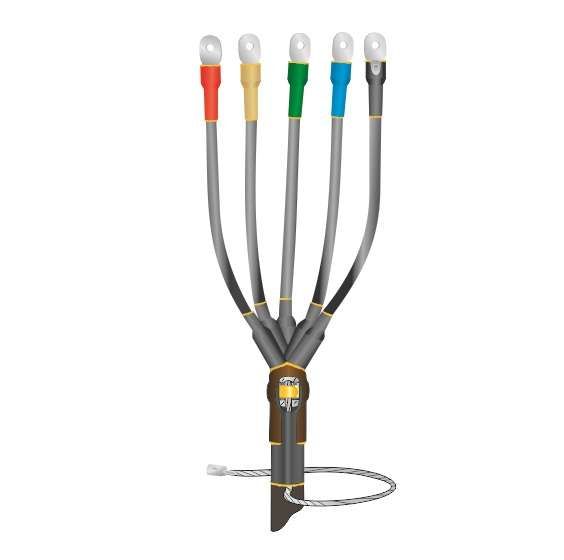

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-5х(70-120) с болт. наконечн. Нева-Транс Комплект 22040087 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(70-120) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей с броней и пластмассовой изоляцией сечением 70–120 мм2. Применяется как во внутренних помещениях, так и на открытой территории, обеспечивая надёжное соединение и защиту от внешних факторов.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(70-120) с болтовыми наконечниками используется для завершения силового кабеля - создания герметичного, механически прочного и электроизоляционного оконца. Подходит для кабелей с бронированием (внутренним или наружным), имеющими пять токоведущих жил и изоляцию из полиэтилена или аналогичных пластмасс. Область применения: промышленные объекты, энергообъекты, ЖКХ, транспортировочные системы, где требуется надёжное оконцевание кабелей на напряжение до 1 кВ.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимерный состав
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешнего воздействия: устойчивость к УФ-излучению, атмосферным осадкам, влажности до 98%
• Комплектация: болтовые наконечники для подключения жил, элементы для заземления брони (пружина давления и терка)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-5х(70-120) с болтовыми наконечниками совместима исключительно с кабелями того же типа - пятижильными, с броней и пластмассовой изоляцией. Для монтажа необходимо выполнить подготовку кабеля: удалить внешнюю оболочку, броню и изоляцию согласно рекомендованному шагу разделки. После этого:

• Надеть термоусаживаемые трубки на каждую жилу;
• Закрепить болтовые наконечники на жилах;
• Установить центральный корпус муфты;
• Обработать все элементы нагревательным устройством (горелка или фен >150 C);
• Подсоединить заземляющий контакт через пружину и терку к броневой ленте.

Не допускается использование без предварительной подготовки поверхности кабеля и контроля степени усадки. Температура окружающей среды при монтаже должна находиться выше точки росы.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено испытание на пожарную безопасность - материалы класса нг-LS
• Сертифицирована Росстандартом РФ
• Экологически безопасна: при возгорании минимальное выделение ядовитых веществ и дыма

Преимущества

• Герметизация за счёт равномерной термоусадки - исключает попадание влаги и пыли
• Стандартизированная комплектация - всё необходимое в одном изделии
• Болтовые наконечники обеспечивают надёжный контакт без сварки или опрессовки
• Устойчивость к перепадам температур и повышенной влажности позволяет использовать вне помещений
• Отсутствие необходимости в специальных инструментах кроме теплового устройства

Ограничения применения

• Не кабели с металлической оболочкой вместо брони (например, ААШв, АСБ)
• Не предназначен для многожильных кабелей с числом жил менее 5 или более 5
• Не работает с кабелями сечением ниже 70 мм2 или выше 120 мм2 - риск недостаточной усадки или повреждения
• Требуется соблюдение условий хранения: не замораживать перед монтажом, избегать длительного воздействия прямых солнечных лучей до установки

Примеры использования

• Оконцовка кабеля ВВБШв 5×95 на распределительном щите в холодном цеху
• Подключение питания насосной станции на открытом участке трассы при минус 40 C
• Завершение кабеля в шахте с высокой влажностью и наличием брони
• Монтаж на выходе из траншейного колодца в условиях вечной мерзлоты

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному диапазону - даже +-5 мм2 влияет на плотность усадки
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая сушилка не справится
• Проверьте целостность термоусаживаемых деталей до начала работы - наличие микротрещин требует замены муфты
• После сборки обязательно протестируйте заземление между бронью и наконечником - сопротивление должно быть меньше 0,1 Ом
• Храните муфту в оригинальной упаковке, в сухом месте при t = +5…+30 C - снижается риск деформации полимера
