Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-5х(70-120) с болт. наконечн. Нева-Транс Комплект 22020175 Нева Транс

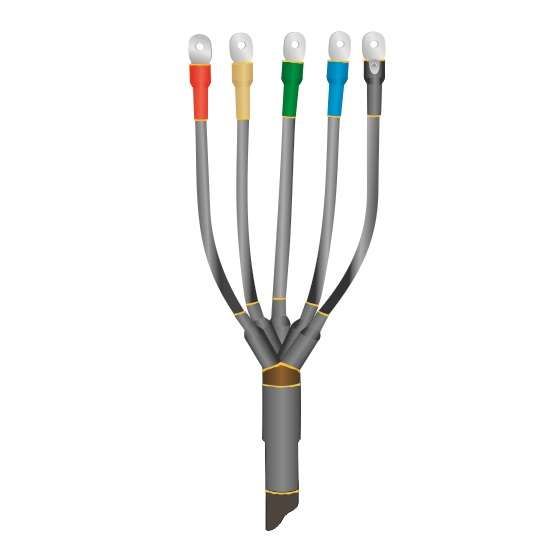

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-5х(70-120) с болтовым наконечником от производителя Нева-Транс Комплект предназначена для герметичного оконцевания пятижильных кабелей сечением 70–120 мм2 и обеспечивает надёжное соединение между кабелем и внешней электроустановкой. Артикул 22020175 подходит для монтажа как в помещениях, так и на открытом воздухе.

Назначение и область применения

Муфта кабельная концевая 1ПКВ(Н)ТпН-5х(70-120) используется для завершения силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Она создаёт герметичный переход от кабеля к контактному устройству через болтовые наконечники. Применяется там, где требуется надёжное оконцевание: распределительные устройства, трансформаторы, щитовые, станции, промышленные линии, энергообъекты на открытом воздухе.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Количество жил: 5
• Сечение кабеля: 70, 95, 120 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип муфты: термоусаживаемая
• Тип наконечника: болтовой, внутренняя и наружная установка
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный полимер

Совместимость и монтаж

Муфта 1ПКВ(Н)ТпН-5х(70-120) совместима только с пятижильными кабелями указанного сечения и типом изоляции. Для монтажа необходимо выполнить разделку кабеля по технологии термоусаживания:

• Подготовить конец кабеля: удалить внешнюю оболочку, экран, изоляцию жил до нужной длины;
• Надеть термоусаживаемые элементы (колено, трубку, наконечники) в порядке сборки;
• Закрепить болтовые наконечники на жилах кабеля;
• Равномерно прогреть поверхность муфты газовой горелкой или высокотемпературным феном до равномерного сужения материала;
• Не допускать перегрева - материал должен плотно облегать кабель без пузырей и трещин.

Перед монтажом проверьте соответствие сечения кабеля и наличие всех компонентов в комплекте.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Экологически безопасна - не содержит свинца и других запрещённых веществ

Преимущества

• Высокая механическая прочность после усадки
• Защита от влаги, пыли и химических воздействий благодаря IP67
• Устойчивость к УФ-излучению - не трескается на солнце
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях
• Универсальная конструкция - один тип муфты покрывает три сечения кабеля (70/95/120 мм2)

Ограничения применения

• Не применяется для кабелей с металлической броней - требуются специальные муфты
• Не предназначен для кабелей с бумажной или маслонаполненной изоляцией
• Не рекомендуется использовать при температуре ниже –50 C во время монтажа - материал становится хрупким
• Требуется источник тепла (горелка или фен); невозможен монтаж без нагрева
• Не подходит для многожильных кабелей с числом жил отличным от 5

Примеры использования

• Оконцевание кабеля ВВГнг-LS 5×95 перед подключением к автоматическому выключателю в распределительном щите
• Подключение кабеля NYM 5×70 к трансформатору на открытой площадке
• Монтаж на конце кабеля АВВГ 5×120 в цеху с повышенной влажностью
• Обустройство питания насосной станции на улице в регионах с зимними минусами

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - даже небольшая разница может повредить герметичность
• Используйте только термостойкий фен или газовую горелку с регулируемым пламенем - обычный бытовой фен недостаточно мощный
• При работе на улице защищайте место монтажа от ветра и осадков до полного остывания муфты
• Не используйте муфту повторно - она одноразового применения
• Проверьте целостность термоусаживаемых элементов перед установкой - трещины или деформация исключают использование
• Для удобства монтажа подготовьте все инструменты заранее: ножницы, шаблоны для разделки, средства защиты рук и глаз
