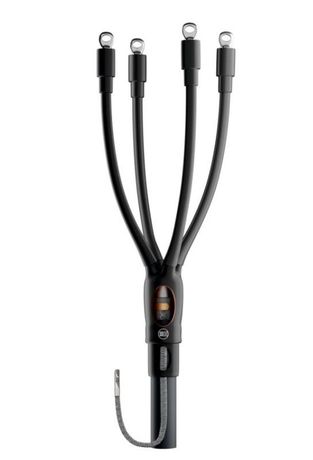

Муфта кабельная концевая универс. 1кВ HT2-01/4х10-25L6 (4ПКВНтп1-10/25-Н) НИЛЕД 16000181

Муфта кабельная концевая универсальная 1 кВ HT2-01/4х10-25L6 (4ПКВНтп1-10/25-Н) от НИЛЕД - это термоусаживаемый комплект для герметичного оконцевания четырёхжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Подходит для монтажа в помещениях и на улице, обеспечивает надёжное соединение кабеля с оборудованием или шиной.

Назначение и область применения

Муфта HT2-01/4х10-25L6 (4ПКВНтп1-10/25-Н) используется для создания безопасного и герметичного окончания кабеля перед подключением к устройству - например, автоматическому выключателю, контактору, распределительному щиту или электрооборудованию. Применяется там, где требуется изолированное и защищённое окончание кабеля без брони и экрана.

• Подходит для кабелей типа: АВВГ-1, АВВГз-1, АПвВГ-1, ВВГ-1, ВВГз-1, ПвВГ-1 и их аналогов.
• Используется в системах с напряжением до 1 кВ, как для переменного тока (50 Гц), так и для постоянного.
• Устанавливается как внутри зданий, так и на открытом воздухе - благодаря климатическому исполнению В по ГОСТ 15150-69.

Технические характеристики

• Напряжение: до 1 кВ
• Номинальное сечение жил: 10–25 мм2 - подходит для кабелей с медными или алюминиевыми жилами указанного сечения
• Количество жил: 4 - рассчитана исключительно на четырёхжильные кабели (L+N+PE+L2 или L1+L2+L3+N)
• Тип муфты: термоусаживаемая - требует нагрева тепловым феном для плотного прилегания
• Климатическое исполнение: В - работает при температуре от −40C до +40C, в условиях повышенной влажности

Совместимость и монтаж

Муфта HT2-01/4х10-25L6 (4ПКВНтп1-10/25-Н) совместима только с кабелями без брони и металлического экрана. Для монтажа необходимо:

• Зачистить кабель до нужной длины - соблюдайте рекомендованную длину зачистки, указанную в инструкции производителя.
• Удалить все острые кромки и заусенцы на жилах - чтобы не повредить изоляцию муфты при усадке.
• Использовать тепловой фен с регулируемой температурой - равномерный прогрев предотвращает деформацию.
• Не использовать открытый пламя - риск возгорания материала муфты.
• Проверить герметичность после усадки - поверхность должна быть гладкой, без пузырей и трещин.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 15150-69 по климатическому исполнению В. Произведена в соответствии с нормами безопасности для оборудования до 1 кВ. Материалы муфты не поддерживают горение и обеспечивают электрическую изоляцию, соответствующую классу напряжения 1 кВ.

Преимущества

• Высокая степень защиты - термоусадка создаёт плотное, водонепроницаемое и пыленепроницаемое соединение.
• Устойчивость к перепадам температур - сохраняет целостность при работе на улице зимой и летом.
• Легкий и быстрый монтаж - не требует сложных инструментов, кроме теплового фена.
• Компактная форма - занимает мало места, удобна для установки в ограниченном пространстве.

Ограничения применения

• Не применяется для кабелей с броней, свинцовой оболочкой или металлическим экраном - муфта не рассчитана на механическую нагрузку и не обеспечивает экранирование.
• Не подходит для кабелей с числом жил более 4 или менее 4 - отличаются по конструкции и изоляции.
• Не допускается использование при температуре ниже −40C или выше +40C - выход за пределы климатического исполнения снижает долговечность.
• Не предназначен для длительного погружения в воду - хотя IP-защита высокая, это не водонепроницаемый корпус для подводного монтажа.

Примеры использования

• Оконцовка кабеля ВВГ-1 4×16 перед подключением к автомату в щите на улице.
• Присоединение кабеля АВВГ-1 4×25 к входному рубильнику в цеху.
• Формирование окончания кабеля ПвВГ-1 4×10 для питания насосной станции.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно попадать в диапазон 10–25 мм2. Кабель меньшего сечения может плохо фиксироваться, большего - не войдёт.
• Не экономьте на тепловом фене - используйте профессиональный инструмент с точным контролем температуры.
• При монтаже на улице - убедитесь, что место установки не подвержено постоянному воздействию прямых солнечных лучей и осадков - даже с хорошей защитой срок службы снизится.
• Храните муфту в сухом месте, избегайте заморозки - материал может стать хрупким при низких температурах до монтажа.
• HT2-01/4х10-25L6 (4ПКВНтп1-10/25-Н) - это одноразовый комплект. После усадки демонтаж невозможен без повреждения.
