Муфта кабельная концевая универс. 1кВ HT2-01/5х10-25 (5ПКВНтп1-10/25-БН) НИЛЕД 16000291

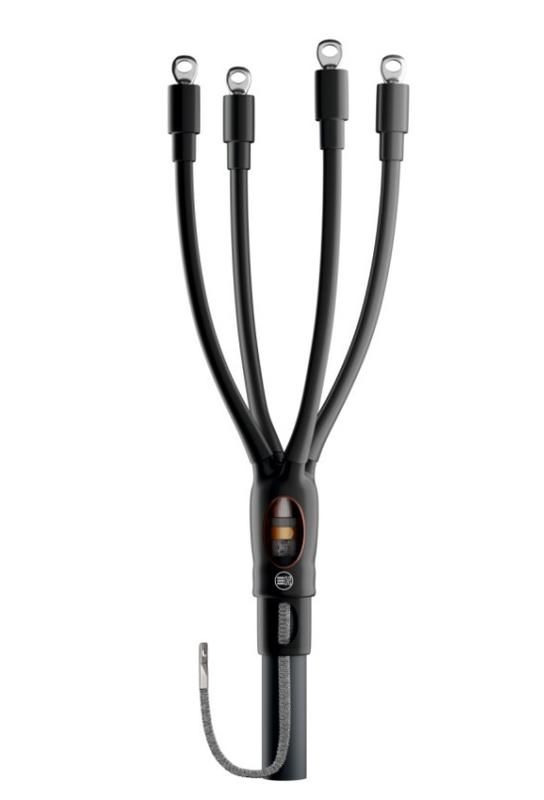

Муфта кабельная концевая 1 кВ HT2-01/5х10-25 (5ПКВНтп1-10/25-БН) НИЛЕД - термоусаживаемый соединительный элемент для оконечивания силовых кабелей с пластмассовой изоляцией. Применяется при подключении оборудования к сетям до 1 кВ, особенно там, где требуется надёжная герметизация и компактность. Артикул 16000291 соответствует модели HT2-01/5х10-25 от производителя НИЛЕД.

Назначение и область применения

Муфта HT2-01/5х10-25 НИЛЕД используется для создания безопасного и герметичного окончания кабеля перед подключением к оборудованию - например, щитам, двигателям, светильникам или другим потребителям. Подходит для кабелей без брони и экранирующего слоя. Может устанавливаться как внутри зданий, так и на открытых площадках. Обеспечивает механическую прочность и защиту от внешних воздействий в условиях умеренного климата.

Технические характеристики

• Рабочее напряжение: до 1 кВ (переменный и постоянный ток, частота 50 Гц)
• Число жил кабеля: 4 или 5
• Сечение кабеля: 10–25 мм2
• Тип изоляции кабеля: ПВХ или СПЭ
• Тип муфты: термоусаживаемая
• Климатическое исполнение: В (по ГОСТ 15150-72) - температурный диапазон от −40 C до +40 C
• Установка: внутренняя и наружная

Совместимость и монтаж

Муфта совместима с кабелями следующих типов:

• АВВГ-1, АВВГз-1, АПвВГ-1
• ВВГ-1, ВВГз-1, ПвВГ-1
• Их аналоги с аналогичными параметрами (без брони, с ПВХ/СПЭ изоляцией, сечением 10–25 мм2)

Для монтажа необходимо использовать газовую горелку для равномерного нагрева термоусаживающейся трубки. Перед установкой кабель зачищается, все жилы изолируются, затем муфта надевается и прогревается до плотного прилегания. Убедитесь, что посадочный диаметр кабеля соответствует заявленному диапазону - перегрузка или недостаток давления снижают герметичность.

Безопасность и стандарты

Муфта HT2-01/5х10-25 НИЛЕД изготовлена в соответствии с требованиями к электроизоляционным изделиям для низковольтных систем. Соответствует нормам безопасности для работ в помещениях и на открытом воздухе. Климатическое исполнение В гарантирует работу при колебаниях температуры и повышенной влажности, однако не обеспечивает погружение в воду или высокую степень защиты IP - для таких условий требуются специализированные решения.

Преимущества

• Высокая герметичность после усадки - предотвращает попадание влаги и пыли
• Не требует дополнительных корпусов или контейнеров - компактна и легка
• Стойкая к химическим воздействиям и ультрафиолету (при наружном монтаже)
• Поддерживает долговременную эксплуатацию при нагрузках до 1 кВ
• Легко монтируется без сварки или болтовых соединений

Ограничения применения

• Не для кабелей с металлической броней или экранирующим слоем - требует доработки или другой муфты
• Не предназначен для длительного пребывания под водой - не имеет степени защиты выше IP67
• Запрещено использование при температурах ниже −40 C или выше +40 C
• Не рекомендуется применять на кабелях с сечением менее 10 мм2 или более 25 мм2 - риск повреждения изоляции
• Требует точного соблюдения технологии термоусадки - неквалифицированный монтаж снижает срок службы

Примеры использования

• Оконцовка кабеля ВВГ-1 от распределительного шкафа к двигателю насоса
• Подключение питания к освещению на улице через кабель АВВГ-1
• Присоединение кабеля ПвВГ-1 к автоматическому выключателю в цеху
• Фиксация выхода кабеля из стенового прохода в офисном здании

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в маркировке - 10–25 мм2
• Обязательно используйте газовую горелку с регулируемым пламенем; избегайте местного перегрева
• После усадки осмотрите поверхность муфты - она должна быть гладкой, без пузырей и трещин
• На открытом воздухе дополнительно закрывайте место монтажа защитным кожухом, чтобы продлить срок службы
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке материал чувствителен к УФ
• Для многожильных кабелей (5 жил) убедитесь, что фазные и нулевые провода правильно расположены перед установкой
