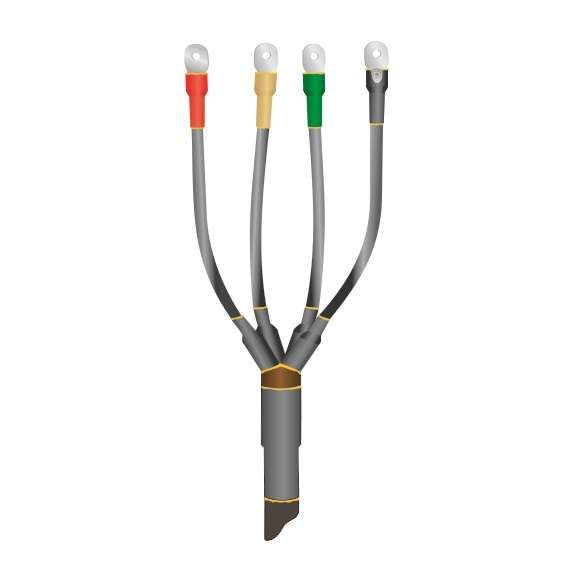

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-4х(70-120) без наконечн. Нева-Транс Комплект 22040095 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-4х(70-120) без наконечников от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из пластмассы и сечением 70–120 мм². Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-4х(70-120) без наконечников используется для завершения кабельных линий на напряжение до 1000 В. Применяется там, где требуется надёжная изоляция и защита конца кабеля — например, на выходах из распределительных устройств, трансформаторов, щитов, а также на столбах и опорах ЛЭП. Особенно актуальна для мест с повышенными требованиями к пожарной безопасности: офисы, больницы, метро, производственные цеха, жилые здания и открытые участки трасс.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение кабеля: 70, 95, 120 мм²
• Количество жил: 4
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный композит
• Диапазон рабочих температур: от –50 °C до +50 °C
• Относительная влажность: до 98%
• Защита от внешнего воздействия: без брони, устойчивость к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-4х(70-120) совместима только с кабелями без брони и металлической оболочки, имеющими пластмассовую изоляцию (например, ВВГ, АВВГ, NYM). Для монтажа требуются:

• Правильно выполненная разделка кабеля — соблюдение длин изоляционных слоёв согласно инструкции производителя;
• Тепловая пушка или газовая горелка с регулируемой температурой (не ниже 200 °C);
• Чистая, сухая поверхность кабеля перед установкой;
• Отсутствие механических повреждений изоляции после разделки.

Не допускается использование с бронированными кабелями, кабелями с бумажной или маслонаполненной изоляцией. Без наконечников — необходимо самостоятельно установить контактные наконечники подходящего типа и размера перед сборкой муфты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено испытание на пожаробезопасность: материал класса нг-LS снижает риск распространения пламени и минимизирует выделение токсичных газов при нагреве
• Подтверждён сертификатами соответствия требованиям пожарной безопасности и госстандарта РФ

Преимущества

• Стойкость к перепадам температур — работает в условиях Арктики и пустынь
• Устойчивость к УФ-излучению — не хрупнет и не трескается под прямыми солнечными лучами
• Высокая герметичность — предотвращает попадание влаги и пыли даже при 98%-ной влажности
• Экологическая безопасность — материалы не выделяют опасных веществ при нормальной эксплуатации и возгорании
• Легкий вес и компактность — удобство транспортировки и работы на высоте

Ограничения применения

• Не применяется для кабелей с броней, свинцовой или алюминиевой оболочкой
• Не предназначен для кабелей с бумажной изоляцией или маслонаполненных систем
• Не рекомендован для постоянного погружения в воду — хотя защищён от осадков, не является подводной муфтой
• Требует точного соблюдения технологии термоусадки — недостаточный прогрев вызывает плохую адгезию, перегрев — деформацию материала
• Не содержит наконечников — необходимо использовать отдельные контакты, соответствующие сечению жил

Примеры использования

• Завершение кабеля ВВГнг-LS 4×95 на входе в распределительный шкаф в многоэтажном доме
• Оконцевание кабеля АВВГнг-LS 4×120 на воздушной опоре ЛЭП в северных регионах
• Подключение кабеля NYM 4×70 к частному преобразователю частоты на производстве
• Обустройство точки ответвления в тоннеле метрополитена с высокими требованиями к дымообразованию

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — муфта рассчитана именно на 70–120 мм²; меньшие или большие значения не обеспечивают плотного прилегания
• Используйте термофен с равномерным потоком тепла — сосредоточенный нагрев вызывает прожиги и пузыри
• После усадки проверьте целостность оболочки: она должна быть гладкой, без вздутий и трещин
• При работе на улице в холодную погоду (ниже –20 °C) согрейте муфту в помещении перед установкой — это повысит эластичность полимера
• Храните изделие в сухом месте, избегая прямого солнечного света — даже устойчивые к УФ материалы со временем теряют прочность при длительном воздействии
