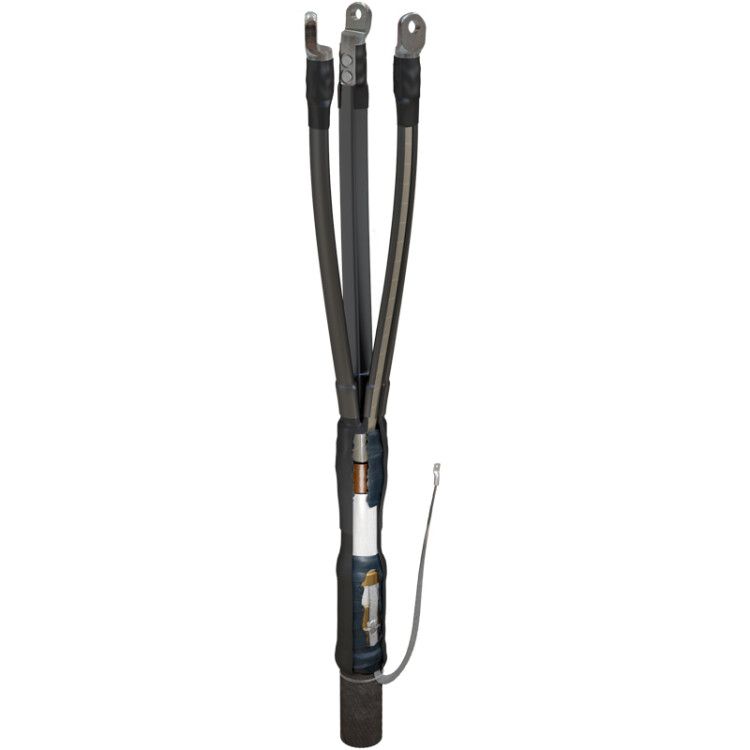

Муфта кабельная концевая внутр. уст. 10кВ 3 КВТп-10 (70-120) нг-Ls с наконечниками ГОФРОМАТИК zeta24313 ЗЭТА

Муфта кабельная концевая внутренней установки 10 кВ 3 КВТп-10 (70-120) нг-Ls с наконечниками — это термоусаживаемая изоляционная муфта для оконцевания трёхжильных кабелей с бумажной пропиткой на напряжение 10 кВ. Применяется в закрытых помещениях, обеспечивает безопасную работу за счёт самозагасающего материала и минимального выделения дыма. Бренд ЗЭТАРУС, артикул zeta24313.

Назначение и область применения

Муфта 3 КВТп-10 (70-120) нг-Ls используется для герметичного и надёжного оконцевания трёхжильных силовых кабелей с бумажной пропиткой, работающих на напряжении до 10 кВ. Предназначена исключительно для внутренней установки — в помещениях с любым уровнем влажности. Подходит для завершения кабельных линий перед подключением к оборудованию: трансформаторам, распределительным щитам, двигателям, шкафам автоматики.

Технические характеристики

• Напряжение: 10 кВ
• Количество проводников: 3
• Поперечное сечение кабеля: 70–120 мм²
• Тип муфты: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Наличие наконечников: да (предварительно установлены)
• Тип кабеля: трёхжильный с бумажной пропиткой
• Горючесть: не поддерживает горение (нг)
• Выделение дыма: низкое (LS)

Совместимость и монтаж

Муфта совместима только с кабелями типа с бумажной пропиткой, имеющими сечение 70–120 мм². Для монтажа требуется термофен с регулируемой температурой. Процесс: равномерно нагревается поверхность муфты — материал усаживается, плотно облегая кабель и формируя герметичную изоляцию. Наконечники уже установлены — их необходимо обжать прессом после усадки. Убедитесь, что конец кабеля подготовлен правильно: удалены все металлические части, броня и экраны обрезаны согласно инструкции производителя.

Безопасность и стандарты

Муфта соответствует требованиям по пожаробезопасности: материал не поддерживает горение (нг) и при возгорании выделяет мало дыма (LS), что снижает риск задымления помещений. Это особенно важно для объектов с высокой плотностью людей — офисов, больниц, метро, производственных цехов. Соответствие нормам ГОСТ Р 50571 и ТР ЕАЭС 008/2011 подтверждается сертификатами производителя.

Преимущества

• Предустановленные наконечники экономят время монтажа и исключают ошибки при их установке
• Термоусадка создаёт монолитную изоляцию без воздушных зазоров — повышает долговечность соединения
• Материал нг-Ls предотвращает распространение пламени и минимизирует токсичность дыма
• Стабильная механическая прочность после усадки — выдерживает вибрации и нагрузки
• Не требует дополнительной герметизации — полностью заменяет традиционные свинцовые муфты

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией — только для бумажной пропитки
• Не предназначен для наружной установки — даже под навесом или в коробах на улице
• Требует точного соблюдения температуры нагрева: перегрев повреждает материал, недостаточная температура — не обеспечивает полноценную усадку
• Не рекомендовано использование в местах постоянного контакта с маслом, растворителями или агрессивными химикатами

Примеры использования

• Оконцевание кабеля ВВГнг-LS 3×95 перед подключением к трансформатору в подстанции
• Завершение кабельной линии от распределительного пункта к насосному узлу в тоннеле метрополитена
• Подключение кабеля к частотному преобразователю в цехе с повышенной влажностью
• Изоляция конца кабеля в электрощитовой административного здания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — допуск ±5 мм², иначе возможна плохая усадка
• Используйте термофен с контролируемой температурой (обычно 120–150 °C); не направляйте поток воздуха прямо на наконечники
• После усадки осмотрите муфту: она должна быть гладкой, без пузырей, трещин и вздутий
• Обжим наконечников выполняйте после полной усадки — до этого они не должны подвергаться усилиям
• Храните муфту в сухом месте, избегайте прямого солнечного света — срок годности указан на упаковке
• Для кабелей с экранированием — обязательно выполните правильное заземление экрана до установки муфты
