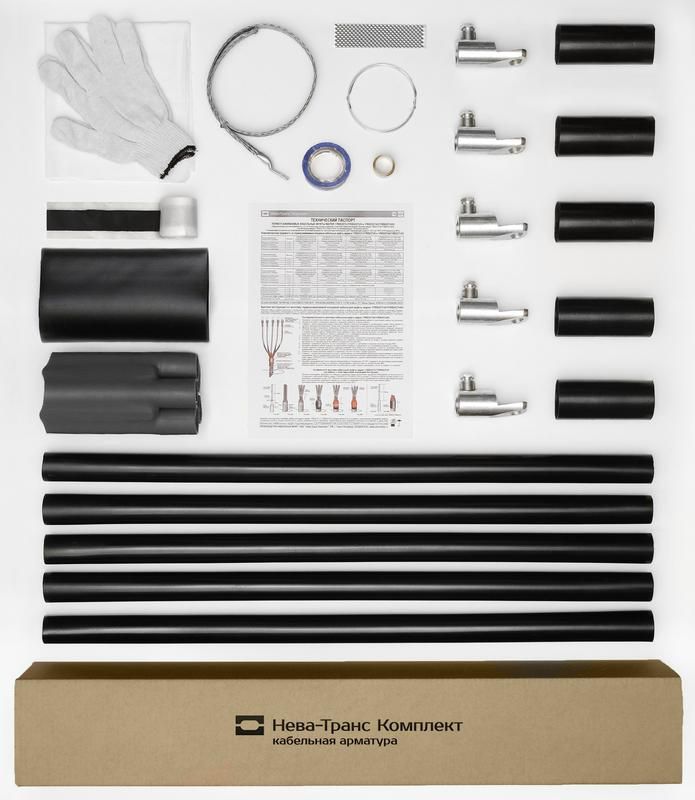

Муфта кабельная концевая внутр. установки 1кВ ПКВТпНб 5х(70-120мм) с наконечн. Нева-Транс Комплект 22020043 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ ПКВТпНб 5х(70–120 мм) с наконечником от Нева-Транс Комплект предназначена для герметичного окончания силового кабеля с медными жилами в помещениях, обеспечивая надёжную изоляцию и механическую фиксацию на выходе кабеля из трубы или канала.

Назначение и область применения

Этот тип муфты используется для завершения пятижильных кабелей сечением 70–120 мм2 в условиях внутренней установки - например, в распределительных щитах, камерах, подземных сооружениях или внутри зданий. Она защищает место выхода кабеля от воздействия влаги, пыли и механических повреждений, одновременно обеспечивая контакт через встроенный наконечник. Подходит для кабелей с бумажной или полиэтиленовой изоляцией, работающих на напряжение до 1 кВ.

Технические характеристики

• Напряжение: до 1 кВ
• Число жил: 5
• Сечение кабеля: 70–120 мм2
• Тип установки: внутренняя
• Наличие наконечника: да (медный, для присоединения к шине или оборудованию)
• Материал корпуса: термостойкий полимер
• Степень защиты: IP54 (защита от пыли и брызг воды)

Совместимость и монтаж

Муфта ПКВТпНб совместима с кабелями типа ААБл, АСБ, ВВГнг, NYM и аналогичными с медными жилами указанного сечения. Для монтажа требуется предварительная подготовка кабеля: удаление внешней оболочки, экранирования и изоляции жил до нужной длины. Наконечник уже установлен - достаточно обжать его прессом и закрепить на выводном устройстве. Установка выполняется после ввода кабеля в трубу или канал; муфта фиксируется на её конце с помощью хомутов или крепления к стенке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 31944-2012 для кабельных муфт низкого напряжения. Материалы устойчивы к перегреву и не поддерживают горение. Применение в замкнутых пространствах допускается при соблюдении норм по вентиляции и температурному режиму.

Преимущества

• Уже встроенная металлическая наконечниковая часть исключает необходимость самостоятельной установки контактов
• Высокая степень герметизации снижает риск коррозии и пробоя изоляции
• Компактная форма позволяет использовать в ограниченных пространствах
• Работает в широком диапазоне температур: от –40C до +80C

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия осадков и прямого солнца
• Не применяется с алюминиевыми кабелями - наконечник рассчитан только на медь
• Запрещено использование при напряжении выше 1 кВ
• Не рекомендовано применение в местах с постоянным погружением в воду или высокой влажностью (например, коллекторы, подвалы с затоплением)

Примеры использования

• Окончание кабеля ВВГнг 5×95 мм2 перед подключением к автоматическому выключателю в распределительном щите
• Защита выхода кабеля из бетонного канала в цехе с высокой запылённостью
• Подключение кабеля от трансформатора к ячейке КРУ в подстанции внутри здания

Практические советы

• Перед монтажом проверьте точное сечение кабеля - отклонение более чем +-5 мм2 может нарушить герметичность
• Обязательно используйте пресс-клещи для обжима наконечника - пайка недопустима
• При проходе кабеля через гофру или трубу убедитесь, что радиус изгиба не меньше 10 диаметров кабеля
• После сборки протестируйте изоляцию мегаомметром - сопротивление должно быть выше 100 МОм
• При использовании в многожильных системах учитывайте посадочный диаметр входного отверстия - он рассчитан под кабель с наружным диаметром до 55 мм
