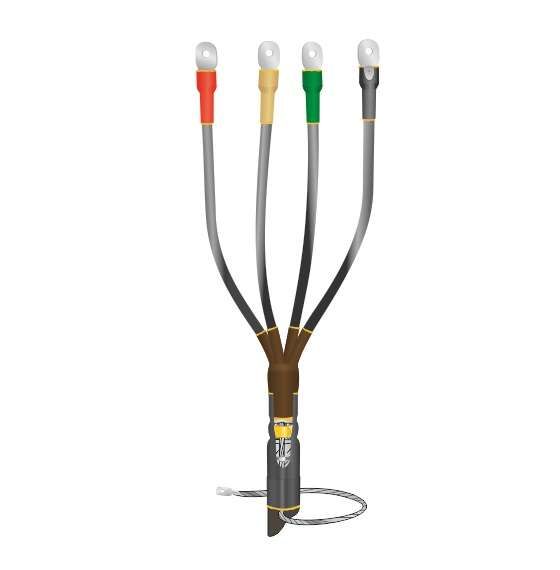

Муфта кабельная концевая внутр. установки 1кВ КВТпН 4х(70-120мм) с болт. наконечн. Нева-Транс Комплект 22020035 Нева Транс

Муфта кабельная концевая для внутренней установки 1 кВ КВТпН 4х(70-120 мм) с болтовыми наконечниками от Нева-Транс Комплект обеспечивает герметичное и надёжное оконцевание четырёхжильных кабелей сечением 70–120 мм2. Применяется в закрытых помещениях для завершения силовых цепей до 1 кВ.

Назначение и область применения

Муфта КВТпН 4х(70-120 мм) используется для оконцевания четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для работы на напряжении до 1 кВ включительно. Предназначена исключительно для внутренней установки - в помещениях любых категорий влажности. Не применяется на улице, в сырых или взрывоопасных средах.

Технические характеристики

• Количество жил: 4
• Напряжение: 1 кВ
• Номинальное сечение кабеля: 70, 95, 120 мм2
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Крепление токоведущих частей: болтовые наконечники
• Заземление: пружинный контакт для бумажной изоляции; пайка для бронированных кабелей

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими указанные сечения и тип изоляции. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина зачистки согласно инструкции производителя)
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов
• Инструменты для затяжки болтовых соединений (не менее усилия, указанного в документации)
• Для кабелей с бумажной изоляцией - подготовка места крепления заземления через пружину и терку
• Для бронированных кабелей - пайка броневых лент перед сборкой

Не допускается перегрев материала - это снижает механическую прочность и герметичность. После усадки проверьте плотность прилегания всех элементов.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Экологически безопасный материал - не содержит свинца и других запрещённых веществ

Преимущества

• Универсальная - работает с кабелями 70, 95 и 120 мм2 без замены комплекта
• Высокая степень защиты благодаря термоусадке - предотвращает попадание влаги и пыли
• Стандартные болтовые наконечники позволяют легко подключить кабель к оборудованию
• Простой монтаж при соблюдении технологии - не требует сложного оборудования
• Долговечность - срок службы более 30 лет при правильном монтаже

Ограничения применения

• Не на открытом воздухе - не имеет IP-защиты выше уровня для внутренних условий
• Не рекомендовано использование в местах с постоянным воздействием химических паров, масла или растворителей
• Не подходит для кабелей с сечением меньше 70 мм2 или больше 120 мм2
• Не предназначен для многожильных кабелей с числом жил отличным от 4
• Требуется точное соответствие температуры окружающей среды во время монтажа - не ниже +5 C

Примеры использования

• Оконцевание кабеля АСБ 4×95 мм2 на вводе в распределительный щит в административном здании
• Завершение питания насосной станции в цеху с использованием кабеля ВВГ 4×120 мм2
• Подключение кабеля NYM 4×70 мм2 к автоматическому выключателю в электрошкафе офисного помещения

Практические советы

• Перед монтажом обязательно проверьте внешний вид кабеля - повреждённая изоляция снижает надёжность соединения
• При работе с бумажной изоляцией удалите все следы масла и смазки - они нарушают адгезию термоусадки
• Используйте только оригинальные болтовые наконечники из комплекта - другие могут иметь неверные габариты
• Обязательно проведите контрольный осмотр после усадки: нет ли пузырей, трещин или недостаточно усаженных участков
• Для удобства монтажа используйте штангу для фиксации муфты во время нагрева - так проще добиться равномерной усадки
• Сохраняйте инструкцию и сертификат - они нужны при приемке работ контролирующими органами
