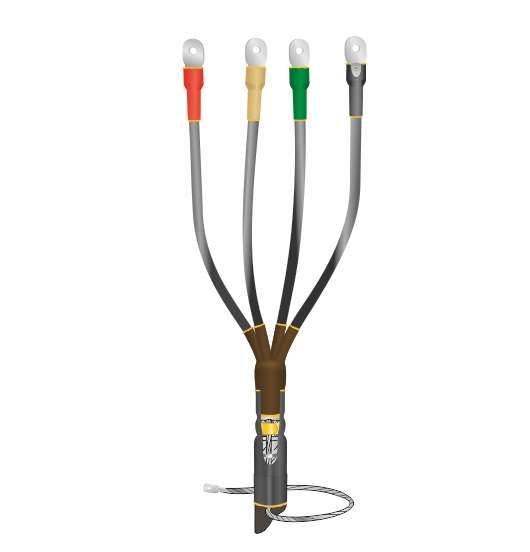

Муфта кабельная концевая внутренней установки 1кВ 1КВТпНнг-LS-4х(16-25) с болтовыми наконечниками Нева-Транс 22040045 Нева Транс

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(16-25) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2. Применяется во внутренних установках, где важны пожаробезопасность и долговечность соединения.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(16-25) с болтовыми наконечниками используется для завершения кабельных линий на напряжение до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена исключительно для внутренней установки - в помещениях любых категорий влажности. Часто применяется в распределительных устройствах, трансформаторных подстанциях, промышленном оборудовании и системах энергообеспечения зданий.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2
• Количество жил: 4
• Тип изделия: концевая муфта
• Марка: 1КВТп(Н)
• Исполнение: нг-LS - материал не распространяет горение, с пониженным дымо- и газовыделением
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Наличие защитного покрова: да, с возможностью работы с бронированными кабелями
• Комплектация: болтовые наконечники для подключения жил, элементы для заземления

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(16-25) с болтовыми наконечниками устанавливается на подготовленную разделку кабеля. Для монтажа требуется нагревательный прибор - газовая горелка или высокотемпературный фен. Все компоненты муфты усаживаются за счёт тепла, обеспечивая плотное прилегание к поверхности кабеля.

Заземление выполняется двумя способами:

• На кабели с бумажной изоляцией - через пружину постоянного давления и терку;
• На бронированные кабели - путём пайки к бронелентам.

Болтовые наконечники уже установлены - достаточно затянуть их на контактных шинах или выводах оборудования. Диаметр жил должен точно попадать в диапазон 16–25 мм2; использование кабелей меньшего или большего сечения недопустимо.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS - не поддерживают горение, минимальное выделение дыма и токсичных газов при нагреве
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ
• Сертифицирована для применения в закрытых помещениях с повышенными требованиями к пожарной безопасности

Преимущества

• Высокая механическая прочность и герметичность благодаря термоусадке
• Экологическая безопасность: материалы не выделяют опасных веществ даже при перегреве
• Готовые болтовые наконечники снижают время монтажа и риск некачественного контакта
• Широкий температурный диапазон позволяет использовать муфту в холодных и жарких помещениях
• Поддержка как бронированных, так и небронированных кабелей повышает универсальность

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от UV-излучения и осадков
• Не допускается использование с кабелями сечением менее 16 мм2 или более 25 мм2
• Требуется наличие источника тепла (горелки/фена); невозможен монтаж без термообработки
• Не совместим с кабелями с алюминиевой жилой - рассчитана только на медные проводники
• Не рекомендовано применение в местах с постоянным воздействием химически активных сред (например, кислоты, щёлочи)

Примеры использования

• Оконцевание кабеля ВВГнг-LS 4×25 на выходе из распределительного щита
• Завершение силового кабеля АВВГнг-LS 4×16 перед подключением к двигателю станка
• Подключение кабеля с броней от трансформатора к автоматическому выключателю в цеху
• Монтаж в подземных этажах офисных зданий, где требуются нормы пожарной безопасности уровня LS

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - используйте штангенциркуль, чтобы избежать перегрузки или плохого контакта
• Обязательно выполните разделку кабеля по технологии, указанной в инструкции производителя - неверная длина изоляционного слоя нарушит герметичность
• При использовании горелки равномерно прогревайте муфту, начиная с центра, двигаясь к краям - это предотвращает образование пузырей
• Проверьте плотность прилегания после остывания: если есть видимые зазоры - замените муфту
• Болтовые наконечники затягивайте моментом, указанным в документации к оборудованию - переусиливать нельзя
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур может сделать полимер хрупким
