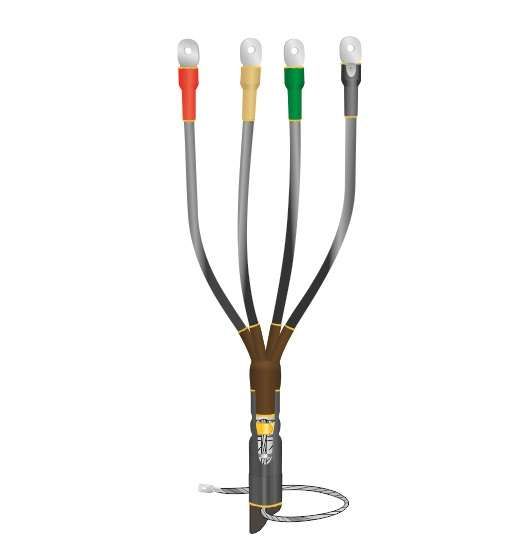

Муфта кабельная концевая внутр. установки 1кВ 1КВТпНнг-LS-4х(35-50) с болт. наконечн. Нева-Транс Комплект 22040046 Нева Транс

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(35-50) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 35–50 мм2, обеспечивая надёжный контакт и защиту от внешних воздействий. Применяется в помещениях с любым уровнем влажности, особенно там, где важны пожаробезопасность и минимальное дымообразование.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(35-50) с болтовыми наконечниками используется для завершения кабельных линий на напряжение до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена исключительно для внутренней установки - в распределительных устройствах, трансформаторных подстанциях, цехах, офисах и других закрытых объектах. Не применяется на улице, в сырых или подземных условиях вне помещений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду - при условии правильной сборки)
• Диапазон рабочих температур: от –50 C до +50 C
• Исполнение по пожарной безопасности: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Наличие болтовых наконечников: да, для подключения к шинам и оборудованию
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина давления)

Совместимость и монтаж

Муфта кабельная концевая 1КВТпНнг-LS-4х(35-50) совместима с кабелями типа АВВГ, АВБбШв, ВВГ, ВБбШв и аналогичными, имеющими сечение 35–50 мм2. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина зачистки - согласно инструкции производителя)
• Термофен или газовая горелка с регулируемой температурой (не менее 200 C)
• Инструменты для обрезки и зачистки жил
• Паяльник для соединения брони (при наличии)

Основные элементы муфты - трубки, наконечники и термоусадочные детали - устанавливаются последовательно, после чего нагреваются равномерно, чтобы избежать перегрева и деформаций. Болтовые наконечники уже установлены - достаточно затянуть их на клеммах оборудования моментом, указанным в паспорте.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатами пожарной безопасности
• Материалы не распространяют горение (нг) и выделяют минимум дыма и токсичных газов (LS)
• Не содержит хлора, свинца и других запрещённых веществ

Преимущества

• Высокая механическая прочность и долговечность благодаря полимерному корпусу
• Автоматическая герметизация при термоусадке - не требует дополнительной заделки
• Встроенные болтовые наконечники экономят время монтажа и снижают риск плохого контакта
• Экологически безопасный состав - подходит для помещений с людьми, в том числе больниц и школ
• Работает в широком температурном диапазоне - от Arctic-условий до летней жары

Ограничения применения

• Не предназначен для наружной установки, даже под навесом - не рассчитана на длительное UV-воздействие
• Не допускается использование с кабелями сечением меньше 35 мм2 или больше 50 мм2 - возможна потеря герметичности
• Не подходит для кабелей с алюминиевой жилой - наконечники рассчитаны на медные
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев приведёт к утечкам
• Не рекомендовано использовать в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Оконцевание кабеля АВБбШв 4×50 от трансформатора до щита управления в цеху
• Завершение 4-жильного ВВГ 4×35 перед подключением к автоматическому выключателю в распределительном щите
• Монтаж на выходе кабельной трассы в подвале административного здания
• Замена повреждённого конца кабеля в системе освещения производственной площадки

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Отклонение даже на 5 мм2 может нарушить герметичность.
• Обязательно используйте термофен с контролируемой температурой - обычный бытовой фен не справится.
• При работе с бронированным кабелем - не забудьте пропаять бронеленты. Без этого заземление будет ненадёжным.
• После сборки проверьте плотность прилегания термоусадочных элементов - они должны полностью обтянуть кабель без пузырей.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - переохлаждение может сделать материал хрупким.
• Артикул 22040046 - всегда сверяйте его с упаковкой и сертификатом. Это гарантирует оригинальность продукта от Нева-Транс Комплект.
