Муфта кабельная концевая внутренней установки 1кВ 1КВТпНнг-LS-4х(70-120) с болтовыми наконечниками Нева-Транс 22040047 Нева Транс

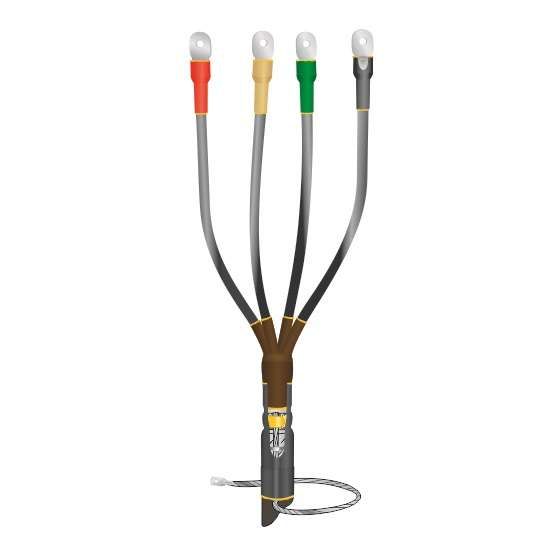

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(70-120) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивая надёжную изоляцию и пожаробезопасность.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1КВТпНнг-LS-4х(70-120) с болтовыми наконечниками используется для завершения кабельных линий на напряжение до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена исключительно для внутренней установки - в распределительных устройствах, трансформаторных подстанциях, цехах, офисах и других закрытых помещениях. Не применяется на улице, в сырых каналах или подземных коллекторах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: полимер
• Степень защиты: IP67 (защита от пыли и временного погружения в воду - при условии правильной сборки)
• Диапазон рабочих температур: от –50 C до +50 C
• Наличие защитного покрова: да, с возможностью работы с бронированными кабелями
• Крепление жил: болтовые наконечники (входят в комплект)
• Заземление: предусмотрено крепление к броне (пайка) и к металлической оболочке (пружина + терка)

Совместимость и монтаж

Муфта кабельная концевая 1КВТпНнг-LS-4х(70-120) совместима с кабелями типа АВВГ, ААШв, ВВГ, АВБбШв и аналогичными, имеющими сечение 70–120 мм2. Для монтажа требуется:

• Правильно выполненная разделка кабеля (длина зачистки - согласно инструкции производителя)
• Термофен или газовая горелка с регулируемой температурой (не ниже 150 C)
• Инструменты для обрезки и зачистки жил
• Паяльник для соединения брони (при наличии)

Основные элементы муфты усаживаются равномерно, начиная с центральной части. После усадки проверьте плотность прилегания и отсутствие пузырей воздуха. Болтовые наконечники уже установлены - достаточно затянуть их моментом, указанным в документации к кабелю.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не поддерживают горение, минимальное дымо- и газовыделение при нагреве
• Произведённая продукция прошла независимые испытания и имеет сертификаты пожарной безопасности и соответствия Госстандарту РФ

Преимущества

• Высокая механическая прочность после усадки - защищает от внешних воздействий
• Экологическая безопасность: материалы не выделяют токсичных веществ даже при перегреве
• Универсальность: работает с кабелями как с броней, так и без неё
• Готовые болтовые наконечники снижают время монтажа и риск некачественного контакта
• Стабильная работа в широком диапазоне температур - от Arctic до тропиков в закрытых помещениях

Ограничения применения

• Не допускается использование вне помещений - материал не рассчитан на длительное UV-воздействие
• Не подходит для кабелей сечением менее 70 мм2 или более 120 мм2
• Требуется точное соблюдение технологии термоусадки - недостаточная температура или неравномерный прогрев приведёт к утечкам
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации
• Не предназначен для кабелей с алюминиевой жилой - наконечники рассчитаны на медные

Примеры использования

• Оконцевание кабеля АВВГ 4×95 мм2 перед подключением к шинному блоку в распределительном щите
• Завершение линии питания насосной станции в цеху с повышенной влажностью
• Подключение кабеля от трансформатора к автоматическому выключателю в подвале административного здания
• Замена повреждённого конца кабеля в системе освещения производственной площадки

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - муфта 1КВТпНнг-LS-4х(70-120) не подходит для 50 мм2 или 150 мм2
• При работе с бронированным кабелем используйте терку и паяльник для надёжного заземления; пружина одного лишь давления недостаточна
• Не экономьте на термофене - слабый прибор не обеспечит полноценную усадку, особенно в углублениях
• Проверяйте целостность изоляции наконечников до начала работ - повреждённые детали заменяйте
• Храните муфту в сухом месте при температуре от –20 C до +30 C - переохлаждение может сделать полимер хрупким
