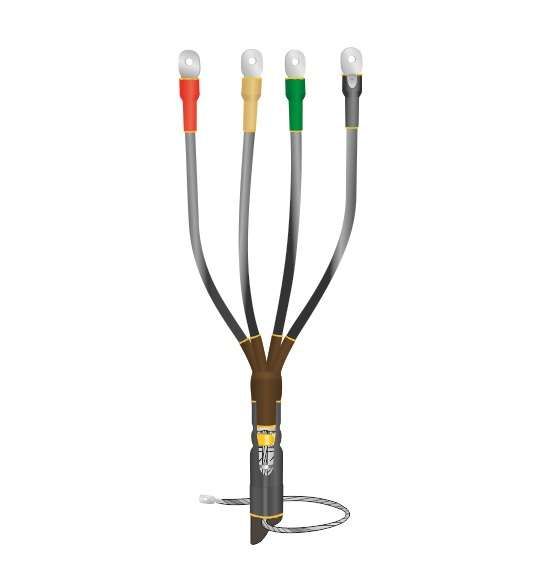

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-4х(150-240) без наконечн. Нева-Транс Комплект 22040040 Нева Транс

Муфта кабельная концевая внутренняя установки 1 кВ 1КВТпнг-LS-4х(150-240) без наконечников - это термоусаживаемая муфта для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2, предназначенная для внутренней установки в помещениях. Бренд Нева-Транс Комплект обеспечивает соответствие продукта строгим нормам пожаробезопасности и долговечность в условиях эксплуатации.

Назначение и область применения

Муфта кабельная концевая внутренняя установки 1 кВ 1КВТпнг-LS-4х(150-240) без наконечников используется для завершения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с бронёй или без неё. Применяется исключительно внутри помещений - в кабельных каналах, туннелях, распределительных щитах, подземных камерах и других закрытых пространствах. Подходит для кабелей на напряжение до 1 кВ включительно.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип исполнения: нг-LS - материал не распространяет горение, с пониженным дымо- и газовыделением
• Метод монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: рассчитана на кабели с бронёй

Совместимость и монтаж

Муфта кабельная концевая внутренняя установки 1 кВ 1КВТпнг-LS-4х(150-240) без наконечников устанавливается после подготовки разделки кабеля. Для монтажа требуется нагревательный прибор - газовая горелка или высокотемпературный фен. Все элементы муфты усаживаются за счёт тепла, обеспечивая плотное прилегание к поверхности кабеля.

Заземление выполняется двумя способами:

• На кабелях с бумажной изоляцией - через пружину постоянного давления и терку;
• На кабелях с бронёй - путём пайки к бронелентам.

Наконечники в комплект не входят - их необходимо подбирать отдельно в соответствии с сечением жил кабеля и типом соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS обеспечивают повышенную пожарную безопасность: при возгорании не поддерживают пламя и минимизируют выделение дыма и токсичных газов
• Прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ

Преимущества

• Высокая герметичность благодаря равномерному термоусаживанию
• Экологическая безопасность - материалы не выделяют опасных веществ даже при перегреве
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях
• Универсальность - совместима с кабелями как с бронёй, так и без неё
• Стойкость к механическому воздействию и влаге в рамках внутреннего монтажа

Ограничения применения

• Не применяется для наружной установки - не предназначена для защиты от осадков, прямого UV-излучения или агрессивной среды
• Не рекомендовано использование в местах с постоянными вибрациями без дополнительной фиксации
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев снижают надёжность соединения
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2

Примеры использования

• Оконцевание кабеля ВВГнг-LS 4×185 в распределительном шкафе цеха
• Подключение кабеля АВБбШв 4×240 к трансформатору внутри подстанционного помещения
• Завершение кабельной линии в кабельном колодце жилого дома
• Монтаж на выходе из кабельной трассы в электрошкаф управления насосной станции

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 150–240 мм2 - не используйте муфту для меньших или больших значений
• Обязательно выполните правильную разделку кабеля: удалите броню, экран и изоляцию точно по чертежу, указанному в инструкции
• Используйте только термофены с регулировкой температуры - горелки требуют опыта, чтобы избежать прожига материала
• Проверьте целостность термоусадочных трубок перед установкой - наличие повреждений недопустимо
• Выбирайте наконечники по ГОСТ 7386 и ГОСТ 7387, соответствующие сечению жил и типу клеммы
• После монтажа убедитесь, что все слои полностью усажены и нет воздушных пузырей - они снижают изоляционные свойства
