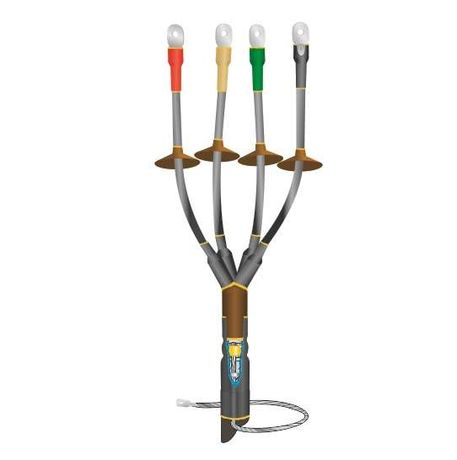

Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-4х(150-240) без наконечн. Нева-Транс Комплект 22040056 Нева Транс

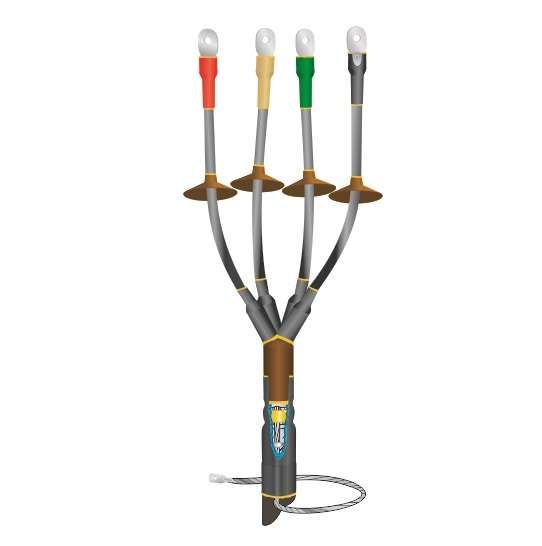

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(150-240) без наконечников от Нева-Транс Комплект - это термоусаживаемая концевая муфта для оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2, предназначенная для открытой установки на напряжение до 1 кВ. Продукт сочетает повышенную пожаробезопасность, устойчивость к внешним факторам и простоту монтажа.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(150-240) без наконечников используется для герметичного и электроизоляционного оконцевания четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для монтажа на опорах, столбах, стенках зданий и других открытых участках. Обеспечивает надёжное соединение между кабелем и внешней сетью, предотвращая пробои, замыкания и повреждения из-за влаги, пыли и механических нагрузок.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимерный композит
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних воздействий: устойчива к УФ-излучению, дождю, снегу, перепадам температур
• Способ монтажа: термоусадка с использованием горелки или фена

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(150-240) без наконечников совместима с кабелями типа АСБ, ААШв, ВВГ, NYM и аналогичными, имеющими сечение 150, 185 или 240 мм2. Для монтажа требуется подготовленная разделка кабеля: удаление брони, изоляции и экрана согласно инструкциям производителя. После сборки все элементы нагреваются равномерно до полной усадки - это обеспечивает плотное прилегание и герметичность. Жильные изоляторы уже установлены внутри - они увеличивают длину пути утечки тока и снижают риск поверхностных пробоев. Заземление выполняется через пружинный контакт для кабелей с бумажной изоляцией или пайкой к броне.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено в соответствии с требованиями пожарной безопасности: материал нг-LS не поддерживает горение и минимизирует выделение дыма и токсичных газов при возгорании
• Прошла независимые испытания и имеет сертификаты соответствия Росстандарта

Преимущества

• Экологическая безопасность: материалы не выделяют хлора и токсинов даже при перегреве
• Стойкость к агрессивной среде: работает в условиях высокой влажности, снега, дождя и прямого солнца
• Долговечность: полимерная оболочка защищает от коррозии, трещин и старения
• Удобство монтажа: один тип муфты подходит сразу для трёх сечений (150/185/240 мм2), что исключает необходимость запаса нескольких моделей
• Заранее смонтированные жильные изоляторы снижают вероятность ошибок при сборке

Ограничения применения

• Не внутреннюю установку в закрытых щитах без вентиляции - требует свободного доступа для прогрева при монтаже
• Не рекомендовано использовать на кабелях с сечением менее 150 мм2 или более 240 мм2 - возможны протечки и потеря герметичности
• Не содержит наконечники - необходимо самостоятельно выбрать и установить подходящие медные или алюминиевые наконечники перед монтажом
• Требуется источник тепла (газовая горелка или фен >250 C); невозможен монтаж без них
• Не подходит для кабелей с маслом или жидкостями в изоляции - только сухие или пластиковые виды

Примеры использования

• Оконцовка кабеля АСБ 4×185 на мачте ЛЭП
• Подключение кабеля ВВГ 4×240 к распределительному пункту на улице
• Монтаж на конце кабеля ААШв 4×150, ведущего к насосной станции
• Замена поврежденного конца кабеля на воздушном ответвлении

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр жил после разделки
• Обязательно соблюдайте порядок сборки: сначала оденьте термоусадочные трубки, затем жильные изоляторы, потом заземляющие элементы; последний этап - прогрев
• При работе в холодную погоду (+5…–10 C) предварительно согрейте муфту в помещении хотя бы на 30 минут - это повысит качество усадки
• Не допускайте попадания воды на место разделки до начала монтажа - даже капля может вызвать пробой при первом включении
• Проверяйте целостность усадки: после остывания муфта должна полностью обхватывать кабель без пузырей, складок и просветов
• Для кабелей с бумажной изоляцией обязательно используйте пружинный заземляющий контакт - он гарантирует долговременный контакт с металлической оболочкой
