Муфта кабельная наружн. установки 1кВ 1КНТпнг-LS-4х(16-25) без наконечн. Нева-Транс Комплект 22040053 Нева Транс

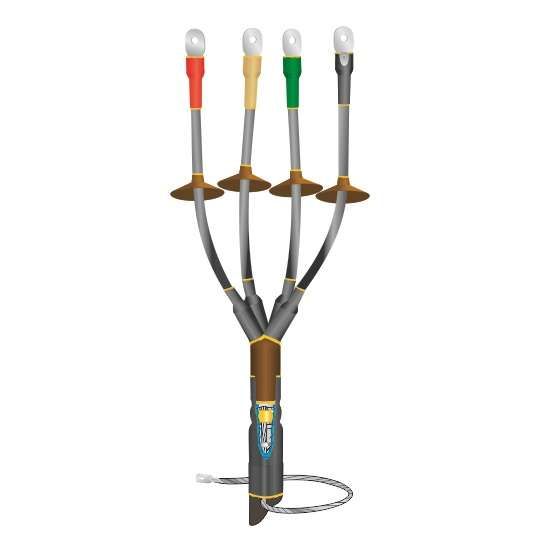

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(16-25) без наконечников от производителя Нева-Транс Комплект - это термоусаживаемая концевая муфта для оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2 на напряжение до 1 кВ. Подходит для открытой установки, включая мачтовые и внешние условия, обеспечивает безопасную работу в сложных климатических условиях.

Назначение и область применения

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(16-25) без наконечников используется для герметичного и электроизоляционного оконцевания четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией - как с бронёй, так и без неё. Применяется там, где требуется надёжная защита конца кабеля от влаги, механических повреждений и воздействий окружающей среды.

• Подходит для прокладки на опорах, столбах, фасадах зданий, в шахтах и других открытых участках.
• Часто применяется в энергообъектах, ЖКХ, промышленных сетях, на объектах с повышенными требованиями к пожарной безопасности.
• Не требует внутреннего помещения - полностью рассчитана на наружную установку.

Технические характеристики

• Напряжение: до 1000 В (1 кВ)
• Сечение кабеля: 16–25 мм2 (подходит для обоих значений)
• Количество жил: 4
• Тип муфты: концевая термоусаживаемая
• Материал: полимерный композит
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Диапазон температур: от –50 C до +50 C
• Влажность: допускается до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, перепадам температур

Совместимость и монтаж

Муфта кабельная 1 кВ 1КНТпнг-LS-4х(16-25) без наконечников устанавливается исключительно методом термоусадки. Для этого требуется источник тепла - газовая горелка или специальный высокотемпературный фен. Процедура выполняется после подготовки кабеля: удаления внешней оболочки, брони (при наличии), зачистки жил и установки жильных изоляторов.

• На кабеле с бумажной изоляцией предусмотрено крепление заземления через пружину постоянного давления и терку.
• На кабеле с бронёй - заземление осуществляется пайкой к бронелентам.
• Жильные изоляторы обеспечивают увеличенную длину пути утечки тока и предотвращают образование влаги на поверхностях.
• Наконечники в комплект не входят - необходимо использовать собственные, подходящие по сечению и типу.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.
• Выполнена по нормам пожарной безопасности: материал нг-LS снижает риск распространения пламени и минимизирует выделение токсичных газов при нагреве.
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Госстандарта РФ.

Преимущества

• Экологическая безопасность - материалы не выделяют опасных веществ даже при перегреве.
• Высокая долговечность благодаря устойчивости к УФ-излучению и атмосферным воздействиям.
• Герметичность и прочность соединения после термоусадки - исключает попадание влаги и пыли.
• Универсальность - работает с кабелями как с бронёй, так и без неё.
• Стабильная работа в суровом климате - от –50 C до +50 C.

Ограничения применения

• Не предназначен для внутри помещений с ограниченным доступом к оборудованию для термоусадки - нужен источник тепла.
• Не совместим с кабелями сечением менее 16 мм2 или более 25 мм2 - использование вне диапазона недопустимо.
• Не содержит наконечников - их необходимо приобрести отдельно и правильно подобрать по типу и размеру.
• Не рекомендовано применение при температуре ниже –50 C или выше +50 C - возможна потеря эластичности материала.
• Не следует использовать на кабелях с масляной или другой жидкостной изоляцией - несовместимо по конструкции.

Примеры использования

• Завершение кабеля питания на мачте распределительного пункта ЛЭП.
• Оконцевание кабеля от трансформаторной подстанции к светильнику на улице.
• Подключение кабеля к щиту на фасаде многоэтажного дома.
• Обустройство временных линий на стройплощадках с открытым расположением оборудования.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16 и 25 мм2 должны точно попадать в указанный диапазон.
• Используйте только профессиональный термофен или горелку с регулировкой температуры - переусадка может повредить изоляцию.
• При работе с кабелем с бумажной изоляцией обязательно используйте пружину и терку для заземления - игнорирование этого шага снижает уровень защиты.
• Проверьте целостность всех элементов муфты перед установкой - трещины или деформация корпуса недопустимы.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных значениях влияет на эластичность полимера.
• Муфта кабельная 1 кВ 1КНТпнг-LS-4х(16-25) без наконечников от Нева-Транс Комплект - один из немногих решений, сочетающих надёжность, безопасность и возможность работы в любых погодных условиях.
