Муфта кабельная соединительная 0.4кВ 4ПСТ(б) мини - 1/2.5 нг-LS КВТ 88062

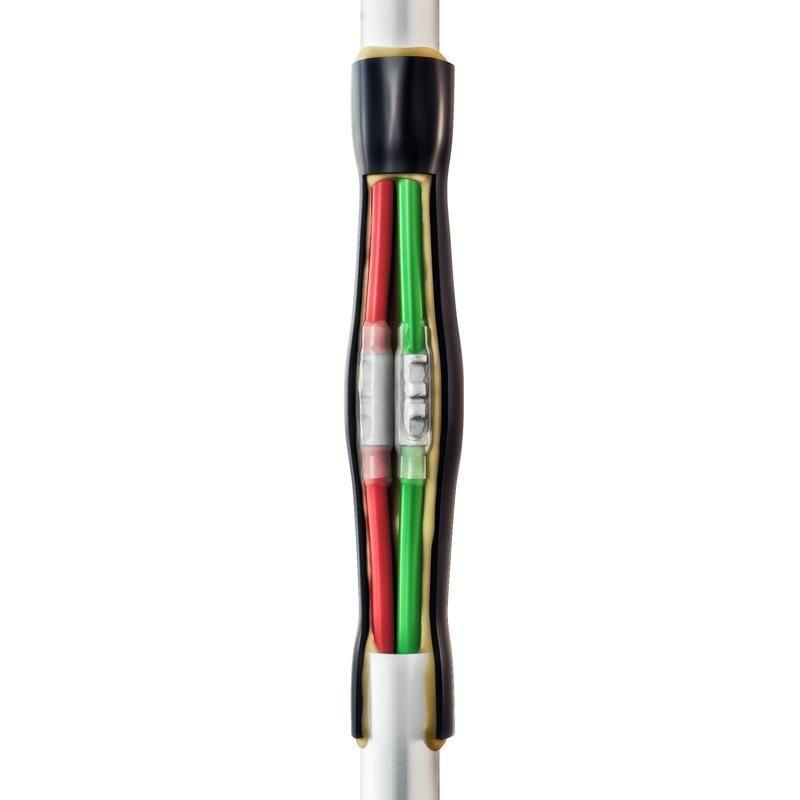

Муфта кабельная соединительная 4ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ от КВТ предназначена для надёжного и герметичного соединения кабелей с пластмассовой изоляцией малого сечения. Эта термоусаживаемая муфта обеспечивает механическую прочность, электроизоляцию и защиту от внешних воздействий - идеально подходит для монтажа в условиях повышенной влажности, подземной прокладки и промышленных объектов.

Назначение и область применения

Муфта 4ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ применяется для соединения медных кабелей с изоляцией из ПВХ или СПЭ на рабочее напряжение до 1 кВ. Подходит для кабелей типов: ПВС, ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и аналогичных.

Основные области применения:

• Подземная прокладка в кабельных каналах, трубах и непосредственно в грунте;
• Промышленные установки: станки, конвейеры, распределительные щиты;
• Объекты ЖКХ, энергообеспечения, транспорта;
• Ремонт и модернизация существующих кабельных линий.

Технические характеристики

• Количество жил: 4 (возможно использование на 2–5 жильных кабелях);
• Номинальное сечение проводника: 1 – 2,5 мм2 (по спецификации, хотя в описании указан диапазон до 10 мм2 - см. раздел «Ограничения»);
• Номинальное напряжение: 0,6/1 кВ;
• Тип монтажа: термоусадка;
• Тип подключения: винтовой/болтовой (через лужёные медные гильзы ГМЛ(о));
• Материал корпуса: полимер с термоплавким клеем;
• Температура эксплуатации: от -50 C до +50 C;
• Степень защиты: IP67 (при правильной сборке - защита от пыли и временного погружения в воду);
• Устойчивость к УФ-излучению: да (оболочка восстанавливает целостность на открытом воздухе);
• Сертификация: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-062-97284872-2014.

Совместимость и монтаж

Муфта 4ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ совместима с кабелями, указанными в описании производителя. Для монтажа требуется:

• Пресс-клещи СТК-05 или СТВ-05 - для опрессовки медных гильз;
• Высокотемпературный фен или бутановая горелка «КВТ» - для равномерного нагрева термоусадочных элементов.

Процедура монтажа:

1. Зачистить концы кабеля, удалить изоляцию и броню (если есть);
2. Вставить жилы в гильзы и опрессовать;
3. Надеть термоусадочные трубки (прозрачные - на соединения, чёрную - на оболочку);
4. Нагреть феном до плотного обтягивания - клей активируется и создаёт герметичный слой;
5. При наличии брони - закрепить пружины ППД и подключить заземляющий провод.

Важно: перед монтажом проверьте соответствие сечения кабеля и диаметра оболочки - не допускается перегрузка по сечению выше 2,5 мм2 согласно номиналу муфты.

Безопасность и стандарты

Муфта 4ПСТ(б) мини - 1/2,5 нг-LS 0.4кВ соответствует требованиям ГОСТ 34839-2022, что гарантирует безопасность при работе в сетях до 1 кВ. Конструкция исключает риск возгорания за счёт самозатухающих материалов и двойной системы герметизации. Наличие клеевого слоя предотвращает попадание влаги и коррозию контактов.

Преимущества

• Два уровня герметичности: изоляция контактов + восстановление оболочки - повышает долговечность;
• Клеевой слой внутри всех термоусадочных трубок обеспечивает надёжную адгезию даже на влажной поверхности;
• Чёрная оболочка устойчива к УФ-излучению - можно использовать на открытых участках;
• Универсальность комплекта: одна муфта подходит для 2–5 жильных кабелей в рамках сечения 1–2,5 мм2;
• Лужёные медные гильзы снижают окисление и увеличивают срок службы соединения;
• Не требует пайки - быстрый и чистый монтаж.

Ограничения применения

Несмотря на широкую совместимость, важно соблюдать следующие ограничения:

• Номинальное сечение кабеля - максимум 2,5 мм2. Хотя в описании упоминается диапазон до 10 мм2, это относится к другим модификациям серии - для данной модели (1/2,5) применение кабелей большего сечения недопустимо;
• Не предназначен для кабелей с металлической оболочкой без брони - требует наличия брони для заземления;
• Не рекомендован для постоянного погружения в воду - только временное воздействие (IP67);
• Требуется точный контроль температуры при термоусадке - перегрев может повредить материал;
• Не следует использовать в средах с агрессивными химикатами (например, растворители, масла) - материал полимера не рассчитан на такие нагрузки.

Примеры использования

• Соединение двух участков кабеля ВВГнг-LS в подвале многоквартирного дома;
• Ремонт повреждённого кабеля NYM на производственной линии;
• Прокладка силового кабеля ПВС через стену в кабельном канале с последующей герметизацией;
• Монтаж ответвлений в системе освещения на улице - благодаря УФ-стойкости оболочки.

Практические советы

• Перед монтажом всегда проверяйте сечение кабеля - используйте штангенциркуль, чтобы не ошибиться с подходящей моделью;
• При работе с бронированными кабелями обязательно подключите заземляющий провод и закрепите пружины ППД - иначе нарушается защита;
• Нагревайте термоусадочные трубки равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей;
• Храните муфту в сухом месте при температуре от -10 C до +30 C - длительное воздействие экстремальных температур снижает эластичность клея;
• Для массового монтажа рекомендуется использовать профессиональный фен «КВТ» - он обеспечивает более контролируемый прогрев, чем бутановые горелки.
