Муфта соединительная 4ПСТ мини - 1/2,5 нг-LS без болт. соединителей | 88059 КВТ

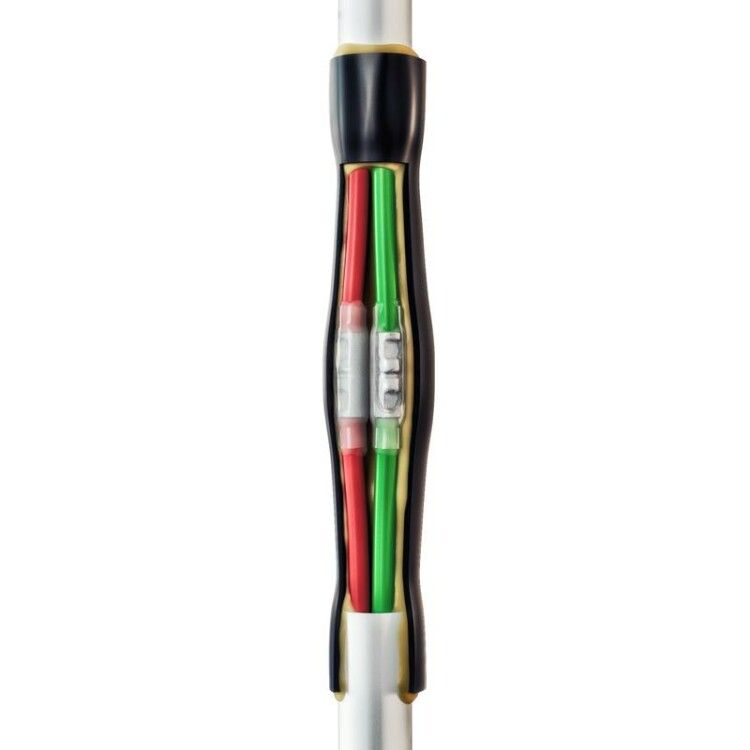

Муфта кабельная соединительная 4ПСТ мини - 1/2,5 нг-LS от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с пластмассовой изоляцией малого сечения. Эта термоусаживаемая муфта обеспечивает механическую прочность, электроизоляцию и защиту от внешних воздействий - идеально подходит для монтажа в условиях повышенной влажности, подземной прокладки и промышленных объектов.

Назначение и область применения

Муфта 4ПСТ мини - 1/2,5 нг-LS применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) на рабочее напряжение до 1 кВ. Подходит для кабелей типов: ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв, ПВБВнг-LS и других аналогичных. Устройство рассчитано на использование в закрытых помещениях, траншейных каналах, трубах и непосредственно в грунте. Часто применяется в системах энергообеспечения зданий, промышленных установках, освещении, автоматизации и на объектах ЖКХ.

Технические характеристики

• Количество жил: 4
• Номинальное сечение проводника: 1–2,5 мм2
• Номинальное напряжение: 0,6/1 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: термоусадка
• Тип подключения: винтовой / болтовой
• Материал корпуса: полимер с термоплавким клеем
• Рабочая температура: от –50 C до +50 C
• Стандарт: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта 4ПСТ мини - 1/2,5 нг-LS совместима с кабелями сечением от 1,0 до 10 мм2 - можно использовать даже на двух-, трёх- или пятожильных кабелях, если основное сечение жил находится в допустимом диапазоне. Монтаж выполняется в три этапа:

1. Подготовка кабелей: зачистить изоляцию, заправить жилы в медные гильзы ГМЛ(о), произвести опрессовку пресс-клещами СТК-05 или СТВ-05.
2. Надеть термоусаживаемые трубки: сначала прозрачную (для изоляции контактов), затем чёрную (для восстановления оболочки).
3. Равномерно прогреть феном или бутановой горелкой «КВТ» до плотного обтягивания всех элементов.

Для кабелей с бронью предусмотрена непаянная система заземления: внутри комплекта есть две пружины ППД и отдельный заземляющий провод, которые необходимо правильно подключить к броне перед усадкой.

Безопасность и стандарты

Муфта 4ПСТ мини - 1/2,5 нг-LS соответствует требованиям ГОСТ 34839-2022, что гарантирует безопасность работы при напряжении до 1 кВ. Конструкция обеспечивает двойную герметичность: первый уровень - клеевые термотрубки вокруг соединений, второй - чёрная оболочка, восстанавливающая целостность кабеля. Полимерный материал устойчив к перепадам температур, влаге и химическим воздействиям. Наличие UV-защиты позволяет применять муфту вне помещений, в том числе в открытых кабельных линиях.

Преимущества

• Два уровня герметичности снижают риск попадания влаги и повышают срок службы соединения.
• Клеевой слой внутри термоусаживаемых трубок исключает необходимость дополнительной герметизации.
• Чёрная оболочка устойчива к ультрафиолету - не выгорает и не растрескивается на солнце.
• Универсальность: одна муфта работает с кабелями от 1 до 10 мм2, включая 2–5 жильные варианты.
• Система заземления для бронированных кабелей уже встроена - не требует самостоятельного изготовления.

Ограничения применения

• Не для кабелей с металлической оболочкой без брони - требуется специальная муфта.
• Запрещено использовать при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала.
• Не рекомендовано для постоянного погружения в воду; хотя герметична, она не является полностью водоупорной в режиме длительного подводного функционирования.
• Требуется обязательное соблюдение технологии термоусадки - недостаточный нагрев приведёт к плохой адгезии клея и протечкам.

Примеры использования

• Соединение кабелей ВВГнг-LS между щитком и светильником в подвале многоквартирного дома.
• Обход препятствия при прокладке кабеля ПВБВнг-LS в траншее с каменистым грунтом.
• Ремонт поврежденного участка кабеля NYM в цеху с высокой влажностью.
• Подключение силового кабеля ВБбШв к распределительному устройству в подземном кабельном колодце.

Практические советы

• Перед монтажом проверьте соответствие сечения жил кабеля - максимальное 2,5 мм2, минимальное 1 мм2. Большие сечения (до 10 мм2) подходят только при условии, что все жилы имеют одинаковое сечение.
• Используйте только сертифицированные инструменты: пресс-клещи СТК-05/СТВ-05 и фен «КВТ». Самодельные устройства могут повредить гильзу или вызвать неравномерную усадку.
• При работе с бронированным кабелем обязательно подсоедините пружины ППД к броне и заземляющий провод к шине заземления - игнорирование этого шага делает соединение опасным.
• Не используйте открытый пламя (например, газовую горелку без регулятора) - равномерный нагрев важнее мощности. Лучше всего - контролируемый воздушный поток фена.
• Храните муфту в сухом месте при комнатной температуре - заморозка или перегрев до монтажа снижают эффективность клеевого слоя.
