Муфта кабельная соединительная 0.4кВ 4ПСТ мини - 4/6 нг-LS КВТ 88060

Муфта кабельная соединительная 4ПСТ мини - 4/6 нг-LS 0.4кВ (КВТ) предназначена для надёжного и герметичного соединения кабелей с пластмассовой изоляцией на напряжение до 0,6 кВ. Благодаря термоусаживающейся конструкции и двойному уровню защиты, этот продукт КВТ обеспечивает долговечную работу даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта 4ПСТ мини - 4/6 нг-LS 0.4кВ (КВТ) применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ). Подходит для работы в распределительных сетях до 0,6 кВ. Часто используется при ремонте, модернизации или прокладке новых участков кабельных трасс - особенно там, где важна герметизация и безопасность.

Технические характеристики

• Количество жил: 4 (совместима также с 2-, 3- и 5-жильными кабелями)
• Сечение проводника: 4–6 мм2 (рабочий диапазон - от 1 до 10 мм2)
• Номинальное напряжение: 0,6/1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер с UV-защитой
• Рабочая температура: от –50 C до +50 C
• Степень защиты: IP67 (при правильной установке)
• Клеевой слой: внутри всех термоусаживаемых элементов - для герметизации
• Система заземления: непаянная, с применением пружин ППД (для бронированных кабелей)
• Производство: по ТУ 3599-062-97284872-2014, соответствует ГОСТ 34839-2022

Совместимость и монтаж

Муфта 4ПСТ мини - 4/6 нг-LS 0.4кВ (КВТ) совместима с большинством распространённых типов кабелей:

• ПВС, ВВГ, ВВГнг, ВВГнг-LS
• NYM, NYY
• ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS
• ВБбШнг(A), ПВББШнг(A)

Для монтажа требуется:

• Пресс-клещи СТК-05 или СТВ-05 - для обжима медных гильз ГМЛ(о)
• Высокотемпературный фен или бутановая горелка «КВТ» - для равномерного нагрева термоусадочных трубок

Не используйте открытый пламя - только контролируемый тепловой поток. Убедитесь, что кабели подготовлены: зачищены, выровнены, удалены острые кромки изоляции.

Особенности конструкции

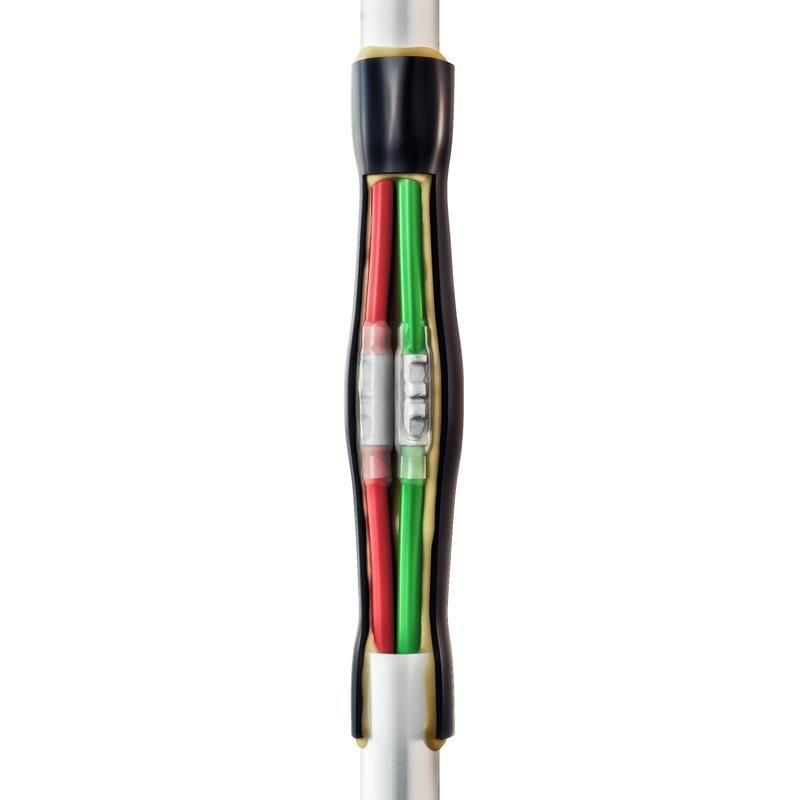

Конструкция муфты 4ПСТ мини - 4/6 нг-LS 0.4кВ (КВТ) включает два уровня герметизации:

• Первый уровень: прозрачные термоусаживаемые трубки с клеем - изолируют места соединения жил.
• Второй уровень: чёрная внешняя трубка - восстанавливает целостность оболочки кабеля, защищает от механических повреждений и воздействия окружающей среды.

Для бронированных кабелей комплект содержит две пружины ППД и заземляющий провод - они позволяют выполнить надёжное соединение экрана без пайки.

Преимущества

• Универсальность: одна муфта работает с кабелями от 1 до 10 мм2 и любым числом жил от 2 до 5
• Высокая степень герметичности благодаря двухслойной системе с клеем
• UV-стойкая оболочка - подходит для наружной прокладки и подземной установки
• Нет необходимости в пайке - всё выполняется с помощью прессования и термоусадки
• Подтверждённая соответствие ГОСТ 34839-2022 - гарантия качества и безопасности

Ограничения применения

• Не предназначен для соединения алюминиевых кабелей - только медные
• Не рекомендовано использование в местах постоянного контакта с открытым огнем или источниками сверхвысоких температур (>+80 C)
• Запрещено использовать при температуре ниже –50 C во время монтажа - материал становится хрупким
• Обязательно соблюдайте минимальный радиус изгиба после сборки - не менее 10× диаметра кабеля
• Не допускается монтаж в условиях сильного давления воды (например, глубокие водоёмные каналы без дополнительной защиты)

Примеры использования

• Соединение кабелей ВВГнг-LS между этажами в многоэтажном доме
• Ремонт поврежденного участка кабеля ПВС в подвале или траншейной прокладке
• Подключение питания к насосной станции или освещению в парковой зоне
• Монтаж силового кабеля ВБбШв в кабельном колодце с требованием к герметичности
• Автомобильные сервисы и центры зарядки EV - когда нужна быстрая замена повреждённого входного кабеля

Практические советы

• Перед монтажом проверьте сечение кабеля - лучше выбрать муфту с запасом по диапазону (до 10 мм2), чем рискнуть недостатком
• Чётко следите за направлением термоусадки: начинайте нагрев с середины трубки, двигаясь к краям - так исключается образование воздушных пузырей
• Если кабель бронированный - обязательно закрепите пружины ППД перед термоусадкой; иначе заземление будет некачественным
• Не экономьте на инструменте: плохой обжим гильзы - главная причина отказов через несколько месяцев
• После завершения монтажа проведите визуальный контроль: все трубки должны плотно прилегать, клей должен просвечивать по краям
• Храните муфту в сухом месте, избегайте длительного воздействия прямого света - хотя она UV-стойкая, срок службы увеличится при бережном обращении
