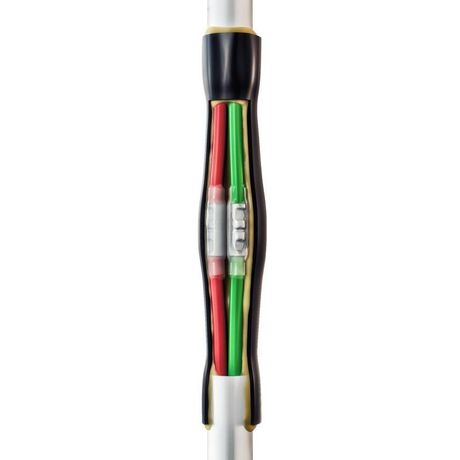

Муфта соединительная 4ПСТ мини - 6/10 нг-LS без болт. соединителей | 88061 КВТ

Муфта кабельная соединительная 4ПСТ мини 6/10 нг-LS 0.4кВ от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Подходит для монтажа в условиях повышенной влажности, подземных трасс и открытой прокладки благодаря защищённой термоусадочной конструкции.

Назначение и область применения

Муфта 4ПСТ мини 6/10 нг-LS 0.4кВ применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ). Устройство обеспечивает механическую прочность и электроизоляционную целостность соединения в местах ответвлений, ремонтов или переходов между участками кабельной линии.

• Подходит для кабелей: ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВС, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(A), ПВББШнг(A) и аналогичных.
• Работает в системах с рабочим напряжением до 1 кВ переменного тока.
• Применяется в закрытых помещениях, подземных каналах, кабельных трубах, коллекторах и прямо в грунте.
• Не рекомендовано использование вне помещений без защиты от прямого UV-излучения - хотя внешняя трубка устойчива к свету, длительное воздействие снижает срок службы.

Технические характеристики

• Сечение жил: 6–10 мм2 - оптимальный диапазон; допускается применение на кабелях от 1 до 10 мм2.
• Число жил: 4 - возможно использовать на 2-, 3-, 4- и 5-жильных кабелях за счёт универсальной комплектации.
• Номинальное напряжение: 0,6/1 кВ - соответствует классу 0,4 кВ, указанному в названии.
• Тип исполнения: термоусадочный - сборка осуществляется путём нагрева специальных трубок.
• Материал корпуса: полимер с термоплавким клеем внутри - обеспечивает плотное прилегание к изоляции кабеля.
• Температура эксплуатации: от –50 C до +50 C - работает в суровых климатических условиях, включая холодные регионы России.
• Стандарты: соответствие ГОСТ 34839-2022 и ТУ 3599-062-97284872-2014.
• Защита IP67 - после установки достигается степень защиты от пыли и временного погружения в воду.

Совместимость и монтаж

Муфта 4ПСТ мини 6/10 нг-LS 0.4кВ совместима с большинством распространённых силовых кабелей с ПВХ/СПЭ изоляцией. Особенность - возможность работы как с неметаллическими, так и с бронированными кабелями.

Компоненты комплекта:

• Медные лужёные гильзы ГМЛ(о) - для опрессовки жил;
• Термоусаживаемые манжеты с клеевым слоем - две штуки: одна для изоляции контактов (прозрачная), вторая - для восстановления оболочки (чёрная);
• Заключительный защитный кожух с клеевой прослойкой - создаёт второй уровень герметизации;
• Две пружины ППД - используются только при работе с бронированной конструкцией;
• Провод заземления - необходим при наличии металлической брони кабеля.

Процесс монтажа:

• Обрезаются концы кабеля, снимаются изоляция и броня (при необходимости);
• Жилы зачищаются и заводятся в гильзы, которые затем опрессовываются пресс-клещами СТК-05 или СТВ-05;
• На каждый контакт надеваются прозрачные термотрубки, прогреваются феном до равномерной усадки;
• Сверху одевается чёрная трубка восстановления оболочки - также нагревается до плотного прилегания;
• При наличии брони - крепится провод заземления через пружины ППД и замыкается на экран кабеля.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для соединительных муфт низковольтных кабелей.
• Выполнена по технологии негорючих материалов (нг-LS): при возгорании выделяет минимальное количество дыма и не содержит галогенов.
• Клеевые слои сертифицированы на безопасность при температуре нагрева до 130 C - не выделяют токсичных веществ при правильном монтаже.
• Может использоваться в помещениях с людьми, в том числе в медицинских учреждениях и школах - согласно требованиям пожаробезопасности.

Преимущества

• Два уровня герметизации - исключают попадание влаги даже при долгосрочной эксплуатации в сыром грунте.
• Универсальность - один тип муфты покрывает все варианты от двух до пяти жил и сечений 1–10 мм2.
• Автоматическая герметизация - клей внутри трубок расплавляется при нагреве и заполняет микрозазоры без дополнительных действий.
• Устойчивость к внешним факторам - чёрная оболочка сохраняет эластичность при перепадах температур и не растрескивается под UV-лучами.
• Надёжность соединения - лужёные гильзы предотвращают окисление контактов, продлевая срок службы соединения более чем на 25 лет.

Ограничения применения

• Не предназначен для соединения алюминиевых кабелей - материал гильз рассчитан только на медь.
• Не следует использовать при температурах ниже –50 C во время монтажа - термоусадка будет некачественной.
• Требуется точное соблюдение шагов монтажа - особенно важна равномерная усадка всех элементов, иначе возможна потеря герметичности.
• Не рекомендуется многократное вскрытие или демонтаж - изделие одноразовое, повторное использование невозможно без потери гарантийных характеристик.
• Не подходит для высокочастотных цепей или импульсных нагрузок выше 1 кВ - предназначено только для сетей 50 Гц постоянного тока.

Примеры использования

• Соединение кабеля ВВГнг-LS 4×10 при ремонте поврежденного участка в подвале многоэтажного дома.
• Переход от воздушной линии к кабелю в частном доме - муфта защищает место входа в землю.
• Монтаж питания на автоматической линии производства - где требуется надёжное и компактное решение без распределительных щитов.
• Прокладка в кабельных канализациях теплиц и сельскохозяйственных объектов - устойчивость к влажности делает её идеальным решением.

Практические советы

• Выбирая муфту, проверьте реальное сечение кабеля - не доверяйте маркировке на оболочке, лучше измерить штангенциркулем.
• Для термоусадки используйте только профессиональный фен или бутановую горелку КВТ - обычный бытовой фен не даёт нужной температуры.
• При работе с бронированным кабелем обязательно подсоедините заземляющий провод - игнорирование этого пункта нарушает требования ПУЭ.
• Не торопитесь при нагреве - начинайте с одного конца, двигайтесь равномерно, чтобы избежать образования пузырей воздуха под клеем.
• Храните муфту в сухом месте при t = +5…+30 C - хранение при экстремальных температурах может изменить свойства клея.
