Муфта соединительная 4ПСТ(б) мини - 6/10 нг-LS без болт. соединителей | 88064 КВТ

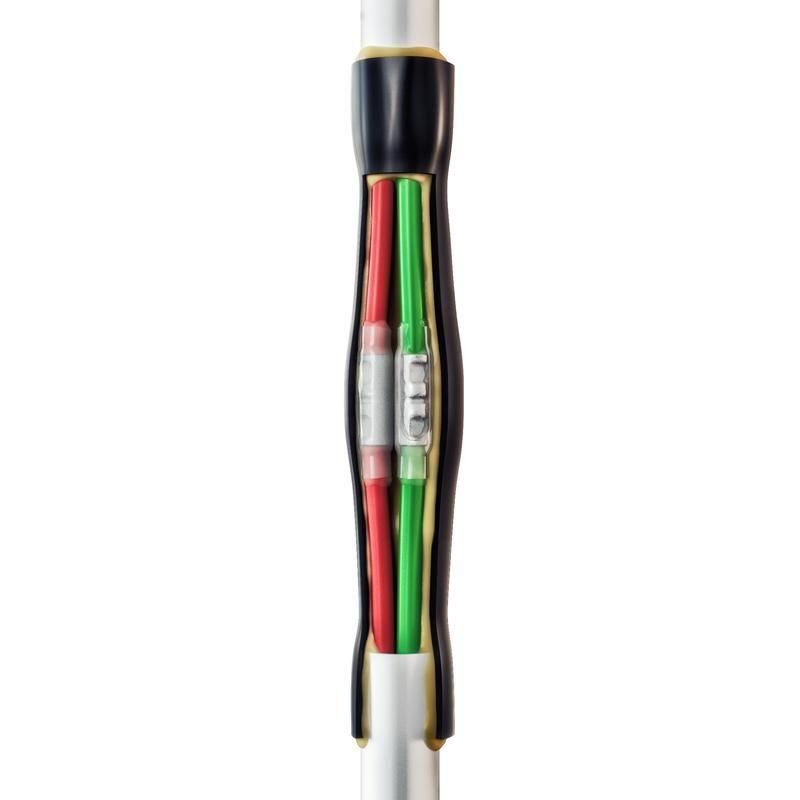

Муфта кабельная соединительная 4ПСТ(б) мини - 6/10 нг-LS от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с пластмассовой изоляцией сечением 6–10 мм2. Эта термоусаживаемая муфта обеспечивает механическую прочность, электроизоляцию и защиту от внешних воздействий, что делает её подходящей для постоянной эксплуатации в условиях повышенной влажности, подземной прокладки и агрессивной среды.

Назначение и область применения

Муфта 4ПСТ(б) мини - 6/10 нг-LS применяется для соединения медных кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ) на рабочее напряжение до 1 кВ. Подходит для кабелей типов: ВВГ, ВВГнг, ВВГнг-LS, NYM, NYY, ПВБВнг-LS, ВБбШв и других аналогичных. Устанавливается в закрытых помещениях, кабельных каналах, траншеях, коллекторах и непосредственно в грунте. Может использоваться как в новых сетях, так и при ремонте существующих линий.

Технические характеристики

• Количество жил: 4
• Сечение проводника: 6–10 мм2
• Номинальное напряжение: 0,6/1 кВ
• Тип монтажа: термоусадка
• Тип подключения: винтовые / болтовые наконечники
• Рабочая температура: от –50 C до +50 C
• Материал корпуса: полимер с термоплавким клеем
• Стандарт: соответствует ГОСТ 34839-2022, выпускается по ТУ 3599-062-97284872-2014
• Защита IP67: защищён от пыли и временного погружения в воду

Совместимость и монтаж

Муфта совместима с кабелями, имеющими одиночную или двойную изоляцию, без металлической брони. Для кабелей с бронью (например, ВБбШв, ВБбШнг(А)) предусмотрена комплектация: две пружины ППД и заземляющий провод. Монтаж выполняется в три этапа:

1. Подготовка кабелей: удаление внешней оболочки, зачистка жил, установка медных лужёных гильз ГМЛ(о) и опрессовка пресс-клещами СТК-05 или СТВ-05.
2. Надевание термоусаживаемых элементов: сначала прозрачная трубка с клеем - на место соединения, затем чёрная трубка - на всю длину соединения.
3. Равномерный прогрев феном или бутановой горелкой «КВТ» до плотного обтягивания всех элементов.

Не допускается использование пламенных устройств без регулировки тепла - перегрев повреждает материал.

Безопасность и стандарты

Муфта 4ПСТ(б) мини - 6/10 нг-LS изготовлена из материалов, не поддерживающих горение (нг-LS - низкая задымляемость и низкая токсичность при горении). Обеспечивает двойную систему герметизации: первая - изоляция контактов, вторая - восстановление оболочки. Соответствует требованиям ГОСТ 34839-2022 и сертифицирована для работы в местах с риском возгорания, включая общественные здания и метрополитены.

Преимущества

• Два уровня герметичности снижают риск попадания влаги и коррозии контактов.
• Чёрная термоусаживаемая трубка устойчива к УФ-излучению - подходит для открытой прокладки и участков с доступом света.
• Клеевой слой внутри всех трубок гарантирует адгезию даже при деформации кабеля.
• Универсальность: одна муфта работает с 2-, 3-, 4- и 5-жильными кабелями в диапазоне 1–10 мм2.
• Высокая механическая прочность после сборки - выдерживает нагрузки при последующей прокладке.

Ограничения применения

• Не для кабелей с алюминиевыми жилами - только медные.
• Запрещено использовать при температурах ниже –50 C во время монтажа - материал становится хрупким.
• Не рекомендовано применение в местах с постоянным погружением в воду (не является погружной муфтой класса IP68).
• Не предназначен для соединения силовых кабелей выше 1 кВ.
• Требуется точное соблюдение технологии термоусадки - неквалифицированный монтаж снижает срок службы.

Примеры использования

• Соединение кабелей ВВГнг-LS между распределительными щитами в многоквартирном доме.
• Ремонт поврежденного участка кабеля ПВБВнг-LS в подвале офисного центра.
• Обустройство ответвлений в кабельной трассе метро с требованием низкой дымообразования.
• Прокладка сети освещения в подземном переходе с использованием кабеля NYM.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 6–10 мм2; меньшие сечения (до 1 мм2) можно подсоединить, но с осторожностью - возможна потеря герметичности.
• Для кабелей с броней обязательно используйте пружины ППД и заземляющий провод - игнорирование этого увеличит риск пробоя.
• Инструмент для термоусадки должен иметь равномерный поток воздуха - лучше всего подходят профессиональные фены «КВТ». Бутановая горелка должна работать на минимальной мощности.
• Не торопитесь при нагреве - начинайте с одного конца, двигайтесь к другому, чтобы избежать образования воздушных пузырей под клеем.
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие влаги перед монтажом может снизить эффективность клеевого слоя.
