Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(35-50мм) с болтовым соединителем Нева-Транс Комплект 22010036 Нева Транс

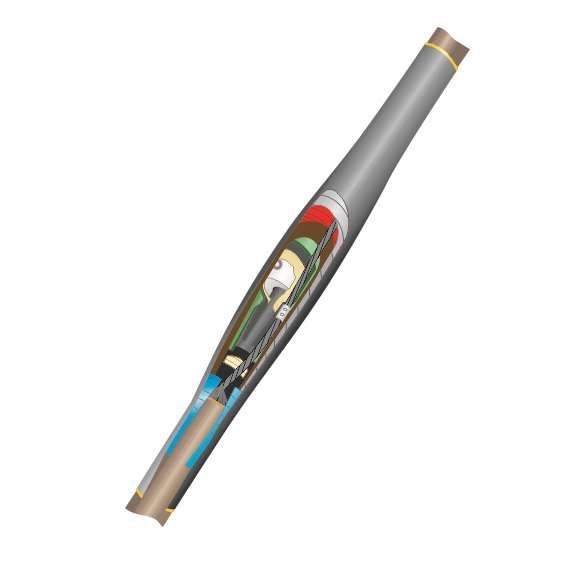

Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(35-50мм) с болтовым соединителем от бренда Нева-Транс Комплект (арт. 22010036) предназначена для надёжного соединения одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Устройство обеспечивает герметичность, электрическую безопасность и долговечность даже в условиях повышенной влажности и экстремальных температур.

Назначение и область применения

Муфта кабельная соединительная 10кВ ПСТО(тк) 1х(35-50мм) с болтовым соединителем используется для соединения одножильных силовых кабелей сечением 35 и 50 мм2. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Может устанавливаться на любой глубине и в любых условиях, кроме открытой воздушной среды без защиты.

Технические характеристики

• Напряжение: до 10 кВ включительно
• Сечение кабеля: 35–50 мм2
• Тип соединения: болтовое
• Тип изоляции кабеля: сшитый полиэтилен
• Температурный диапазон эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Метод монтажа: термоусаживание с применением горелки или фена
• Защита корпуса: толстостенный термоусаживаемый кожух с клеевым слоем
• Заземление: формируется из медного проволочного экрана кабеля

Совместимость и монтаж

Муфта совместима только с одножильными кабелями с изоляцией из сшитого полиэтилена и сечением 35 или 50 мм2. Для установки требуется наличие оборудования для нагрева - газовая горелка или высокотемпературный фен. Все элементы муфты (термоусаживаемые трубки, регуляторы поля, герметик) входят в комплект. Соединительный болт уже установлен внутри муфты - его необходимо затянуть после подготовки жил кабеля.

Перед монтажом обязательно удалить внешнюю оболочку и экран кабеля точно по размерам, указанным в инструкции. Не допускается использование муфты для многожильных кабелей или кабелей с бумажной/поливинилхлоридной изоляцией.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведено по ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификат соответствия Госстандарта России
• Не содержит токсичных веществ, соответствует требованиям экобезопасности

Преимущества

• Высокая механическая прочность благодаря толстостенному кожуху и клеевому слою
• Равномерное распределение электрического поля за счёт специальных регуляторов и герметиков
• Автоматическое заземление через медный экран кабеля - не требует дополнительных проводников
• Герметичность сохраняется при постоянном контакте с водой и почвенной влагой
• Устойчивость к перепадам температур - работает в суровых климатических условиях

Ограничения применения

• Не применяется для кабелей с другим сечением - менее 35 мм2 или более 50 мм2
• Не предназначен для использования вне закрытых сооружений - без защиты от прямого воздействия солнца и осадков
• Не рекомендуется использовать при температуре ниже –50 C во время монтажа - материал становится хрупким
• Не совместим с кабелями на напряжение выше 10 кВ
• Требуется точное соблюдение технологии термоусаживания - недостаточный прогрев снижает герметичность

Примеры использования

• Соединение кабелей на подземных участках ЛЭП 10 кВ
• Ремонт повреждённого участка кабеля в кабельном канале метрополитена
• Прокладка питания для насосных станций в сыром грунте
• Соединение кабелей в тоннелях тепловых сетей и промышленных объектах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 35 или 50 мм2
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование пузырей
• После сборки проверьте герметичность: при правильном монтаже клеевой слой полностью заполняет все щели
• Не используйте открытый пламя - применяйте только регулируемые горелки с контролируемой температурой
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода снижает эластичность материалов
