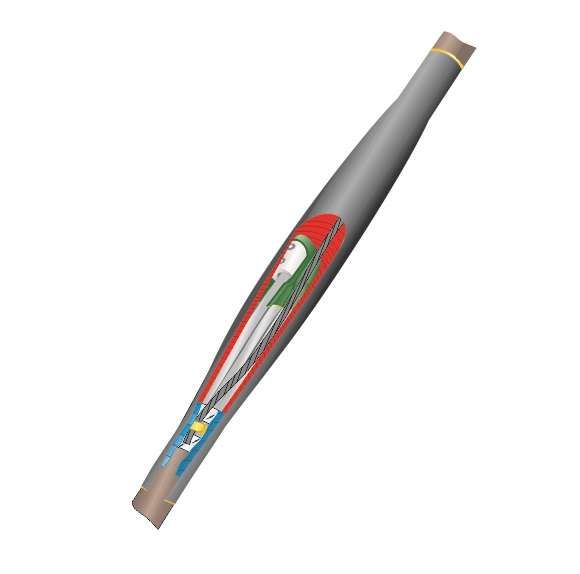

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040018 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-5х(35-50) с болтовыми соединителями от Нева-Транс Комплект (арт. 22040018) предназначена для надёжного и безопасного соединения пятижильных силовых кабелей сечением 35–50 мм2 с пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Устройство обеспечивает герметичность, противопожарную защищённость и долговечность даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта 1ПСТ(б)-(тк)нг-LS-5х(35-50) используется для создания ответвленных или прямых соединений между двумя участками кабеля. Подходит для установки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в энергообъектах, промышленных предприятиях, ЖКХ, транспорте и объектах с требовательными условиями пожарной безопасности - например, в метро, больницах, химических цехах.

Технические характеристики

• Напряжение: до 1 кВ
• Число жил: 5
• Сечение кабелей: 35–50 мм2
• Тип соединения: болтовые контакты
• Тип изоляции: термоусаживаемая
• Горючесть: материал негорючий (нг)
• Дымо- и газовыделение: сниженное (LS)
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями того же типа: пятижильными, с пластмассовой изоляцией и металлической бронёй, сечением 35–50 мм2. Для монтажа требуется:

• Подготовить концы кабелей - удалить внешнюю оболочку, броню, изоляцию согласно чертежу в комплекте;
• Закрепить болтовые соединители на жилах - затянуть моментом, указанным в инструкции;
• Установить внутренние элементы (термоусаживаемые трубки, уплотнения);
• Надеть наружный термоусаживаемый кожух с клеевым слоем и равномерно прогреть его газовой горелкой или феном до плотного обтягивания;
• Зафиксировать заземление через пружины и терки к бронелентам.

Не допускается использование без предварительной подготовки поверхности кабеля и контроля температуры нагрева - перегрев повреждает материалы, недогрев снижает герметичность.

Безопасность и стандарты

Муфта 1ПСТ(б)-(тк)нг-LS-5х(35-50) прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и Госстандарта РФ. Материалы не поддерживают горение, не выделяют токсичных газов и минимально образуют дым - что делает её подходящей для помещений с людьми и ограниченной вентиляцией. Соответствие ТУ Нева-Транс гарантирует соответствие всем нормам для кабельных соединений в России.

Преимущества

• Высокая степень защиты IP67 - полностью герметична, не боится воды и пыли;
• Устойчивость к экстремальным температурам - работает в Арктике и в пустыне;
• Нет необходимости в сварке или литой корпус - всё собирается термоусадкой;
• Автоматическая герметизация благодаря клеевому слою внутри кожуха;
• Надёжное заземление через пружинные контактные устройства - исключает окисление и плохой контакт;
• Экологически безопасна - не содержит галogens, не выделяет ядовитых веществ при возгорании.

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненные или с алюминиевой жилой - только медные с пластиковой изоляцией;
• Не рекомендовано применение вне диапазона 35–50 мм2 - меньшее сечение не будет надёжно зажато, большее - не войдёт в корпус;
• Требуется источник тепла (газовая горелка/фен) - нельзя смонтировать без них;
• Не предназначен для открытой прокладки на воздухе без дополнительной механической защиты - UV-лучи и осадки могут повредить внешний слой при длительном воздействии;
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - хотя сама муфта прочная, нагрузка на соединения может вызвать усталость металла.

Примеры использования

• Соединение кабелей питания на подземной кабельной трассе в микрорайоне;
• Обход дефектного участка в кабеле технологической линии на заводе;
• Добавление ответвления к распределительному щиту в метрополитене;
• Ремонт поврежденного кабеля в тоннеле железнодорожной станции;
• Монтаж в кабельных камерах многоквартирного дома с высокими требованиями к пожарной безопасности.

Практические советы

• Перед монтажом проверьте сечение кабеля штангенциркулем - точность важнее заявленного значения;
• Измерьте глубину зачистки по инструкции - слишком длинная зачистка увеличит риск пробоя;
• Нагревайте кожух равномерно, начиная с середины и двигаясь к краям - так избежите образования воздушных пузырей;
• Проверьте после остывания - все части должны плотно прилегать, без видимых вздутий или трещин;
• Храните муфту в сухом месте при t = +5…+30 C - заморозка перед использованием не страшна, но сырость в упаковке может повредить клеевые слои;
• Держите рядом запасные терки и болты - они легко потеряются во время работы.
