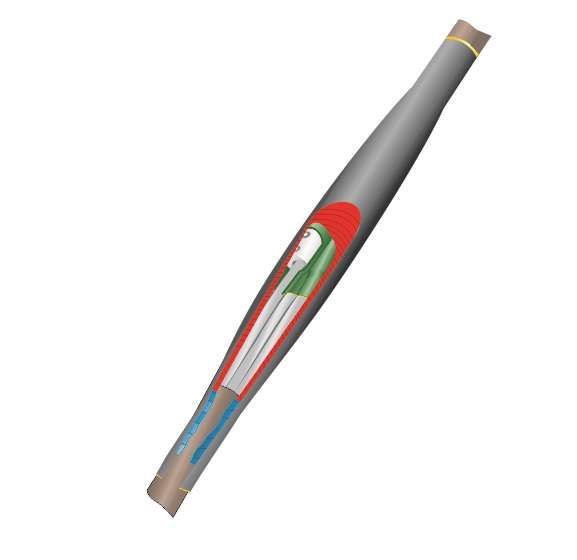

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-4х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040028 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 4х(150-240) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией без брони, обеспечивает герметичность, пожаробезопасность и долгий срок службы даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 4х(150-240) с болтовыми соединителями используется для соединения кабелей сечением 150, 185 и 240 мм2, работающих на напряжение до 1000 В. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в энергоносительных системах, промышленных объектах, ЖКХ, транспорте и коммунальной инфраструктуре.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2
• Количество жил: 4
• Тип изоляции кабеля: бумажная и пластмассовая
• Защита корпуса: без брони
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Метод монтажа: термоусадка
• Материал: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Тип соединений: болтовые

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS 4х(150-240) с болтовыми соединителями совместима исключительно с кабелями без металлической брони. Для установки требуется подготовить два конца кабеля: зачистить изоляцию, уложить жилы в болтовые соединители, затянуть их моментом, указанным в инструкции, затем равномерно прогреть внешний термоусаживающий кожух с клеевым слоем с помощью газовой горелки или тепловентилятора. Клей образует плотное, водонепроницаемое соединение. Установка возможна в любых условиях - в том числе во влажном грунте или замкнутых пространствах.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено в исполнении нг-LS: материал не поддерживает горение, при возгорании выделяет минимальное количество дыма и токсичных газов
• Прошла независимые испытания на соответствие требованиям пожарной безопасности и госстандартов РФ
• Не содержит хлора, свинца и других опасных веществ

Преимущества

• Герметичность обеспечивается благодаря внутреннему клеевому слою термоусаживаемой оболочки - не требует дополнительной заделки
• Стойкость к перепадам температур позволяет использовать муфту в суровых климатических зонах
• Болтовые соединители гарантируют механическую прочность и низкое переходное сопротивление
• Полимерная конструкция легче и проще в обращении, чем аналоги с литой резиной или эпоксидными составами
• Экологическая безопасность: материалы не выделяют ядовитых паров при нагреве или повреждении

Ограничения применения

• Не кабели с бронированием - наличие металлической оплётки или проволочных обмоток недопустимо
• Запрещён монтаж на кабелях с сечением менее 150 мм2 или более 240 мм2 - риск перегрева и потери герметичности
• Не рекомендовано использование в местах постоянного воздействия открытого пламени или высоких температур выше +50 C
• Требуется соблюдение технологии термоусадки: неквалифицированный монтаж может привести к деформации или трещинам в оболочке

Примеры использования

• Соединение кабелей питания на подземных распределительных пунктах (РП)
• Обход участков с ремонтом кабельной трассы в городских сетях
• Подключение кабелей к трансформаторным подстанциям
• Ремонт и модернизация кабельных линий в метро, тоннелях и промзонах
• Прокладка в районах с высокой влажностью (прибрежные территории, подвалы, насосные станции)

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 150–240 мм2 - используйте штангенциркуль
• При работе с термоусадкой применяйте только профессиональный фен или газовую горелку с регулируемой температурой; избегайте локального перегрева
• Убедитесь, что поверхность кабеля перед установкой сухая и свободна от грязи - особенно важно при монтаже в грунте
• Затяжка болтов должна выполняться согласно крутящему моменту, указанному в документации производителя - переусиливать нельзя
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур снижает эластичность полимера
• Проверяйте целостность термоусаживаемой трубки перед использованием - трещины, вздутости или следы старения делают изделие непригодным
