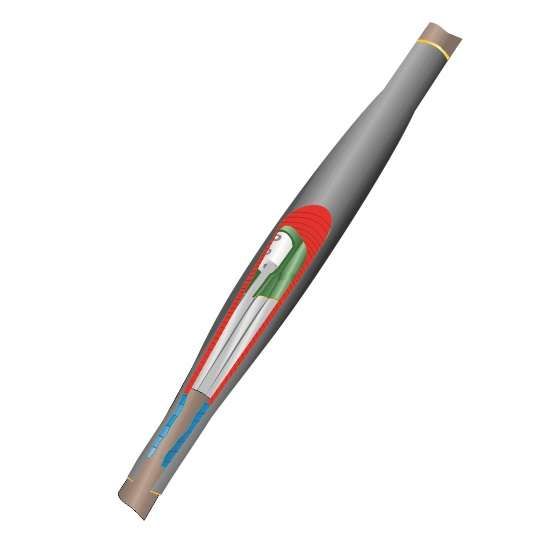

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-4х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040025 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS 4х(16-25) с болтовыми соединителями от Нева-Транс Комплект (арт. 22040025) предназначена для надёжного и безопасного соединения четырёхжильных кабелей сечением 16–25 мм2 без брони, работающих на напряжение до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в местах с особыми требованиями к пожаробезопасности.

Назначение и область применения

Муфта используется для создания герметичного и долговечного соединения между двумя участками кабеля с пластмассовой изоляцией. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Обеспечивает сохранение целостности изоляции и защиты даже при постоянном контакте с влагой. Часто применяется в энергообеспечении объектов ЖКХ, промышленных установках, транспортировочных системах и инфраструктурных проектах.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 4
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип соединения: болтовые контактные элементы
• Тип корпуса: термоусаживаемый с клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Горючесть: материалы класса нг-LS (не поддерживают горение, малое дымо- и газовыделение)

Совместимость и монтаж

Муфта совместима исключительно с кабелями типа 1ПСТ(тк)нг-LS и аналогичными с пластмассовой изоляцией, без металлической брони. Для монтажа требуется:

• Подготовить концы кабелей: зачистить изоляцию, удалить внешнюю оболочку согласно рекомендациям производителя;
• Закрепить болтовые соединители на жилах - затянуть моментом, указанным в инструкции;
• Надеть термоусаживающиеся детали (основной кожух, внутренние насадки);
• Равномерно прогреть поверхность муфты с помощью газовой горелки или профессионального тепловентилятора до полного усыхания клеевого слоя и плотного прилегания материала;
• Не допускать перегрева - это повреждает материал и снижает прочность соединения.

Монтаж можно выполнять в любых условиях - в том числе во влажной среде и при минусовых температурах. Установка требует опыта работы с термоусаживаемыми изделиями.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Каждый элемент выполнен из материалов категории нг-LS: они не распространяют пламя, минимально выделяют дым и токсичные газы при нагреве. Это делает её подходящей для помещений с людьми, метрополитенов, эвакуационных путей и других критически важных объектов.

Преимущества

• Высокая степень герметизации благодаря клеевому слою внутри термоусаживаемого кожуха - предотвращает попадание воды и пыли;
• Широкий рабочий температурный диапазон позволяет использовать в суровых климатических условиях;
• Экологическая безопасность: отсутствие хлора, свинца и других опасных веществ в составе;
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации;
• Надёжность механического соединения: болтовые контакты обеспечивают низкое переходное сопротивление и устойчивы к вибрациям.

Ограничения применения

• Не для кабелей с броней, металлической оболочкой или бумажной изоляцией;
• Не предназначен для подключения кабелей сечением менее 16 мм2 или более 25 мм2 - использование вне этого диапазона нарушает теплоотвод и приведёт к выходу из строя;
• Требуется точное соблюдение технологии термоусаживания - неквалифицированный монтаж вызывает трещины, прослойки воздуха и протечки;
• Не следует применять в местах с возможностью длительного воздействия открытого пламени - хотя материал нг-LS, он не является огнестойким.

Примеры использования

• Соединение кабелей питания в подземных распределительных пунктах (РП) многоквартирных домов;
• Обход повреждённого участка кабельной линии в тоннеле метро;
• Ремонт или модернизация системы освещения на промплощадке с высокими требованиями к пожарной безопасности;
• Прокладка кабеля в сыром грунте - например, возле водоёмов или в заболоченных районах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в названии - 16–25 мм2; используйте штангенциркуль для контроля;
• При работе в холодную погоду согрейте муфту перед установкой - это обеспечит равномерное усаживание;
• Не экономьте на оборудовании для термоусаживания - используйте качественную горелку с регулировкой температуры;
• После завершения монтажа проведите визуальный осмотр: клей должен полностью заполнить все щели, кожух - плотно обтянуть кабель без пузырей;
• Храните муфту в сухом месте, избегайте прямого UV-излучения - она чувствительна к длительному световому воздействию.
