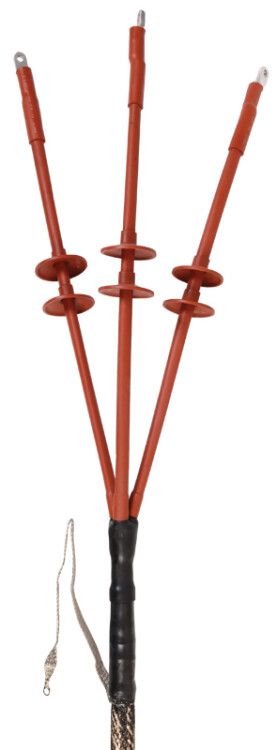

Комплект муфты концевой КНтп-10 3х70/120 с наконечн.; пайка; бумаж. изол. IEK UZM-BIK10-NVN3-70120SP

Муфта КНтп-10 3х70/120 с наконечником, пайка, бумажная изоляция от IEK предназначена для герметичного оконцевания трёхжильных кабелей с бумажной изоляцией на напряжение 10 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию, совмещает функции концевой муфты и заземления, что упрощает монтаж на открытых участках сетей.

Назначение и область применения

Муфта КНтп-10 3х70/120 с наконечником, пайка, бумажная изоляция используется для оконцевания силовых кабелей с бумажной изоляцией в условиях наружной установки. Применяется там, где требуется безопасное подключение кабеля к оборудованию — например, на опорах ЛЭП, в распределительных пунктах, у трансформаторов, щитов и других точек присоединения. Подходит для кабелей с бронёй и без неё. Муфта КНтп-10 3х70/120 с наконечником, пайка, бумажная изоляция не предназначена для внутреннего монтажа в помещениях — её конструкция рассчитана на воздействие внешних факторов.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока, частота 50 Гц
• Количество жил: 3
• Номинальное сечение кабеля: 70–120 мм²
• Тип изделия: Концевая муфта
• Тип кабеля: Одножильный (трёхжильный кабель целиком)
• Материал корпуса: Полимер термоусаживаемый
• Способ монтажа: Термоусадка (нагрев тепловым феном)
• Исполнение: Наружное, защищённое
• Цвет: Чёрный
• Срок службы: 30 лет
• Наконечники: Болтовые, комплект для пайки
• Заземление: Комплект встроен, требует пайки

Совместимость и монтаж

Муфта КНтп-10 3х70/120 с наконечником, пайка, бумажная изоляция совместима с кабелями типов: ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10 и их аналогами. Для монтажа необходим тепловой фен, набор инструментов для зачистки кабеля и паяльник для соединения заземления. Перед установкой необходимо удалить броню и экранирующий слой кабеля согласно инструкции производителя. Термоусадка должна равномерно прогреваться по всей поверхности — перегрев недопустим. Болтовые наконечники затягиваются моментом, соответствующим сечению жилы. Пайка заземления обязательна — контакт должен быть прочным и свободным от оксидов.

Безопасность и стандарты

Муфта КНтп-10 3х70/120 с наконечником, пайка, бумажная изоляция соответствует требованиям ГОСТ 13781.0. Защита IP67 обеспечивается после завершения термоусадки — изделие герметично и устойчиво к пыли, влаге и кратковременному погружению. Электрическая прочность изоляции проверена на рабочее напряжение 10 кВ. Все материалы сертифицированы для работы в температурном диапазоне от –45°C до +40°C.

Преимущества

• Универсальность: поддерживает широкий диапазон сечений (70–120 мм²), снижает необходимость запаса разных размеров
• Встроенный комплект заземления: исключает необходимость самостоятельного изготовления заземляющего контура
• Термоусадочная технология: обеспечивает плотное прилегание к кабелю без воздушных полостей
• Высокая долговечность: срок службы 30 лет при соблюдении условий эксплуатации
• Защита от внешних воздействий: черный полимер устойчив к УФ-излучению, влаге и перепадам температур

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или резиновой изоляцией — только для бумажной
• Не предназначен для внутренней установки в закрытых помещениях — конструкция ориентирована на наружное исполнение
• Требует пайки заземления; использование болтовых наконечников без пайки снижает надёжность контакта
• Не рекомендуется использовать при температурах ниже –45°C — материал становится хрупким
• Не допускается многократное нагревание — термоусадка не восстанавливается после деформации

Примеры использования

• Подключение кабеля АСБлШв-10 от подземной линии к трансформаторной подстанции
• Оконцевание кабеля СГ-10 на столбе ЛЭП перед входом в распределительный шкаф
• Присоединение кабеля ААГ-10 к автоматическому выключателю на открытом воздухе
• Замена повреждённого конца кабеля в местах выхода на опору

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля — если оно меньше 70 мм², используйте другую муфту; больше 120 мм² — не подходит
• При зачистке кабеля сохраните целостность бумажной изоляции — повреждения снижают пробивное напряжение
• Пайку заземления выполняйте сразу после установки наконечника, пока металл ещё горячий — так лучше адгезия
• Используйте только профессиональный тепловой фен с регулировкой температуры — газовая горелка может вызвать перегрев
• Проверьте герметичность после остывания: если видны пузыри или неравномерная усадка — замените муфту
• Храните в сухом месте, избегайте прямого солнечного света — даже в упаковке полимер может деградировать
