Муфта кабельная ПКНт-10 1х500/630 б/н ПВХ/СПЭ изоляция | UZM-XLK10-NVN1-500630X IEK

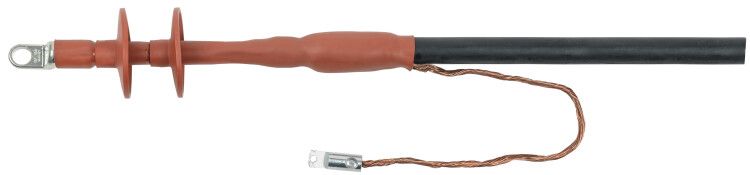

Муфта кабельная концевая ПКНт-10 1х500/630 без наконечника ПВХ/СПЭ изоляция от IEK предназначена для надёжного оконцевания одножильных силовых кабелей на напряжение 10 кВ. Эта термоусаживаемая муфта обеспечивает герметичную и механически прочную изоляцию конца кабеля, защищает от внешних воздействий и используется там, где требуется завершение кабельной линии без соединения.

Назначение и область применения

Муфта кабельная концевая ПКНт-10 1х500/630 применяется для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) на рабочее напряжение 6–10 кВ. Подходит для кабелей типа АПвВ-10, ПвП-10 и их аналогов - как с алюминиевой, так и с медной токопроводящей жилой. Устанавливается на открытых участках - в распределительных устройствах, на опорах, в камерах, на стендах оборудования. Не предназначен для внутренней установки в помещениях с постоянным доступом персонала без защиты корпусом.

Технические характеристики

• Рабочее напряжение: 6/10 кВ
• Количество жил: одна
• Поперечное сечение жилы: 500–630 мм2
• Тип кабеля: одножильный, без брони, с медным проволочным экраном
• Тип исполнения: термоусаживаемая
• Материал изоляции: ПВХ + СПЭ (сшитый полиэтилен)
• Наконечник: отсутствует - требует самостоятельной установки

Совместимость и монтаж

Муфта ПКНт-10 1х500/630 совместима только с кабелями, указанными в описании производителя: АПвВ-10, ПвП-10 и им подобными. Для монтажа необходим нагревательный фен (температура 120–140 C) и соблюдение технологии усадки. Перед установкой необходимо:

• Зачистить кабель до нужной длины согласно чертежу муфты;
• Снять экранирующий слой, оставив зазор для контакта с заземлением;
• Не использовать наконечники - они не предусмотрены конструкцией; потребуется отдельно закрепить контактный элемент;
• Обеспечить плотное прилегание всех компонентов перед прогревом - иначе возможна деформация или образование воздушных пузырей.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571.5.52 и ТУ 16.К98-001-2017. Применяется в системах с глухозаземлённой нейтралью. Материалы устойчивы к ультрафиолету, влаге и химически активным средам. Температурный режим работы: от –50 C до +50 C. Напряжение пробоя изоляции выше 25 кВ - безопасно для эксплуатации в сетях 10 кВ.

Преимущества

• Высокая степень герметизации благодаря равномерному сужению термоусадки - исключает попадание влаги и пыли;
• Стойкость к температурным колебаниям и механическим нагрузкам после монтажа;
• Легкий вес и гибкая форма позволяют легко укладывать в ограниченном пространстве;
• Готовая система изоляции без необходимости заливки эпоксидной смолы или других составов.

Ограничения применения

• Не для кабелей с броней - требуются другие типы муфт;
• Не допускается использование с многожильными кабелями - только одножильные;
• Требует точного соблюдения технологического процесса: недостаточно прогрева или перегрева приводят к повреждению;
• Не рекомендовано применение в условиях длительного прямого солнечного света без дополнительной защиты (например, кожуха);
• Отсутствие наконечника увеличивает время монтажа - требуется предварительно подготовить и запрессовать контактный элемент.

Примеры использования

• Оконцовка кабеля АПвП-10 1×630 на входе в КТП (комплектную трансформаторную подстанцию);
• Фиксация конца кабеля ПвПу-10 на столбе ЛЭП 10 кВ;
• Подключение кабеля к шинам распределительного щита в цеховой сети;
• Завершение трассы кабеля, ведущего к насосной станции или вентиляционному оборудованию.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 500–630 мм2 - чтобы избежать проскальзывания или перегрузки;
• Используйте только сертифицированный тепловизор или фен с регулировкой температуры - самодельные решения опасны;
• После усадки осмотрите поверхность: наличие вздутий, трещин или неравномерного сжатия - сигнал к замене;
• При работе в сыром климате дополнительно используйте термоусаживающую трубку для усиления герметизации места выхода жилы;
• Артикул uzm-xlk10-nvn1-500630x - единственный номер для заказа этой конкретной модели; не путайте с другими версиями ПКНт-10 с наконечником.
