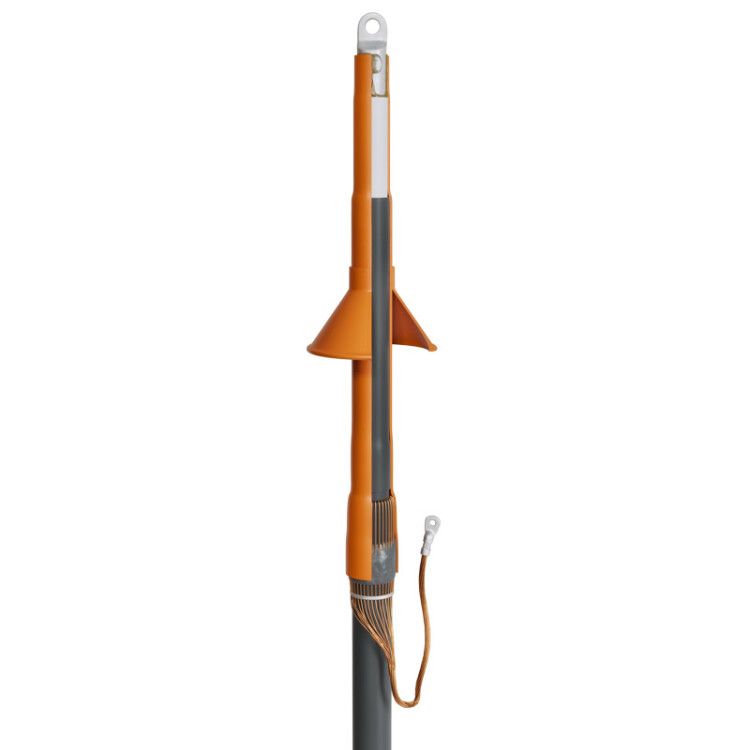

Муфта кабельная концевая 10кВ 1ПКНТ-10-500/630-Б КВТ 67016

Муфта кабельная концевая 1ПКНТ-10-500/630-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Изделие выполнено в термоусаживаемой конструкции, обеспечивает герметичность, электрическую безопасность и долговечность в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта кабельная концевая 1ПКНТ-10-500/630-Б с болтовыми наконечниками используется для завершения кабельных линий - то есть для создания безопасного перехода от кабеля к оборудованию: трансформаторам, распределительным устройствам, кабельным задвижкам, автоматическим выключателям. Подходит для прокладки в кабельных каналах, коллекторах, камерах, на столбах и в других открытых местах. Особенно эффективна там, где важны защита от влаги, пыли и механических повреждений.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 1
• Номинальное поперечное сечение кабеля: 500–630 мм2
• Тип изделия: концевая муфта
• Тип кабеля: одножильный с экранированием медными проволоками
• Исполнение: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: сшитый полиэтилен
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: болтовые наконечники, антитрекинговая трубка, жильный изолятор, термоплавкий клей, герметизирующая лента
• Стандарты: ГОСТ 34839-2022, ТУ 3599-005-97284872-2015
• Галоген-free: да - материалы не содержат хлора и брома

Совместимость и монтаж

Муфта 1ПКНТ-10-500/630-Б совместима с кабелями следующих типов: АПвП, АПвВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, а также аналогичными с буквой “П” в начале (медные жилы). Для кабелей с алюминиевой жилой - только с маркировкой “А”. Установка возможна на кабели с медным или алюминиевым экраном из проволок.

Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Процедура требует предварительной подготовки кабеля: снятие внешней оболочки, полупроводящего экрана и изоляции в точном соответствии с размерами, указанными в инструкции. После нагрева все элементы плотно обжимают жилу, образуя единый герметичный узел.

Заземление формируется из медного проволочного экрана кабеля - он свивается и оконцовывается одним из наконечников (болтовым или под опрессовку). Для кабелей с броней из стали или алюминия требуется дополнительный «Комплект заземления КМПБ».

В комплекте предусмотрены болтовые наконечники - они позволяют легко подключить кабель к шинам или аппаратам без специального оборудования. Также возможно использование наконечников под опрессовку - изделие универсально.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для высоковольтных муфт
• Антитрекинговая трубка предотвращает поверхностные пробои даже при запылении и влажности
• Жильный изолятор удлиняет путь тока утечки, снижает риск возникновения дуги
• Термоплавкий клей и герметик гарантируют IP67 - полную защиту от пыли и временного погружения в воду
• Материалы не содержат галогенов - при возгорании не выделяют токсичных паров

Преимущества

• Высокая надежность благодаря равномерному распределению электрического поля - исключаются точки перенапряжения
• Универсальность: один комплект поддерживает два типа наконечников - болтовые и под опрессовку
• Устойчивость к климату: работает при минус 50 C и сохраняет эластичность при нагреве до +50 C
• Защита от трекинга - материал антитрекинговой трубки не разрушается под действием UV-лучей, грязи и влаги
• Полная герметизация без необходимости дополнительных материалов - всё встроено
• Экономия времени: готовый комплект для одной фазы, не требует сборки из отдельных деталей

Ограничения применения

• Не применяется для многожильных кабелей - только для одножильных
• Не подходит для кабелей с сечением менее 500 мм2 или более 630 мм2
• Для кабелей с броней из стали или алюминия обязательна установка «Комплекта заземления КМПБ»
• Не рекомендуется использовать на кабелях с бумажной или ПВХ изоляцией - только с сшитым полиэтиленом
• Муфта 1ПКНТ-10-500/630-Б не предназначена для кабелей с алюминиевой жилой - для них нужна версия 1ПКНТ-10-800(Б)
• Требуется профессиональный монтаж - нельзя применять без термоусадочной горелки и инструментов для снятия экрана

Примеры использования

• Подключение кабеля АПвП 1×630 мм2 к вводному устройству в подстанции
• Оконцевание кабеля в распределительном пункте на воздушной ЛЭП
• Завершение линии питания насосной станции с кабелем ПвПг
• Монтаж в кабельной камере с высокой влажностью и перепадами температур
• Обслуживание объектов ЖКХ, метрополитена, промышленных цехов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5%. Отклонение в сторону меньшего значения может вызвать плохой контакт.
• При снятии полупроводящего экрана используйте специальный инструмент - резать острым ножом можно повредить основную изоляцию.
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - это предотвращает деформацию и пузыри.
• Если планируете использовать болтовые наконечники - перед монтажом снимите защитные крышки с головок, чтобы не сломать их при затяжке.
• Для работы с бронированным кабелем всегда используйте «Комплект заземления КМПБ» - без него заземление будет ненадежным.
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность материала.
• Отгрузка происходит кратно 3 единицам - заказывайте сразу на три фазы, даже если нужны только одна или две.
